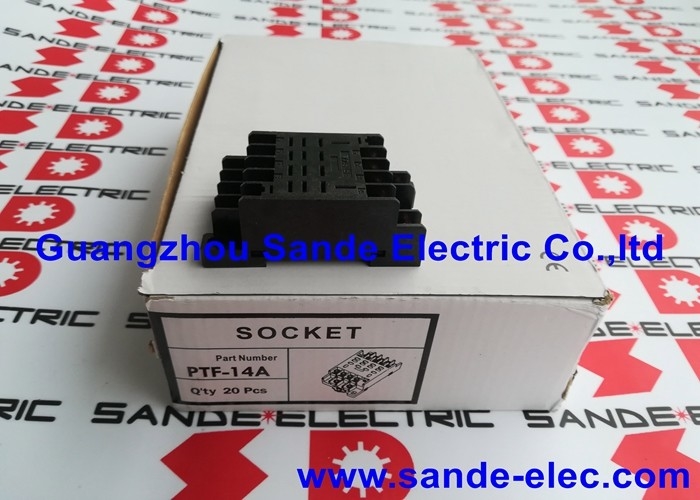

Omron PTF-14A | Zoccolo relè a 4 poli — 14 pin / Guida DIN + montaggio a pannello / Per la serie Omron LY

Costruito appositamente per Omron LY4: relè e presa insieme

PTF-14A è lo zoccolo relè su guida DIN a 14 pin di Omron per la serie di relè a 4 poli LY4. Gestisce l'interfaccia meccanica ed elettrica tra il relè e il pannello: il relè si collega dalla parte anteriore, il cablaggio sul campo si collega ai terminali a vite della presa e il relè può essere sostituito senza disturbare alcun cablaggio.

La presa si monta su una guida DIN standard da 35 mm e può anche essere montata direttamente su pannello. Ciò lo rende compatibile sia con i moderni pannelli basati su guida DIN che con i modelli di pannelli più vecchi in cui i componenti sono avvitati direttamente su una piastra posteriore.

Il design del terminale con protezione delle dita racchiude l'area del terminale a vite per ridurre il rischio di contatto accidentale con terminali sotto tensione durante l'installazione, l'ispezione o la sostituzione del relè. Il relè si inserisce e si blocca nel corpo dello zoccolo; la clip di fissaggio o il fermo della presa lo trattengono dalle vibrazioni.

Specifiche chiave

Montaggio su guida DIN o su pannello: stessa presa, due opzioni

Il PTF-14A si aggancia su una guida DIN standard da 35 mm x 7,5 mm senza attrezzi. Per il montaggio a pannello, la presa include fori di montaggio a pannello: avvita la presa direttamente su una superficie di montaggio piana. Entrambi i metodi di montaggio utilizzano lo stesso corpo della presa e forniscono lo stesso accesso al terminale.

Questa doppia capacità di montaggio è importante nei pannelli in cui lo spazio della guida DIN è limitato o dove le posizioni specifiche dei relè sono dettate dal layout del pannello piuttosto che dalla disponibilità della guida.

Installazione e sostituzione relè

Il relè LY4 si inserisce nella presa PTF-14A dalla parte anteriore. I perni di allineamento impediscono un orientamento errato. Il meccanismo di ritenzione mantiene il relè contro le vibrazioni. Per sostituire il relè, rilasciare la clip di ritenzione, estrarre il relè e inserire la sostituzione: il cablaggio di campo sulla presa non viene influenzato.

Questa procedura di sostituzione senza disturbi del cablaggio è il principale vantaggio in termini di manutenzione dell'architettura presa e relè rispetto ai relè a cablaggio diretto nei pannelli della macchina.

Domande frequenti

Q1: Quali tipi di relè sono compatibili con il PTF-14A?

Il PTF-14A è progettato per il relè Omron LY4 a 4 poli (14 pin). La serie LY4 è disponibile con varie tensioni della bobina (12 V CC, 24 V CC, 48 V CC, 100–110 V CC, 110/120 V CA, 220/240 V CA). La presa accetta qualsiasi variante LY4 indipendentemente dalla tensione della bobina: il cablaggio ai terminali di alimentazione della presa determina l'alimentazione della bobina.

D2: È possibile utilizzare il PTF-14A con i relè Omron LY2?

No. LY2 è un relè a 2 poli a 8 pin che richiede una presa a 8 pin (PYF08A o simile). Il PTF-14A è una presa a 14 pin per relè LY4 a 4 poli. I due tipi di socket sono fisicamente diversi e non sono intercambiabili.

D3: Il PTF-14A include la clip per guida DIN?

Il PTF-14A è progettato per il montaggio diretto su guida DIN da 35 mm con una clip a scatto incorporata. Non è necessario alcun adattatore per guida DIN separato. Per il montaggio a pannello, il corpo della presa include di serie fori per viti per il montaggio a pannello. Entrambi i metodi di montaggio sono disponibili senza accessori.

D4: Come sono collegati i cavi di campo al PTF-14A?

I fili di campo si collegano ai terminali a vite sul corpo del PTF-14A. Le viti dei terminali accettano le dimensioni dei cavi standard utilizzati nel cablaggio del pannello di controllo (tipicamente 0,5–2,5 mm²). Stringere le viti dei terminali alla coppia specificata nella documentazione del PTF-14A: sia un serraggio eccessivo che uno insufficiente possono causare connessioni inaffidabili.

Q5: Qual è la potenza nominale attuale della presa PTF-14A?

I valori nominali dei contatti e dei terminali della presa PTF-14A devono essere in grado di gestire la corrente di contatto nominale del relè LY4, in genere 5 A a 250 V CA per LY4. Confermare la corrente nominale del terminale della presa dalla scheda tecnica Omron PTF-14A prima dell'uso alla corrente nominale massima del relè.
