Prezzo basso MITSUBISHI QY10 Nuovo modulo PLC QY1O Spedizione rapida

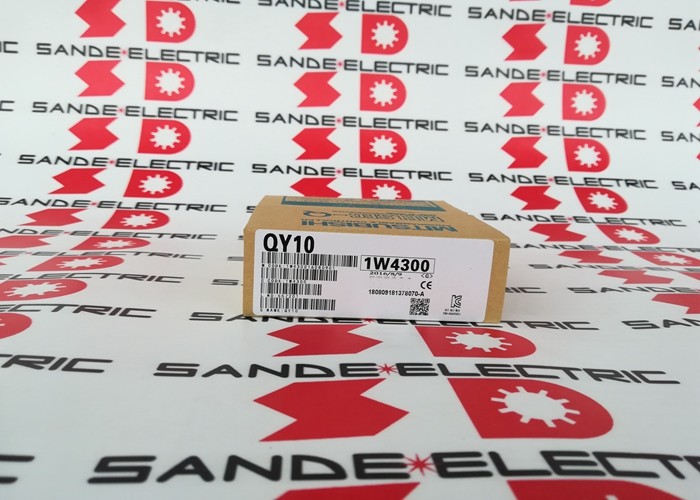

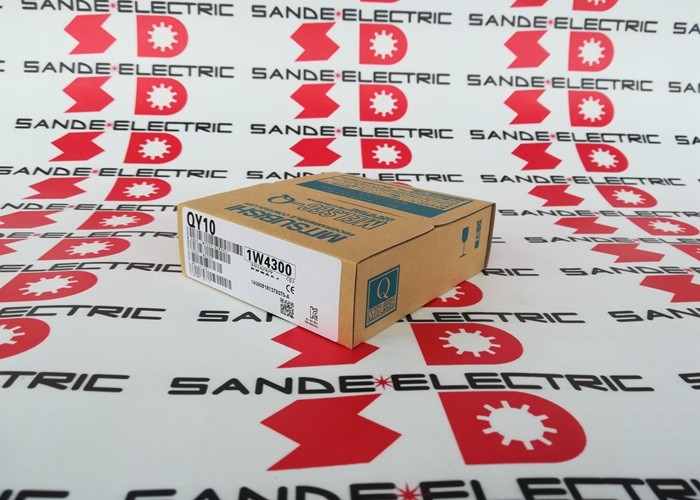

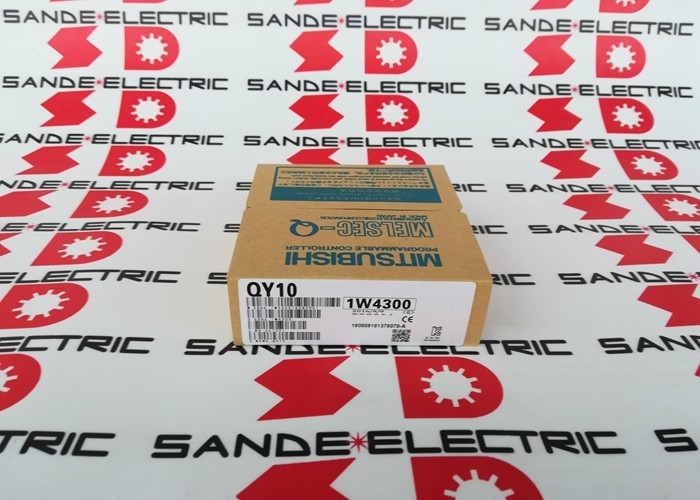

Modulo di uscita a relè Mitsubishi QY10

Panoramica

Il QY10 è un modulo di uscita a relè della Serie MELSEC-Q. Le pagine prodotto di Mitsubishi lo identificano come un modulo di uscita a relè a 16 punti con tensione di carico nominale 240 VAC / 24 VDC e morsetti a vite, e la scheda tecnica del prodotto lo elenca anche come occupante 16 punti I/O PLC nella piattaforma Q Series.

Dati aggiuntivi del modulo mostrano un corpo compatto con larghezza di 27,4 mm, altezza di 98 mm, e profondità di 90 mm.

Ciò che rende utile il QY10 nei quadri elettrici reali è la combinazione di isolamento a relè e integrazione modulare compatta della serie Q.

In termini pratici, ciò significa che può commutare carichi di campo misti pur rientrando in una struttura di rack MELSEC-Q standard senza costringere gli utenti a utilizzare assemblaggi di interfaccia relè esterni per ogni canale di uscita.

Per i sistemi Serie Q installati, tale continuità è spesso più utile che passare a uno stile di uscita diverso.

Questa è un'inferenza ingegneristica basata sul ruolo pubblicato dell'uscita a relè e sul contesto modulare della Serie Q.

Dati Tecnici

Valore Applicativo

Il QY10 è ben adatto per sistemi di controllo MELSEC-Q, quadri macchina, nastri trasportatori, quadri di servizio e rack di automazione generale dove 16 uscite a relè rappresentano il giusto equilibrio tra densità di uscita e flessibilità di interfaccia di campo.

Le pagine prodotto della Serie Q di Mitsubishi lo posizionano come un modulo di uscita digitale standard, il che lo rende una scelta naturale nei quadri elettrici che già dipendono dalla piattaforma Q per l'espansione modulare e la composizione I/O mista.

È anche pratico per la manutenzione e la sostituzione di pezzi di ricambio.

Quando una macchina è già stata costruita attorno a un rack Serie Q e uscite a relè con morsetti a vite, la sostituzione del modulo con lo stesso QY10 solitamente preserva il metodo di cablaggio originale, la struttura degli indirizzi del rack e il comportamento lato uscita in modo più pulito rispetto al passaggio a una famiglia di moduli diversa.

Questa è un'inferenza ingegneristica basata sulla posizione pubblicata del modulo nella Serie Q e sulla disposizione dei morsetti a vite.

Prospettiva di Sostituzione e Selezione

Per lavori di sostituzione, il QY10 dovrebbe essere abbinato per tipo di uscita, stile del terminale, numero di punti e classe di carico, non solo per il fatto che si tratta di un modulo di uscita "Serie Q".

I dati pubblicati lo identificano chiaramente come un modulo con uscita a relè con 16 uscite, morsetti a vite, e tensione di carico nominale 240 VAC / 24 VDC.

Nelle installazioni pratiche, questi dettagli sono direttamente importanti per il cablaggio di campo e la compatibilità del carico.

FAQ

D1: Che tipo di modulo è il QY10?
È un modulo di uscita a relè per la Serie MELSEC-Q. In termini pratici, espande un rack PLC Serie Q con 16 uscite commutate da relè anziché canali analogici o ingressi.

D2: Quali applicazioni si adattano meglio?
Si adatta a quadri di controllo macchina Serie Q, pannelli di servizio, nastri trasportatori e sistemi di automazione industriale generale dove una scheda di uscita a relè a 16 punti fa già parte del progetto.

Ciò deriva direttamente dal ruolo pubblicato del modulo Serie Q e dalla configurazione dell'uscita.

D3: Perché le uscite a relè sono ancora utili su un sistema PLC modulare?
Perché le uscite a relè forniscono flessibilità elettrica per carichi di campo misti e sono spesso preferite nel cablaggio di macchine legacy o a tensione mista.

Nei lavori di sostituzione, mantenere lo stesso formato di uscita a relè solitamente aiuta a preservare il comportamento dell'interfaccia di campo originale.

Questa è un'inferenza ingegneristica basata sulla classe pubblicata di uscita a relè del modulo.

D4: Perché i morsetti a vite sono importanti qui?
Perché lo stile del terminale influisce sul cablaggio del quadro elettrico, sullo sforzo di sostituzione e sulla comodità di assistenza sul campo.

Abbinare lo stesso formato di morsetti a vite solitamente rende più facile il lavoro di retrofit e manutenzione nei pannelli esistenti.

Questa è un'inferenza ingegneristica basata sulla specifica pubblicata dei morsetti a vite per il QY10.

D5: Cosa controllare prima di ordinare?
Controllare il codice articolo installato, verificare che l'applicazione richieda un modulo con uscita a relè, verificare il requisito di 16 punti, e assicurarsi che la macchina utilizzi lo stesso stile di cablaggio con morsetti a vite della Serie Q.

Questi controlli sono solitamente più importanti della somiglianza generale della famiglia.
