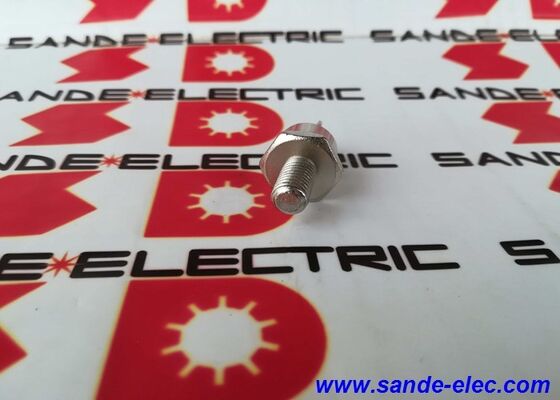

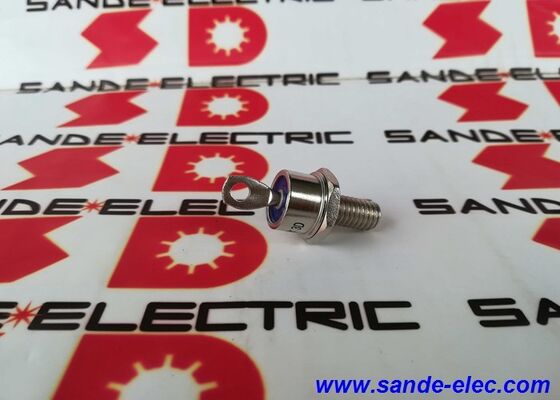

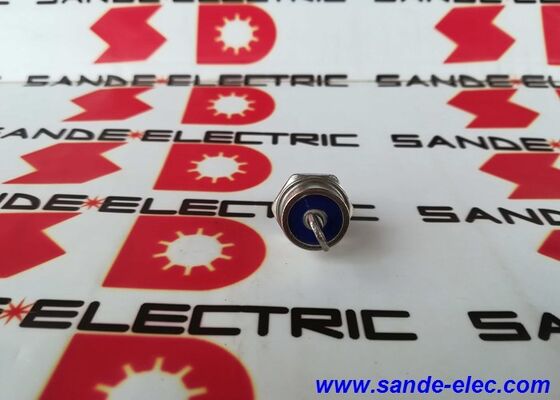

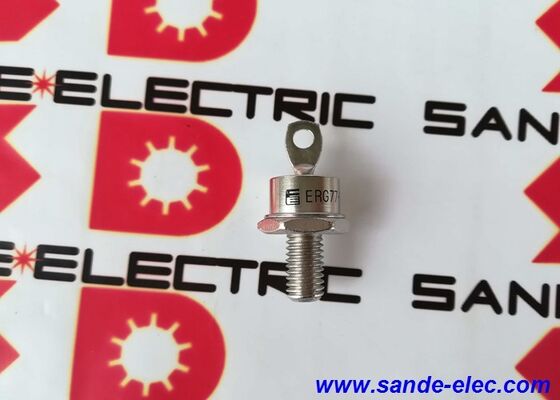

Diodi di recupero rapido Fuji ERG77-10 o ERG7710

ERG77-10 | Modulo semiconduttore di potenza industriale: ricambio per conversione di potenza CNC e servoazionamento

ERG77-10 — Modulo a semiconduttore di potenza per sistemi di azionamento industriali

L'ERG77-10 è un modulo semiconduttore di potenza industriale utilizzato nelle fasi di conversione e commutazione di potenza di sistemi di azionamento di macchine utensili CNC, servoamplificatori e relative apparecchiature elettroniche di potenza industriali. I moduli a semiconduttore di potenza di questa categoria costituiscono gli elementi di commutazione principali dei circuiti inverter e raddrizzatori che convertono l'energia elettrica per il controllo del motore.

I moduli semiconduttori di potenza industriali svolgono la funzione fondamentale di convertire l'alimentazione CA di rete in tensioni CC controllate e CA a frequenza variabile che azionano i servomotori CNC e i motori mandrino. Quando questi moduli si guastano, l'unità di azionamento associata perde la capacità di controllo del motore, generando in genere allarmi di guasto dell'azionamento che interrompono il funzionamento della macchina.

Applicazioni industriali

I moduli a semiconduttore di potenza della classe ERG77 servono una vasta gamma di applicazioni industriali:

Macchine utensili CNC:Centri di lavoro, centri di tornitura, rettificatrici e apparecchiature CNC multiasse: l'ERG77-10 fa parte dello stadio di potenza che consente il controllo preciso del mandrino e dei servoassi.

Servoazionamenti industriali:Servoamplificatori per controllo giunto robot, posizionamento di assi lineari e servosistemi di assi rotanti in apparecchiature di produzione automatizzate.

inverter industriali:Azionamenti a frequenza variabile che controllano pompe, ventilatori, trasportatori e macchinari di processo: il modulo di potenza fornisce la funzione di commutazione IGBT al centro dell'inverter.

Attrezzature per saldatura e taglio plasma:Conversione di potenza ad alta frequenza per sistemi di saldatura e taglio industriali, che richiedono la stessa tecnologia di commutazione IGBT a correnti e tensioni elevate

Domande frequenti

D1: Che tipo di allarmi di guasto indicano un guasto del modulo semiconduttore di potenza in un'unità CNC?

Gli azionamenti FANUC generano l'allarme 12 (sovracorrente) o l'allarme 14 (sovratensione in decelerazione) quando i moduli dello stadio di potenza si guastano. L'allarme appare all'abilitazione del drive o durante il funzionamento del motore. Dopo aver confermato che il motore e il cablaggio sono riparabili, il modulo di alimentazione è il principale sospettato. Per conferma, misurare la resistenza di giunzione con il bus CC completamente scarico.

Q2: Quali misure di sicurezza sono necessarie prima di sostituire un modulo di potenza come ERG77-10?

Spegnere completamente l'unità. Attendere il tempo di scarica indicato nel manuale di manutenzione del convertitore (normalmente 10–20 minuti per i condensatori del bus CC di grandi dimensioni). Verificare che la tensione del bus CC sia inferiore a 50 V con un misuratore calibrato prima di maneggiare qualsiasi componente interno. Il bus CC nei sistemi di azionamento di classe 600 V mantiene la tensione letale dopo la rimozione della rete; la verifica della scarica non è negoziabile.

Q3: Quale preparazione dell'interfaccia termica è necessaria quando si monta un modulo di alimentazione sostitutivo?

Pulisci la superficie di montaggio del dissipatore di calore per rimuovere il vecchio composto termico, le particelle metalliche e la contaminazione. Applicare il nuovo composto termico in modo uniforme sulla piastra di base del modulo. Serrare le viti di montaggio secondo le specifiche riportate nel manuale di manutenzione del modulo o del convertitore di frequenza: una coppia insufficiente aumenta la resistenza termica; una coppia eccessiva può rompere la base del modulo. Una corretta preparazione termica è fondamentale per ottenere la piena corrente nominale e una lunga durata del modulo.

D4: Quali settori industriali utilizzano più comunemente moduli a semiconduttori di potenza di questo tipo?

Produzione di macchine utensili CNC (centri di lavoro, centri di tornitura, rettificatrici), produzione di robot industriali, sistemi di azionamento HVAC in edifici commerciali e industriali, sistemi di trasporto industriali e di movimentazione dei materiali, infrastrutture di ricarica per veicoli elettrici, inverter di energia rinnovabile (solare ed eolica) e conversione di potenza in apparecchiature industriali pesanti tra cui acciaierie, cartiere e applicazioni minerarie.
