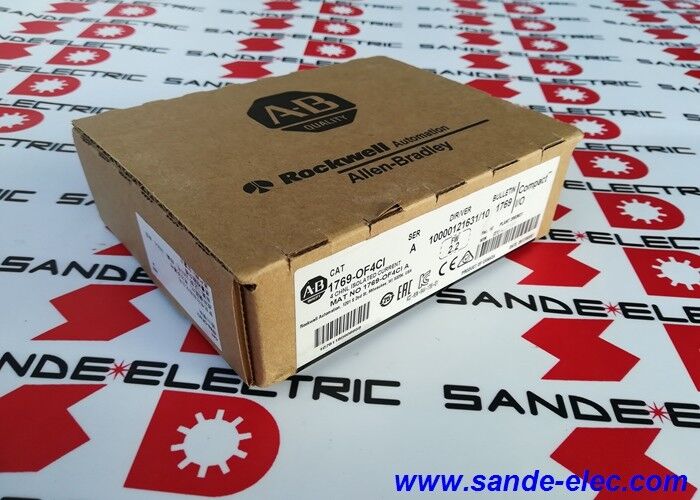

1769-OF4CI AB PLC Modulo 1769OF4CI

1769-OF4CI. Compact I/O 4-Channel Isolated Analog Current Output 420mA / 110ms / No Field Cal / EGU / PID / MicroLogix 1500 & CompactLogix

Quattro risultati isolati individualmente ⁠ Perché è importante

I moduli di uscita analogici standard condividono un riferimento comune su tutti i canali di uscita.una differenza di tensione di modalità comune tra i circuiti di carico appare in tutta l'uscita può creare correnti di circuito di terra che appaiono come errori di segnale agli attuatori.

Il 1769-OF4CI affronta questo problema con l'isolamento dei singoli canali.Una differenza di potenziale di terra tra i quattro dispositivi di campo collegati a questo modulo non corrompe l'uscita di alcun canale- per gli impianti in cui i dispositivi di campo ­ valvole di comando, azionamenti a frequenza variabile, posizionatori ­ hanno punti di riferimento di terra diversi per la macchina o il processo,le uscite isolate individualmente eliminano la soluzione hardware degli isolatori di segnale esterni.

Specificità principali

Quattro opzioni di formattazione dei dati

La maggior parte dei moduli di uscita analogici accetta un intero grezzo dal programma e lo converte in corrente.Il 1769-OF4CI aggiunge tre opzioni di formato di livello superiore che consentono al programmatore di scegliere il modo più naturale per esprimere il setpoint di output:

Prodotto grezzo/proporzionale:Un numero intero a 16 bit si riporta direttamente alla portata di uscita.

Unità di ingegneria (EGU):Il programma invia il valore in unità di ingegneria Bar, °C, m3/h o in qualsiasi unità personalizzata.Il programma non ha bisogno di un calcolo di scala.

Scalato per PID:L'uscita è collegata direttamente all'uscita CV (variabile di controllo) dell'istruzione PID.Il modulo accetta l'uscita del PID in percentuale (0 ¢ 100%) e la converte nell'intervallo corrente ¢ l'uscita dell'istruzione PID guida direttamente l'uscita analogica senza ulteriore logica di scalazione.

Percentuale di gamma completa:Il programma invia una percentuale (0?? 100%) e il modulo la converte nell'intervallo di corrente configurato.

Scenari di applicazione

Controllo del flusso multizona:Quattro valvole di controllo su quattro rami di processo indipendenti, ciascuno riferito a un potenziale di terra diverso.Il 1769-OF4CI fornisce un'uscita isolata per valvola senza interferenze tra canali indipendentemente dalle potenziali differenze tra i corpi degli attuatori delle valvole.

Cicli di temperatura PID:Quattro cicli PID di temperatura della zona di forno in un'uscita di programma CompactLogix attraverso un singolo 1769-OF4CI.Il formato Scaled-for-PID consente all'uscita CV di ogni istruzione PID di guidare direttamente un canale modulo senza logica di scalazione intermedia.

Indicatori di velocità misto VFDQuattro azionamenti a frequenza variabile che ricevono da un singolo modulo dei segnali di riferimento di velocità analogici di 4×20 mA.Gli azionamenti possono condividere un alimentatore CA comune, ma hanno riferimenti di terra di segnale diversi.

Domande frequenti

D1: I canali 1769-OF4CI possono mescolare segnali da 0 a 20 mA e da 4 a 20 mA sullo stesso modulo?

Ogni canale può essere configurato individualmente per l'intervallo di uscita di 020 mA o 420 mA.Il canale 0 può essere impostato a 4 ¢ 20mA per una valvola di controllo mentre il canale 1 è configurato per 0 ¢ 20mA per un tipo di attuatore diversoL'impostazione del range è effettuata nella configurazione I/O del modulo all'interno del software di programmazione.

D2: Qual è il significato della classificazione della distanza di alimentazione di 8?

I moduli I/O compatti attingono energia dal bus di alimentazione locale del controller.La distanza di alimentazione di 8 indica la distanza che il 1769-OF4CI può essere posizionato dal modulo di alimentazione nella banca di I/O CompactUn valore più elevato significa una maggiore assunzione di corrente dal bus. Il limite di posizione garantisce che la tensione del bus all' slot del modulo rimanga entro le specifiche.Pianificare di conseguenza la posizione dello slot del modulo all'interno del rack I/O Compact.

D3: Il 1769-OF4CI è retrocompatibile con i controller serie A e serie B?

Il modulo stesso è disponibile nelle denominazioni Serie A e Serie B. Entrambe le serie del 1769-OF4CI sono funzionalmente compatibili con i controller elencati (MicroLogix 1500 e CompactLogix).La designazione della serie riflette la revisione hardware; l'interfaccia di programmazione del modulo e la configurazione del formato dei dati sono le stesse tra le serie.

Q4: Quale calibro di filo di rame dovrebbe essere utilizzato con il 1769-OF4CI?

Il modulo specifica il filo AWG Copper-90 ¢ conduttore di rame standard per la classe di temperatura di isolamento di 90 °C.La selezione delle dimensioni AWG dipende dalla lunghezza del cavo e dalla caduta di tensione accettabile sul circuito di 4 ‰ 20 mAPer le tipiche corse strumento-panele fino a 300 metri, viene comunemente utilizzato un conduttore AWG 18 a AWG 22 in rame solido o strato.Utilizzare cavi a coppia contorta blindati per il cablaggio del segnale analogo per ridurre al minimo le interferenze EMC.

D5: A che cosa serve la porta sostitutiva 1769-RD?

Il 1769-RD è il coperchio di porta sostitutivo per il coperchio di accesso anteriore del 1769-OF4CI.La porta anteriore copre i terminali di cablaggio del modulo quando è chiuso e protegge dal contatto accidentale o dalla contaminazioneSe la porta è danneggiata o rotta, il 1769-RD fornisce una sostituzione diretta che ripristina la protezione meccanica del modulo senza sostituire il modulo completo.
