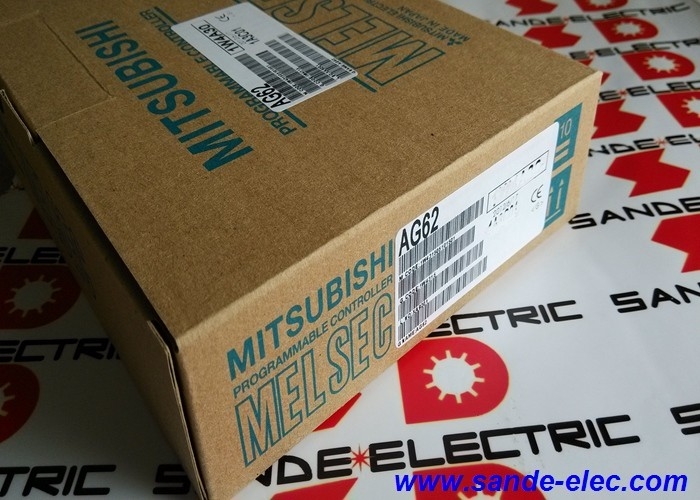

Unità scheda modulo I/O riservato PLC Mitsubishi AG62 AG-62

AG62∙ Mitsubishi MELSEC-A Series Dummy Module ∙ QA65B / QA68B Extension Base Unit / Slot Protection / M4 Fixing Screws

Che cosa fa un modulo fittizio e perché gli slot vuoti hanno bisogno di protezione

Un'unità di base di estensione MELSEC-A fornisce più slot per moduli che accettano moduli I/O, moduli di funzione speciale e schede di comunicazione.è improbabile che tutti gli slot in una base di estensione siano riempiti, o perché l'installazione iniziale non richiede tale capacità, o perché lo spazio è riservato per l'espansione futura.

Una fessura del modulo vuota espone i perni del connettore del piano posteriore.Questi contaminanti possono colmare i contatti, degradare l'integrità del segnale sul bus, o causare guasti intermittenti che sono difficili da rintracciare fino alla fonte di contaminazione.

Il modulo manichino AG62 riempie gli spazi vuoti con un coperchio solido e proporzionato correttamente.Protegge il connettore e lo slot dalla contaminazione ambientale senza compromettere il funzionamento dei moduli installati. il bus continua a funzionare normalmente. il modulo manichino occupa lo spazio fisico, ma non porta elettronica e non richiede energia.

Specificità principali

M4 Fissazione di viti Corretta coppia è importante

L'AG62 si attacca all'unità di base con viti di fissaggio M4, serrate a 78118 N-cm.

• Fornisce una forza di serraggio sufficiente per tenere saldamente il modulo manichino nella fessura in modo che non può rottare sciolto sotto vibrazione
• Evitare il sovra-stretto che può strappare il filo M4 nel capo di montaggio dell'unità di base

Utilizzare un cacciavite a coppia calibrata impostato al punto medio (circa 100 N-cm) per un'installazione coerente su più moduli manichino.I moduli sotto stretti in ambienti ad alta vibrazione possono funzionare allentati nel tempo e cadere nella cavità dell'unità di base.

Scenari di applicazione

Nuovo impianto con carico parziale di I/O:Un sistema di controllo della macchina installa una base di estensione QA68B con quattro moduli I/O, lasciando quattro slot vuoti.proteggere i connettori durante il funzionamento della macchina in un ambiente di taglio del metallo in cui sono presenti nebbia di liquido di raffreddamento e serpente.

Progettazione di un'ampliamento futuro:Un ingegnere prevede di aggiungere moduli di input analogici a un sistema MELSEC-A nella fase successiva di un progetto.I moduli manuale AG62 proteggono gli slot di espansione riservati fino all'ordine e all'installazione dei moduli di seconda fase.

Protezione del rack di I/O remoto:Un rack I/O remoto è posizionato vicino a una macchina da macinare. Anche i rack I/O completamente configurati a volte hanno slot inutilizzati.

Domande frequenti

D1: Il modulo manichino AG62 funzionerà sulle unità base MELSEC-Q o MELSEC-iQ-R?

No. L'AG62 è progettato per la serie MELSEC-A, in particolare le unità base di estensione QA65B e QA68B.e configurazioni dei connettoriI moduli fittizi per tali piattaforme hanno numeri di parti separati specifici delle serie Q e iQ-R.

D2: L'installazione di un AG62 influenza l'indirizzamento o il programma di I/O del sistema?

No, l'AG62 non porta elettronica, non attira corrente di fondo e non genera segnali di bus.Il programma PLC e la configurazione degli indirizzi di I/O non sono influenzati dalla presenza o dall'assenza di moduli fittiziIl modulo manichino è un riempitore meccanico senza funzione elettrica.

D3: Quanti moduli AG62 possono essere installati in una unità base QA65B o QA68B?

Il numero massimo di moduli AG62 in una singola base è uguale al numero totale di slot in quella base meno il numero di I/O attivi o di moduli funzionali installati.Tutti gli slot vuoti rimanenti devono essere dotati di moduli manuale AG62.Non vi è alcun limite elettrico sul numero di moduli fittizio ̇ occupano slot senza contribuire al carico del bus di backplane.

D4: L'AG62 può essere utilizzato sull'unità base della CPU principale piuttosto che sulle basi di estensione?

L'AG62 è specificato come modulo manuale dell'unità di base di estensione.Confirmare la compatibilità con il modello specifico dell'unità di base principale prima del montaggioUtilizzare l'elenco dei pezzi di ricambio o degli accessori per l'unità di base principale specifica per identificare il modulo fittizio corretto per tale unità.

D5: Qual è lo strumento corretto per stringere le viti di fissaggio AG62 M4 alla coppia specificata?

Un cacciavite a punti trasversali standard #2 Phillips o JIS n. 2 si adatta alle viti M4 tipicamente utilizzate sui moduli MELSEC-A.utilizzare un cacciavite a coppia impostato su 100 N-cm (punto medio dell'intervallo di 78-118 N-cm)Un cacciavite a coppia manuale adatto per i fissaggi M4 è lo strumento corretto.
