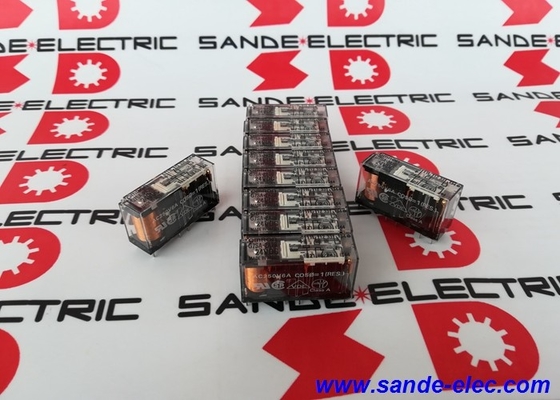

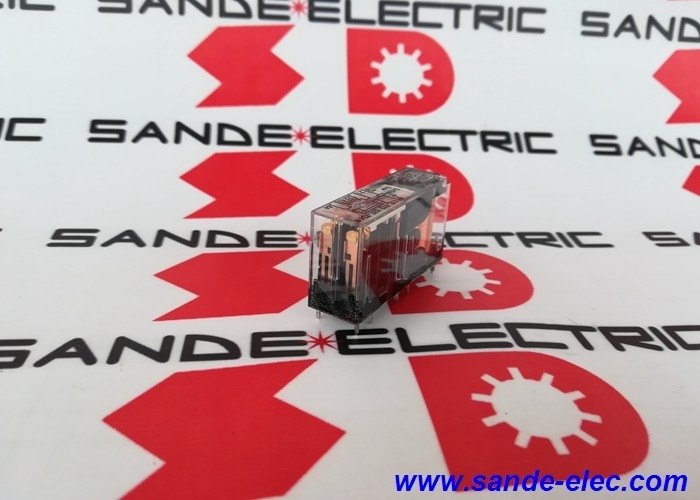

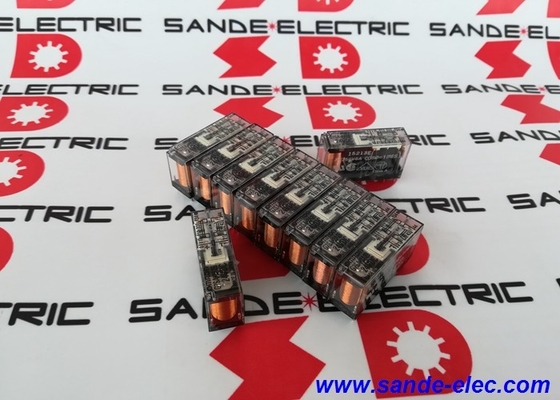

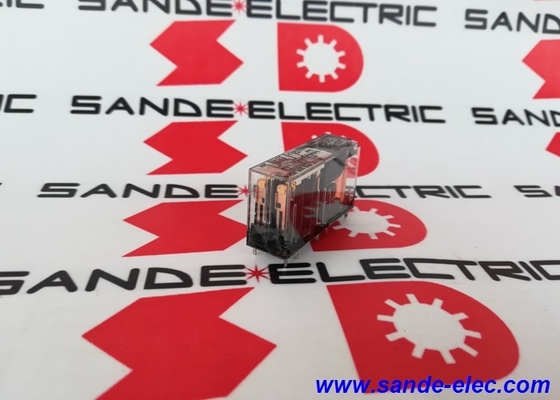

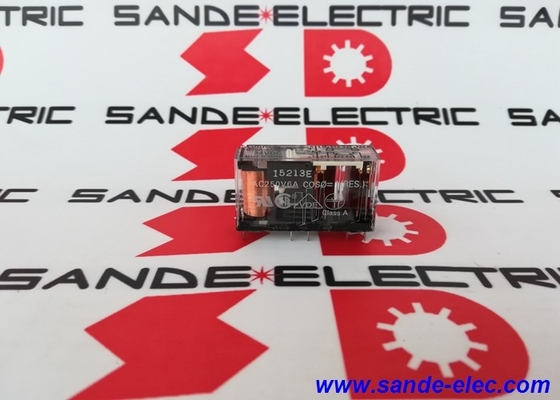

G7SA-2A2B DC24V OMRON G7SA-2A2B Sfety Relay 24VDC 6A Plc Modulo nuovo e originale

Omron G7SA-2A2B DC24 ∙ Relay di sicurezza 2 NO / 2 NC / 6A / 24V bobina DC / contatti guidati a forza / EN 50205

Contatti guidati con la forza La caratteristica di progettazione critica per la sicurezza

Il G7SA-2A2B non è un relè standard. La sua caratteristica distintiva è il meccanismo di contatto guidato a forza (legato meccanicamente), che è la caratteristica che consente l'uso nei circuiti di sicurezza delle macchine.

In un relè standard, the normally-open and normally-closed contacts can theoretically both close simultaneously if a contact welds or a spring fails — a condition that a safety circuit relying on the NC contact status cannot detectNel G7SA con contatti guidati a forza, i contatti NO e NC sono accoppiati meccanicamente: se un contatto NO viene saldato chiuso, i contatti NC sono fisicamente impediti di chiudersi e viceversa..Questa esclusione reciproca è applicata meccanicamente, non dipende dal software o dallo stato elettrico del relè.

Questa garanzia meccanica rende il G7SA-2A2B adatto per il monitoraggio nei moduli di sicurezza e nei sistemi logici di sicurezza.Un controllore di sicurezza può monitorare i contatti NC per confermare che i contatti NO non sono saldatissimi, fornendo lo stato effettivo a livello hardware della condizione del relè.

Specificità principali

Applicazione nei circuiti di sicurezza

Il G7SA-2A2B è utilizzato come relè di uscita in circuiti di sicurezza in cui i contatti trasportano potenza della macchina critica per la sicurezza i circuiti commutati che attivano o disattivano una funzione pericolosa della macchina.Le applicazioni comuni includono::

• Commutazione di uscita di blocco delle porte nei sistemi di protezione delle macchine
• Contatti di uscita del circuito E-stop
• Commutazione di uscita della tenda luminosa e del tappeto di sicurezza
• Relai di uscita del circuito di controllo a due mani

Il relè funziona in combinazione con un modulo del relè di sicurezza o un PLC di sicurezza che monitora i contatti di feedback.I due contatti NC forniscono il canale di retroazione. Il controllore di sicurezza li legge per confermare che il relè si è disattivato correttamente prima di consentire un riavvio..

La presa plug-in della serie P7SA consente di sostituire il G7SA-2A2B senza disturbare il cablaggio del campo il cablaggio rimane sulla presa e il modulo relè viene sostituito.Questa è una considerazione pratica di manutenzione nei pannelli in cui la sostituzione del relè senza modifica del cablaggio riduce lo sforzo di ricommissione.

Domande frequenti

D1: Cosa rende il G7SA-2A2B un "relè di sicurezza" piuttosto che un relè standard?

Il meccanismo di contatto guidato a forza collega fisicamente i set di contatto NO e NC in modo che non possano occupare contemporaneamente lo stesso stato.i contatti NC sono meccanicamente impediti dalla chiusuraQuesto permette a un controllore di sicurezza di monitorare i contatti NC e rilevare un contatto NO saldato, cosa impossibile con un relè standard.Questo è il requisito fondamentale per l'uso dei relè nelle architetture di sicurezza IEC 62061 e ISO 13849.

D2: Il G7SA-2A2B può essere montato direttamente su un PCB?

Sì, la disposizione del terminale è progettata per la saldatura diretta dei PCB, con il layout dei pin ottimizzato per la progettazione dei PCB standard.le prese terminali push-in della serie P7SA accettano direttamente il G7SA-2A2B e forniscono terminali di cablaggio di campo a vite o a staffa senza saldatura.

Q3: Qual è l'intervallo di funzionamento della tensione della bobina?

La tensione nominale della bobina è di 24V DC. Il relè è garantito per alimentare (chiudere) a 18V DC e sopra, e garantito per disenergizzare (aprire) a 2.4V DC e sotto.Rischio di danni permanenti alla bobina a 4 V di corrente continuaL'intervallo di funzionamento di 18-26,4 V di corrente continua si adatta alle tipiche tolleranze di regolazione dell'alimentazione di corrente continua di 24 V.

D4: I contatti NC e NO possono cambiare tensioni di circuito diverse?

Sì, ogni set di contatti è indipendente, i due contatti NO e i due contatti NC scambiano i rispettivi carichi di circuito in modo indipendente.Un set di contatti NO può passare da un carico AC 230V mentre i contatti NC funzionano in un circuito di feedback 24V DCL'isolamento del relè tra i circuiti di contatto consente voltaggi di circuito diversi sullo stesso relè.

D5: Qual è la differenza tra il G7SA-2A2B e il G7SA-3A1B?

Entrambi appartengono alla famiglia Omron G7SA con contatti guidati a forza e la stessa potenza di corrente.La combinazione di contatti è selezionata in base alle esigenze del circuito di sicurezza per i contatti NO (commutazione del carico) e NC (monitoraggio del feedback)La maggior parte dei circuiti di sicurezza a due canali utilizza il 2A2B per fornire i contatti NC di feedback da entrambi i relè di uscita.
