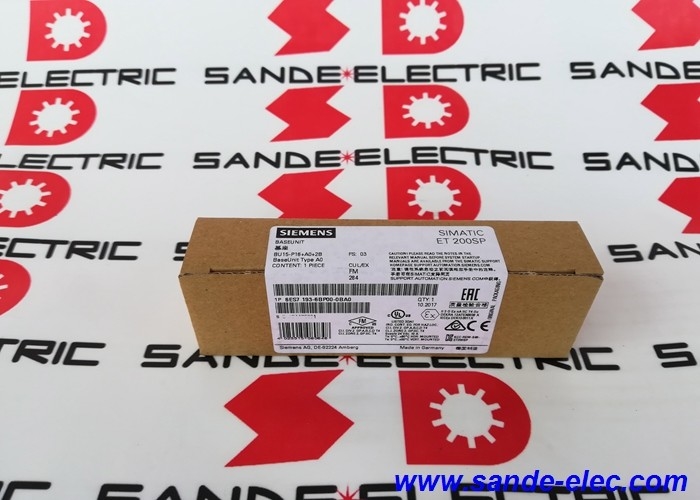

Nuova Siemens 6ES7193-6BP00-0BA0 ET 200SP BaseUnit BU15-P16+A0+2B

Siemens 6ES7193-6BP00-0BA0 ∙ SIMATIC ET 200SP BaseUnit BU15-P16+A0+2B ∙ Tipo A0 / Push-In / Bridged Left

La fondazione di una stazione di I/O ET 200SP

Il 6ES7193-6BP00-0BA0 è la BaseUnit di tipo A0 per il sistema di I/O distribuito SIMATIC ET 200SP di Siemens.I moduli di I/O non sono montati direttamente su una rotaia DIN o su un rack per il piano posterioreOgni BaseUnit fornisce al modulo I/O la sua potenza, connettività del segnale e connessione bus.

Questa è la designazione BU15-P16+A0+2B: una BaseUnit di 15 mm di larghezza con 16 terminali di processo, slot di tipo A0, senza terminali ausiliari e ponte sinistro.Il ponte a sinistra significa che i bus di tensione P1 e P2 vengono trasportati dal vicino BaseUnit Quando è necessario un nuovo gruppo di potenziali (ad esempio, per isolare una volta di carico diversa), è necessaria una variante BaseUnit diversa con un avvio a ponte destro.

La designazione di slot di tipo A0 determina la compatibilità del modulo.Verificare che il tipo di slot richiesto dal modulo di I/O previsto corrisponda a A0 prima di selezionare questa BaseUnit.

Push-in terminali con cablaggio senza utensili

Il 6ES7193-6BP00-0BA0 utilizza la tecnologia push-in terminal.La disconnessione avviene premendo un pulsante di rilascioQuesto accelera il cablaggio iniziale e riduce gli errori di installazione rispetto al serraggio del terminale a vite.

Il sistema ET 200SP supporta l'interscambio a caldo. I moduli di I/O possono essere rimossi e sostituiti dalla BaseUnit durante il funzionamento della macchina senza spegnere il PLC o la stazione di I/O.La BaseUnit stessa deve rimanere installata mentre la stazione è alimentata. La codifica automatica del BaseUnit impedisce l'inserimento di tipi di moduli errati nella posizione sbagliata.

Specificità principali

Domande frequenti

Q1: Qual è la differenza tra un'unità di base di tipo A0 e di tipo A1 in ET 200SP?

Entrambe le BaseUnits di tipo A0 e A1 hanno la stessa forma fisica e possono accettare la stessa vasta gamma di moduli I/O. La differenza sta nella formazione dei gruppi potenziali:Tipo A1 BaseUnits possono avviare un nuovo gruppo di potenziale e includere terminali AUX per la distribuzione di tensione ausiliaria, mentre le BaseUnits di tipo A0 continuano il gruppo di potenziali esistente e non forniscono accesso al terminale AUX.Il 6ES7193-6BP00-0BA0 è di tipo A0 ̇ si collega al bus di alimentazione da sinistra e non ha terminali AUX.

D2: Il 6ES7193-6BP00-0BA0 è "ponteggiato a sinistra". Cosa significa?

Il ponte sinistro significa che i bus di alimentazione di tensione P1 e P2 si collegano dal BaseUnit immediatamente a sinistra.non da un nuovo infeed in questa unitàQuesto continua lo stesso gruppo potenziale.Un nuovo gruppo di potenziali necessari quando si passa a una volta di carico diversa per un gruppo di moduli richiede una variante BaseUnit configurata come avvio a ponte destro.

D3: La BaseUnit stessa ha una funzione programmabile o è puramente passiva?

Il BaseUnit è principalmente un componente di connessione passiva che fornisce la connettività elettrica, il montaggio meccanico e la propagazione del bus per il modulo I / O che ospita.La funzione di codifica automatica di BaseUnit è una funzione attiva: memorizza un'identificazione elettronica che impedisce l'inserimento di un modulo di tipo I/O errato.l'intera elaborazione e la parametrizzazione sono gestite dal modulo I/O e dal modulo di interfaccia ET 200SP.

D4: Questo BaseUnit può essere utilizzato con qualsiasi modulo I/O SIMATIC ET 200SP?

Il 6ES7193-6BP00-0BA0 accetta moduli I/O che richiedono uno slot di tipo A0 o A1.Alcuni moduli specializzati “come alcuni moduli di comunicazione o moduli che richiedono l'accesso al terminale AUX ” possono richiedere un tipo di BaseUnit diverso.Verificare sempre il tipo di BaseUnit richiesto dal modulo di I/O nella scheda dati prima di ordinare.

D5: Quale protezione esterna richiede il 6ES7193-6BP00-0BA0 per l'alimentazione a 24 V?

Siemens specifica un interruttore miniato a 24 V DC / 10A con caratteristiche di scatto di tipo B o C per la protezione esterna delle linee di alimentazione che alimentano il bus P1 e P2 della BaseUnit.Questo protegge sia il cablaggio e i contatti del bus da sovraccaricoI circuiti terminali di processo (massimo 2A per terminale) possono richiedere una protezione aggiuntiva per circuito a seconda del carico collegato e delle specifiche del modulo I/O.
