FANUC A66L-2050-0025#A | Lettore di schede flat PCMCIA e connettore slot scheda CF per 16i / 18i / 21i / 0i-Mate

Codice articolo: A66L-2050-0025#A

Riferimento incrociato: A66L20500025, A66L-2O5O-OO25

Produttore: FANUC Ltd. (Giappone)

Il collegamento fisico allo slot della scheda

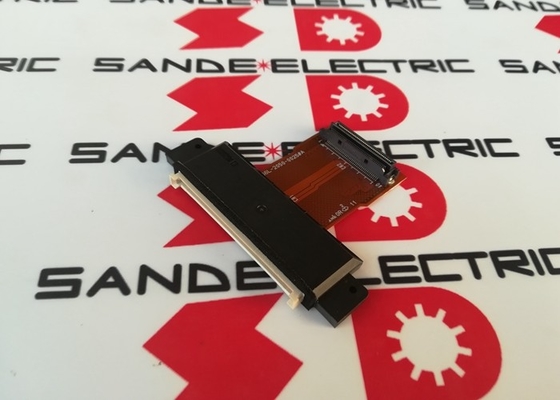

L'A66L-2050-0025#A è l'assemblaggio del connettore a cavo piatto PCMCIA di FANUC — il cavo fisico e il connettore che collega la scheda di espansione PCMCIA (o la porta del lettore di schede CF) all'unità operatore LCD del CNC. Sui sistemi CNC FANUC serie i, lo slot PCMCIA è il mezzo standard per caricare programmi CNC, eseguire il backup dei dati della macchina e trasferire parametri tra macchine. Questo cavo è l'hardware che rende questo slot fisicamente accessibile sul pannello operatore.

Il cavo a nastro piatto corre tra il circuito PCMCIA/scheda CF sulla scheda principale del CNC e la porta dello slot della scheda sulla faccia del pannello operatore. Senza un assemblaggio del cavo integro, lo slot PCMCIA non può essere rilevato dal CNC o non riesce a leggere/scrivere le schede in modo affidabile. Il sintomo è una scheda CF o PCMCIA che il CNC non riconosce, anche quando la scheda stessa è confermata come funzionante su un altro dispositivo.

Esistono due varianti dell'A66L-2050-0025: il #A e il #B, con diverse configurazioni di connettore su un'estremità. La variante specifica richiesta dipende dal modello di CNC e dal connettore fisico dell'unità LCD. Confermare il tipo di connettore della variante installata direttamente dall'etichetta del cavo esistente prima di ordinare una sostituzione.

#A vs #B — Varianti del connettore

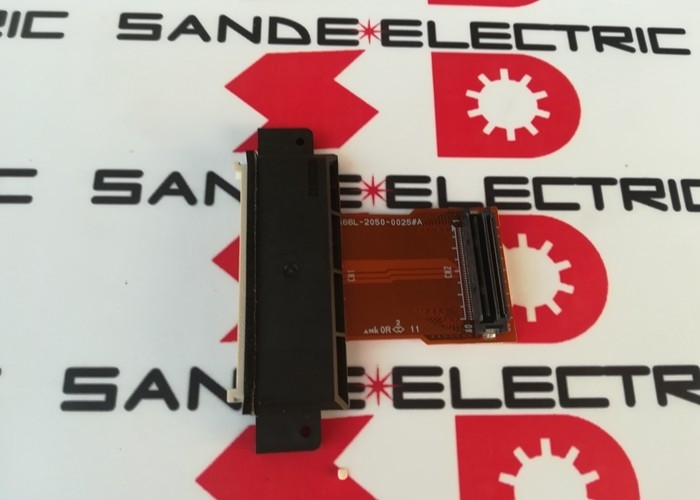

Il codice articolo è stampato sul cavo piatto stesso. Leggere sempre l'etichetta sul cavo installato prima di procurarsi una sostituzione: il suffisso #A o #B è il differenziatore critico.

Specifiche chiave

FAQ

D1: Il CNC FANUC visualizza "SCHEDA NON TROVATA" o non rileva la scheda CF anche dopo aver provato più schede funzionanti. L'A66L-2050-0025#A potrebbe esserne la causa?

Sì. Se la scheda CF è confermata leggibile su un PC e il CNC è stato configurato per il funzionamento con schede CF, un cavo PCMCIA difettoso o danneggiato è il principale sospettato. Ispezionare il cavo piatto per eventuali pieghe, grinze o danni visibili nei punti di inserzione del connettore: i cavi piatti si rompono più spesso ai loro terminali a causa della flessione ripetuta. Sostituire il cavo e riprovare.

D2: Le varianti #A e #B sembrano fisicamente simili. Possono essere scambiate?

No. Il suffisso #A e #B identifica una specifica configurazione del connettore su un'estremità del cavo. Il connettore corrispondente sull'unità LCD o sulla scheda principale è abbinato a una variante specifica. L'installazione della variante errata significa che il connettore non si inserirà correttamente o il pinout non corrisponderà. Confermare sempre la variante dall'etichetta sul cavo installato prima di ordinare.

D3: Il lettore di schede CF funziona in modo intermittente: a volte viene rilevato, a volte no. Si tratta di un guasto del cavo o di un guasto della scheda?

Il rilevamento intermittente è più caratteristico di un guasto del cavo che di un guasto della scheda. I guasti della scheda tendono ad essere guasti permanenti (falliscono sempre). Ispezionare l'alloggiamento del connettore del cavo piatto su entrambe le estremità: un contatto parziale su un'estremità produce esattamente questo comportamento intermittente. Premere saldamente i connettori e riprovare. Se il rilevamento intermittente persiste dopo una conferma di inserimento completo, sostituire il cavo.

D4: L'A66L-2050-0025#A è disponibile come pezzo nuovo o solo usato?

Sono disponibili sia unità nuove in surplus che usate nel mercato secondario FANUC. I fornitori specializzati di ricambi CNC FANUC dispongono di entrambe le varianti. Dato il basso costo di questo pezzo rispetto a una chiamata di assistenza CNC, è consigliabile procurarsi un'unità nuova in surplus piuttosto che usata: la durata utile del cavo piatto è finita e un'unità usata di età sconosciuta potrebbe guastarsi di nuovo a breve.

D5: È possibile sostituire lo slot PCMCIA con un metodo di trasferimento dati USB o Ethernet se l'A66L-2050-0025#A non è disponibile?

Sui CNC FANUC serie i con capacità Ethernet (serie 16i/18i con opzione Ethernet o serie 0i-F), il trasferimento file basato su FTP tramite la porta Ethernet è un'alternativa pratica per il trasferimento di programmi. FANUC fornisce anche soluzioni adattatore da PCMCIA a USB per alcune piattaforme. Per i CNC più vecchi senza Ethernet, il trasferimento seriale RS-232C tramite software DNC rimane una soluzione di ripiego affidabile per il caricamento dei programmi mentre si procura il cavo PCMCIA.
