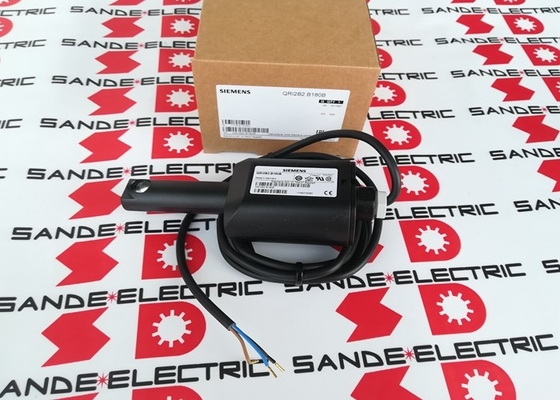

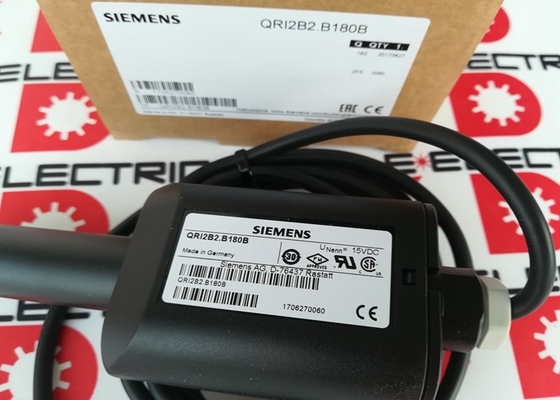

Nuovo QRI2B2.B180B Siemens Infrarosso rivelatore di fiamme cavo laterale 180cm stripped + ferrule QRI2B2B180B QRI2B2 B18OB

QRI2B2B180B | Rilevatore di fiamma a infrarossi Siemens - Laterale / Nero / Cavo da 180 cm / Bruciatori a gasolio e carbone / Compatibile con LMV5

QRI2B2 — Rilevazione di fiamma a infrarossi laterale per bruciatori industriali

Il QRI2B2B180B è il rilevatore di fiamma a infrarossi con illuminazione laterale di Siemens, parte della serie QRI di sensori di sicurezza per bruciatori per la supervisione della fiamma di gas, olio e carbone. La "B" nel QRI2B2 la identifica come variante laterale (visione laterale): l'elemento sensibile del rilevatore punta a 90° rispetto all'asse del corpo del rilevatore, consentendogli di vedere la fiamma dal lato del gruppo bruciatore anziché direttamente di fronte alla fiamma.

QRI2B2B180B è la designazione completa del pacchetto:

• QRI2B2:Rivelatore IR ad illuminazione laterale con amplificatore integrato
• .B:Configurazione del cavo di tipo B (custodia nera con estremità dei cavi spellate)
• 180:Lunghezza cavo 180 cm
• B:Alloggiamento nero

Specifiche chiave

Sensibilità spettrale: cosa rileva QRI2B2B180B

L'elemento fotoresistore del QRI2B2B180B risponde alla radiazione infrarossa nell'intervallo di lunghezze d'onda da 1 a 3 µm, con una sensibilità di picco intorno a 2 µm. Questa finestra spettrale copre:

Fiamme di gas:Le fiamme di gas naturale e GPL/propano emettono la caratteristica radiazione IR proveniente dai prodotti di combustione caldi di CO₂ e H₂O in questo intervallo spettrale.

Fiamme d'olio:Le fiamme dei bruciatori a olio combustibile pesanti e leggeri emettono IR a banda larga, compreso l'intervallo spettrale sensibile del rilevatore.

Fiamme di carbone:Le fiamme dei bruciatori a carbone polverizzato generano radiazioni IR attraverso la banda operativa del rilevatore sia dai gas di combustione che dall'emissione di particelle incandescenti.

Altre sorgenti IR:Il rilevatore risponde anche a qualsiasi altra fonte di radiazione infrarossa nell'intervallo 1–3 µm, importante nelle installazioni con più bruciatori in cui i bruciatori adiacenti devono essere isolati da falsi segnali.

Applicazioni

Centrali termiche industriali:Forni e caldaie industriali di grandi dimensioni che utilizzano bruciatori a gas, olio o multicombustibile, in cui il QRI2B2B180B fornisce il segnale di supervisione della fiamma all'LMV5 o al sistema di gestione del bruciatore equivalente.

Riscaldamento di edifici commerciali:Grandi installazioni di caldaie commerciali in fabbriche, magazzini, ospedali e impianti di teleriscaldamento, dove è richiesta una supervisione altamente affidabile della fiamma del bruciatore per la conformità alla certificazione di sicurezza.

Riscaldamento di processo:Riscaldatori alimentati in unità di processo chimiche, petrolchimiche e di raffineria: riscaldatori tubolari alimentati a gas e olio in cui il monitoraggio continuo della fiamma fa parte del sistema strumentato di sicurezza.

Generazione di vapore:Caldaie a vapore industriali per la fornitura di vapore di processo - supervisione della fiamma di bruciatori a gas e olio integrata con il sistema di gestione della caldaia.

Forni di essiccazione e stagionatura:Forni di essiccazione industriali con bruciatori a gas a combustione diretta - dove il QRI2B2 monitora la presenza di fiamma per prevenire l'accumulo di gas nella camera riscaldata durante gli eventi di avvio o spegnimento del bruciatore.

Domande frequenti

Q1: Qual è la differenza tra QRI2B2B180B (laterale) e QRI2A2.B180B (frontale)?

Entrambi sono rilevatori a infrarossi della serie QRI2 con specifiche elettriche identiche. QRI2B2.B180B utilizza l'illuminazione laterale (laterale, 90°): l'elemento sensibile agli infrarossi vede la fiamma lateralmente. QRI2A2.B180B utilizza l'illuminazione frontale, visualizzando direttamente lungo l'asse del rilevatore. Selezionare in base alla geometria di accesso ottico del bruciatore: utilizzare QRI2A2 dove la zona della fiamma è visibile lungo l'asse del rilevatore; utilizzare QRI2B2B180B dove è richiesta la visualizzazione dall'ingresso laterale.

Q2: Come viene montato il QRI2B2B180B su un bruciatore?

Il rilevatore si fissa tramite una flangia e un morsetto alla porta di osservazione laterale del bruciatore. La flangia costituisce l'interfaccia meccanica con l'alloggiamento del bruciatore; il morsetto consente la regolazione angolare per puntare la vista laterale del rilevatore verso la zona della fiamma. Il cavo da 180 cm esce dalla parte posteriore del rilevatore e si collega ai terminali di ingresso del segnale di fiamma del controllo del bruciatore.

Q3: QRI2B2B180B richiede un'amplificazione esterna?

No. L'amplificatore del segnale di fiamma integrato all'interno del rilevatore produce un segnale di uscita analogico DC 0...5 V — questo si collega direttamente all'ingresso del segnale di fiamma del controllo bruciatore LMV5 o compatibile. Non è necessario alcun modulo esterno di condizionamento del segnale tra il rilevatore e l'unità di controllo.

Q4: Quale protezione IP offre QRI2B2B180B rispetto alle condizioni ambientali del bruciatore?

IP54: protezione contro l'ingresso di polvere (lenti a tenuta di polvere) e contro gli spruzzi d'acqua da qualsiasi direzione. Questa classificazione è appropriata per il tipico ambiente con bruciatore industriale in cui sono presenti umidità, vapore e polvere. L'alloggiamento in plastica nera resistente agli urti fornisce protezione meccanica contro le vibrazioni e l'ambiente termico nelle installazioni dei bruciatori. Nota: il rilevatore non deve essere esposto a temperature superiori al massimo nominale: consultare la documentazione Siemens per la temperatura operativa massima del rilevatore.
