Allen-Bradley 1746-A7 SLC 500 Telaio Modulare

Panoramica

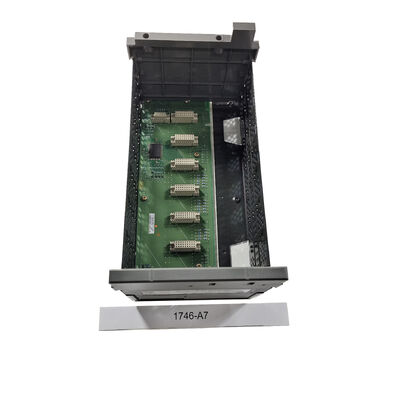

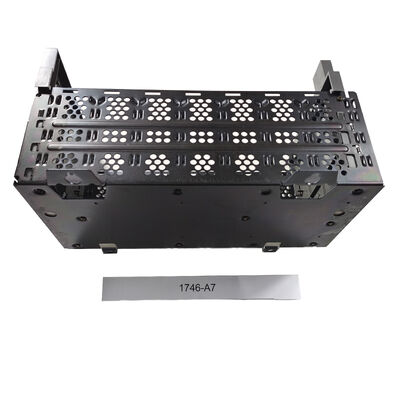

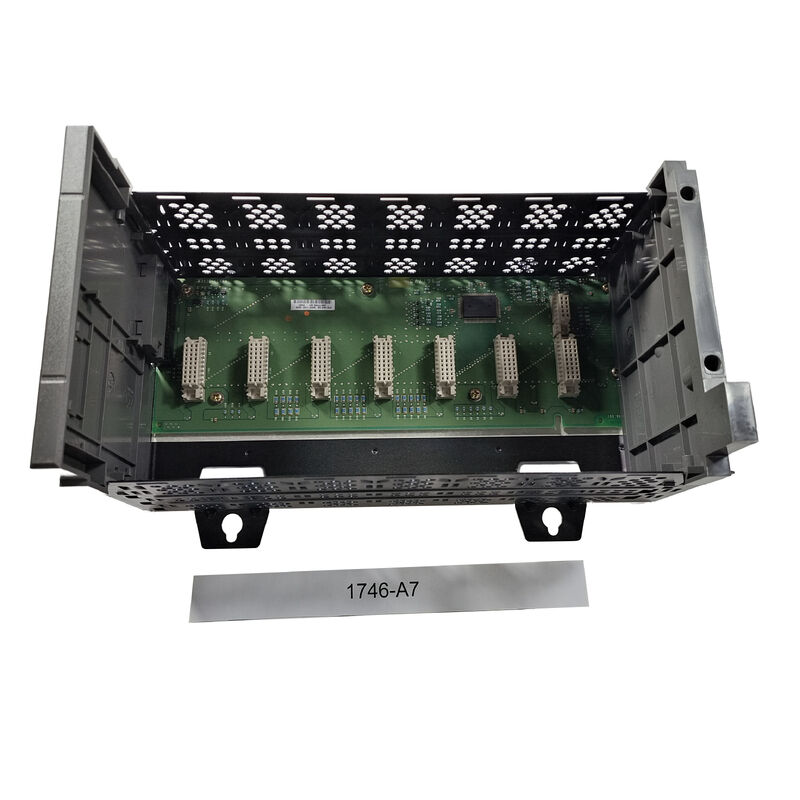

Il 1746-A7 è un telaio modulare a 7 slot per la famiglia SLC 500. La pagina prodotto di Rockwell lo identifica come telaio a 7 slot in stile hardware modulare, e la letteratura di sistema descrive la famiglia di telai 1746 come hardware montato sul pannello posteriore disponibile nelle versioni a 4, 7, 10 e 13 slot.

Il 1746-A7 è anche elencato come dismesso, il che spiega perché rimane importante nel supporto del ciclo di vita e nel lavoro sui pezzi di ricambio.

Nei sistemi di controllo pratici, il valore di un telaio è facile da sottovalutare.

Il telaio definisce la sede fisica ed elettrica per il processore, l'alimentatore e i moduli di I/O, quindi la sostituzione del telaio giusto è spesso essenziale per preservare la struttura originale di un sistema SLC.

Per le macchine installate, l'utilizzo dello stesso telaio a 7 slot di solito evita la rielaborazione dell'armadio e mantiene la disposizione dei moduli, il formato del backplane e l'ingombro del pannello familiari.

Questa è un'inferenza ingegneristica basata sul ruolo pubblicato della famiglia di telai SLC 1746 e sul formato esatto degli slot 1746-A7.

Dati Tecnici

Valore Applicativo

Il 1746-A7 è ben adatto per sistemi SLC 500 installati, armadi di controllo macchine, pannelli di utilità, progetti di retrofit e stazioni I/O locali dove un telaio modulare a 7 slot fa già parte della progettazione.

È particolarmente pratico nei sistemi legacy che non necessitano di un telaio hardware più grande a 10 o 13 slot, ma richiedono comunque maggiore flessibilità rispetto a quanto può offrire un telaio molto piccolo. Nel servizio reale, questo lo rende una scelta comune quando un armadio SLC esistente necessita di un ripristino fisico piuttosto che di una migrazione della piattaforma.

Questa visione applicativa deriva dall'identità pubblicata del telaio a 7 slot e dall'architettura hardware modulare SLC 500.

Anche lo stile di installazione del telaio è importante. Il materiale di installazione Rockwell mostra il montaggio sul pannello posteriore e fa riferimento all'hardware di montaggio associato alle linguette del telaio, mentre la documentazione hardware modulare SLC descrive il montaggio diretto sul pannello posteriore utilizzando le linguette di montaggio e viti standard.

Questo è importante sul campo perché la sostituzione del telaio è tanto un compito meccanico quanto elettrico.

Prospettiva di Sostituzione e Selezione

Il 1746-A7 dovrebbe essere selezionato come telaio abbinato al sistema, non semplicemente in base al numero di slot.

Gli acquirenti dovrebbero verificare le dimensioni del telaio installato, lo stile di montaggio, il numero di slot, la disposizione del processore e dell'alimentatore già in uso e la capacità di corrente richiesta del telaio prima di ordinare.

Nei sistemi SLC, il telaio fisico fa parte dell'architettura della macchina, quindi una sostituzione esatta di solito previene più problemi rispetto al tentativo di adattare una dimensione o uno stile hardware diverso.

Questa è una raccomandazione ingegneristica basata sull'identità del prodotto 1746-A7 pubblicato e sulla documentazione della famiglia di telai SLC.

FAQ

D1: Che tipo di hardware è il 1746-A7?
È un telaio modulare SLC 500 a 7 slot utilizzato per alloggiare il processore, l'alimentatore e i moduli di I/O in un sistema di controllo basato su 1746. In termini pratici, è la base strutturale e del backplane del rack SLC.

D2: Quali applicazioni si adattano meglio a questo telaio?
Si adatta a pannelli macchina SLC 500 legacy, stazioni I/O locali, progetti di retrofit e armadi di utilità dove un rack a 7 slot fa già parte del design installato. Questo profilo di utilizzo deriva direttamente dal numero di slot pubblicato del modello e dal ruolo nella famiglia SLC.

D3: Perché il conteggio esatto degli slot è importante?
Perché il telaio determina quanti moduli il sistema può supportare fisicamente ed elettricamente, e influisce anche sulla disposizione del pannello e sul routing dei cavi. Sostituire un telaio a 7 slot con le stesse dimensioni di solito mantiene la disposizione dell'armadio molto più vicina al design originale. Questa è un'inferenza ingegneristica basata sull'architettura pubblicata della famiglia di telai SLC.

D4: Perché lo stile di montaggio è importante su questo pezzo?
Perché la sostituzione del telaio non riguarda solo il backplane. Le linguette di montaggio, l'ingombro del pannello e la disposizione dell'involucro influiscono sulla rapidità con cui l'hardware può essere installato e messo a terra correttamente nell'armadio. Il materiale di installazione Rockwell collega specificamente il telaio al montaggio sul pannello posteriore utilizzando le linguette del telaio.

D5: Cosa controllare prima di ordinare?
Controllare il numero di articolo del telaio installato, il numero di slot richiesto, la disposizione del processore e dell'alimentatore, l'ingombro di montaggio e le esigenze di capacità di corrente del rack esistente. Questi controlli sono di solito più importanti dell'aspetto da solo.
