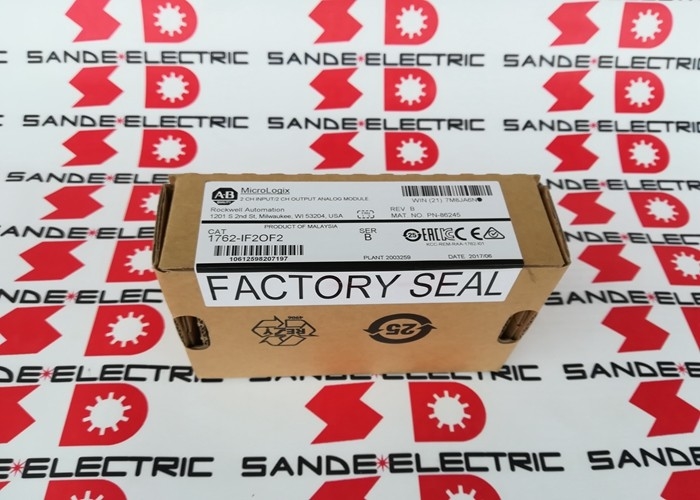

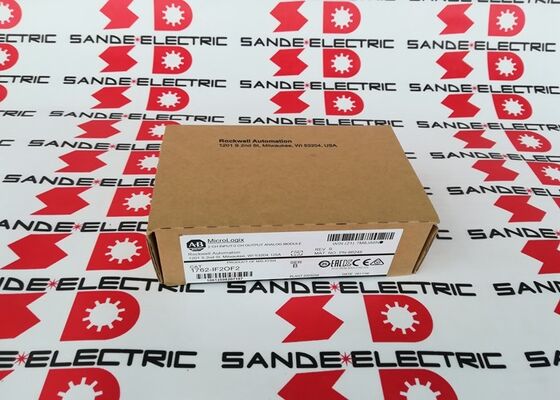

AB Nuovo Allen Bradley 1762-IF2OF2 MicroLogix Modulo di pettinatura analogica a 4 punti

Allen-Bradley 1762-IF2OF2 | Modulo combinato analogico a 4 canali MicroLogix — 2 ingressi / 2 uscite / 12 bit / 0–10 V / 4–20 mA / Isolato

Ingresso e uscita analogici da un singolo slot 1762

Il 1762-IF2OF2 aggiunge quattro canali analogici, due in ingresso e due in uscita, a un controllore MicroLogix tramite il bus di espansione 1762. Combina ciò che altrimenti richiederebbe moduli di ingresso e uscita separati in un unico slot, riducendo il numero di hardware e l'ingombro del pannello per le macchine che necessitano sia di misurazione analogica che di controllo analogico.

I due canali di ingresso sono differenziali: ciascun ingresso ha il proprio terminale positivo e negativo, isolati l'uno dall'altro. Gli ingressi differenziali respingono il rumore di modo comune che gli ingressi single-ended non possono: le interferenze provenienti dai circuiti di terra, dalle schermature dei cavi condivise e dai cavi di alimentazione vicini influiscono allo stesso modo su entrambe le linee di ingresso e si annullano nel circuito differenziale. Per i segnali dei sensori che funzionano in ambienti industriali rumorosi, ciò migliora direttamente l'affidabilità della misurazione senza aggiungere condizionamento del segnale esterno.

Sia gli ingressi che le uscite accettano segnali di tensione (0–10 V CC) o corrente (4–20 mA), configurati per canale. La modalità tensione è adatta a sensori di posizione, trasmettitori di pressione con uscite in tensione e potenziometri di riferimento di velocità. La modalità corrente è adatta allo standard del circuito da 4–20 mA presente sui trasmettitori industriali per pressione, flusso, temperatura e livello, dove la corrente del circuito rimane precisa anche con la resistenza del cavo.

Specifiche chiave

Risoluzione a 12 bit: cosa significa in pratica

Con una risoluzione di 12 bit, il modulo risolve ingressi e uscite analogici su 4.096 passi sull'intera gamma. Per un ingresso da 4–20 mA che rappresenta un trasmettitore di pressione da 0–100 bar, ciascun conteggio rappresenta circa 0,024 bar, sufficiente per il controllo della pressione a circuito chiuso o il monitoraggio della qualità. La specifica di ripetibilità ±0,12% conferma che le letture ripetute dello stesso segnale fisico variano non più di questa frazione: precisione rilevante quando si confrontano le misurazioni nel tempo o tra cicli di processo.

La diagnostica per condizioni di sovragamma e sottogamma segnala segnali al di fuori dell'intervallo di ingresso valido: un circuito aperto da 4–20 mA (dove il trasmettitore si guasta) si presenta generalmente come un allarme di sottogamma inferiore a 4 mA, immediatamente distinguibile da una lettura valida di processo basso a 4 mA.

Domande frequenti

D1: Gli ingressi e le uscite possono essere impostati in modo indipendente per la modalità tensione o corrente?

SÌ. Ciascuno dei due canali di ingresso e ciascuno dei due canali di uscita è configurabile in modo indipendente per la modalità tensione (0–10 V CC) o corrente (4–20 mA). Ciò consente a un ingresso di leggere un sensore di tensione e all'altro di leggere contemporaneamente un trasmettitore ad anello di corrente sullo stesso modulo.

D2: 1762-IF2OF2 è compatibile con MicroLogix 1100 e 1400 o solo 1200?

Il 1762-IF2OF2 è compatibile con MicroLogix 1100, 1200 e 1400. Tutti e tre i controllori utilizzano il formato del bus di espansione 1762. Verificare il numero massimo di moduli di espansione del controllore e il budget totale di I/O di espansione nella documentazione specifica di MicroLogix prima della configurazione.

Q3: Cos'è l'input differenziale e perché è importante?

Gli ingressi differenziali misurano la differenza di tensione tra due terminali dedicati per canale anziché misurare rispetto a un comune condiviso. Questo rifiuta l'interferenza di modo comune: il rumore che appare allo stesso modo su entrambi i terminali si annulla nella misurazione differenziale. In ambienti con potenziali di terra variabili, cavi lunghi o cavi di alimentazione CA adiacenti, gli ingressi differenziali migliorano significativamente l'integrità del segnale rispetto alle alternative single-ended.

D4: L'ingresso analogico viene letto in modo errato nonostante il trasmettitore sia stato confermato funzionante. Cosa dovrebbe essere controllato?

Controllare la configurazione della modalità di ingresso (tensione/corrente) nei parametri del modulo: un ingresso configurato per la modalità tensione collegato a un trasmettitore da 4–20 mA produce letture errate. Verificare che l'alimentazione del circuito del trasmettitore sia collegata e nel raggio d'azione. Per la modalità corrente 4–20 mA, misurare la corrente effettiva del circuito sui terminali del modulo con un misuratore mA; una misurazione corretta ai terminali con letture errate del modulo indica un guasto del modulo.

D5: Come è collegato fisicamente il modulo 1762-IF2OF2 al controllore MicroLogix?

Il modulo utilizza il cavo a nastro e il connettore forniti con i moduli di espansione MicroLogix. Si aggancia accanto alla base del controller o al modulo di espansione adiacente e si collega tramite il connettore bus sul lato. Installare e rimuovere i moduli di espansione solo con il controller spento.
