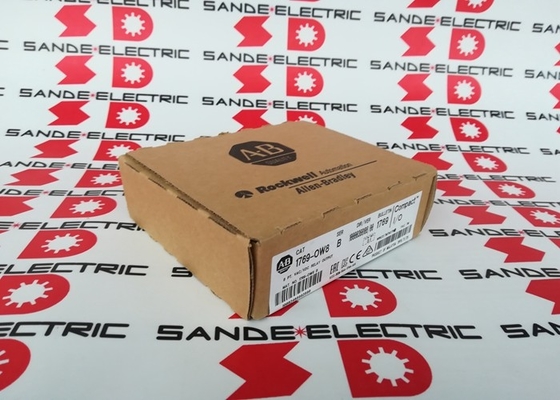

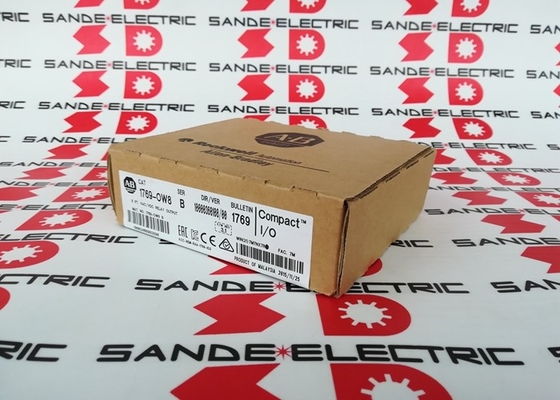

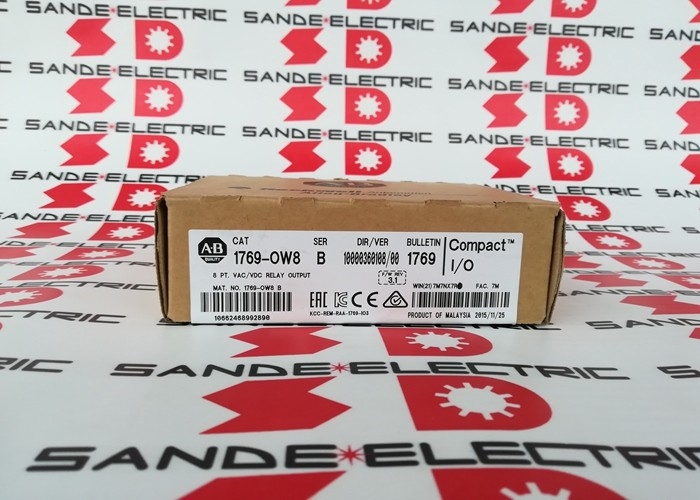

Un nuovo modulo PLC AB 1769-OW8 nel modulo di uscita 1769OW8 1769-0W8

Allen-Bradley 1769-OW8 CompactLogix Modulo di uscita di relè AC/DC a 8 punti 5265V AC / 5125V DC / 2 gruppi / DIN Rail

8 Uscite di relè per carichi di campo CA e CC nei sistemi CompactLogix

Il 1769-OW8 aggiunge 8 punti di uscita del relè normalmente aperti a un controller CompactLogix attraverso il bus I/O di espansione 1769.Ogni contatto di uscita commuta carichi di campo AC o DC all'interno dell'intervallo di tensione nominaleQuesto è il suo principale vantaggio rispetto ai moduli di uscita dei transistor:un singolo modulo di uscita del relè gestisce sia le bobine del contattore CA 120V che le bobine del solenoide CC 24V sulla stessa scheda senza hardware di interfaccia separato.

Otto uscite sono disposte in due gruppi di quattro, ciascuno dei quali condivide un terminale comune.I due beni comuni sono isolati l'uno dall'altro e dal bus. Ogni gruppo può funzionare simultaneamente ad una volta diversa.Un gruppo che fornisce 120 V CA e un altro gruppo che fornisce 24 V CC possono coesistere sullo stesso modulo, a condizione che nessuno dei due gruppi superi la disposizione di cablaggio a 2 gruppi × 4 punti.

Il ritardo del segnale di 10 ms “ sia acceso che spento ” è inerente al funzionamento meccanico del relè e si applica a tutti i moduli di uscita del relè indipendentemente dal produttore.Per le uscite che richiedono una risposta di commutazione sub-milliseconda, sono appropriati i moduli di uscita dei transistor (serie 1769-OB).

Specificità principali

Architettura dell'isolamento ¢ Output a Bus e gruppo a gruppo

Il 1769-OW8 implementa un isolamento rinforzato tra i circuiti di uscita e il bus CompactLogix backplane, e tra i due gruppi di uscita. The test isolation level of 1836V AC or 2596V DC (one-second test) corresponds to IEC Class 2 reinforced insulation — the same insulation class used in safety-relevant circuits where double insulation is required between field and logic sides.

Questo livello di isolamento consente al 1769-OW8 di commutare carichi di campo a tensioni fino a 265 V di tensione di lavoro AC senza interazione elettrica con il piano posteriore o tra gruppi.Per gli impianti di campo in cui i circuiti di uscita devono rimanere isolati dall'alimentazione logica del PLC in tutte le condizioni, questa classe di isolamento rinforzato fornisce un adeguato margine di sicurezza.

Domande frequenti

Q1: Qual è l'attuale rating per uscita sul 1769-OW8?

La corrente di uscita per punto dipende dal tipo di carico collegato e dalla tensione.Limite di dissipazione del calore del modulo pari a 2.83W limita il carico totale di commutazione simultanea su tutte e 8 le uscite.

D2: I due gruppi di uscita possono passare a tensioni diverse?

I due gruppi di 4 uscite sono isolati l'uno dall'altro ai loro terminali comuni.Questo è uno dei vantaggi pratici dell'architettura a due gruppi per i pannelli con dispositivi di campo a tensione mista.

D3: Il 1769-OW8 è compatibile con i controller CompactLogix L1, L2 e L3?

Il 1769-OW8 è un modulo di I/O 1769 Compact compatibile con i controller CompactLogix che supportano I/O di espansione 1769.Confirmare la capacità di I/O di espansione del controller specifico e il numero massimo di moduli prima di configurare un sistema multi-modulo.

D4: L'uscita non si accende anche se il bit di uscita del PLC è impostato.

Verificare che la tensione di alimentazione del campo sia presente al terminale comune del gruppo e che il carico collegato sia entro il range di tensione e corrente nominale.Utilizzare un multimetro per misurare la continuità attraverso il terminale di uscita e comune quando l'uscita è forzata su un relè funzionante clicca audibilmente e mostra la continuità. Se non c'è continuità con l'uscita comandata, il contatto del relè è fallito.

D5: Il 1769-OW8 può essere rimosso e sostituito con il sistema acceso?

Allen-Bradley raccomanda di togliere l'alimentazione prima di inserire o rimuovere i moduli I/O 1769.i moduli adiacentiSeguire sempre la procedura di disattivazione a livello di sistema per la sostituzione del modulo.
