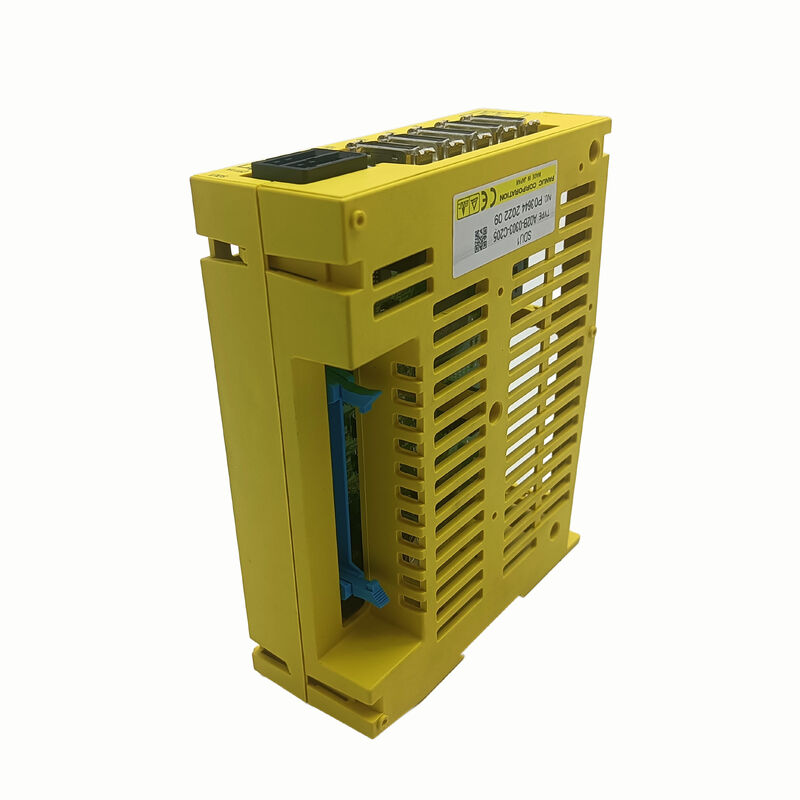

Modulo di alimentazione Fanuc di automazione 24V originale A02B-0303-C205

FANUC A02B-0303-C205 | SDU1 Interfaccia base per rilevatori separati a 4 assi - FSSB / Feedback di posizione / Serie 30i/31i/32i

Cosa fa l'SDU1 nell'architettura FANUC

A02B-0303-C205 è SDU1 Basic, un'unità di interfaccia rilevatore separata che collega rilevatori di posizione esterni (scale lineari, encoder rotativi montati sulla struttura della macchina anziché sull'albero del servomotore) al CNC FANUC tramite il bus seriale in fibra ottica FSSB. Sulle macchine utensili CNC con controllo completo della posizione ad anello chiuso, il rilevatore si monta sulla tavola della macchina o sulla chiocciola della vite a ricircolo di sfere, restituendo la posizione effettiva dell'asse indipendentemente dall'encoder del servomotore. Ciò chiude l'anello di posizione nel punto di lavoro meccanico, eliminando l'errore derivante dalla deviazione del passo della vite a ricircolo di sfere, dall'espansione termica e dalla conformità meccanica tra motore e tavola.

L'A02B-0303-C205 riceve segnali da un massimo di quattro rilevatori separati e comunica i dati di posizione al CNC tramite FSSB, lo stesso bus ottico utilizzato dai servoamplificatori FSSB di FANUC. L'SDU1 si collega alla catena FSSB insieme agli amplificatori e il CNC gestisce tutti i feedback di posizione attraverso questa singola rete ottica ad alta velocità.

Specifiche chiave

Capacità a 4 assi in un unico modulo

L'SDU1 Basic gestisce quattro canali del rilevatore da un singolo modulo: quattro connessioni del rilevatore separate che restituiscono simultaneamente i dati di posizione al CNC. Per un centro di lavoro con retroazione in scala separata su tutti e quattro gli assi lineari primari (X, Y, Z, B), un singolo A02B-0303-C205 copre l'intero sistema di posizione a circuito chiuso. Per le macchine che richiedono più di quattro assi del rilevatore separati, unità SDU1 aggiuntive si concatenano nella rete FSSB.

Selezione: numero di parte esatto richiesto

La serie A02B-0303 copre diverse varianti SDU. Confermare A02B-0303-C205 specificatamente dall'etichetta del modulo installato: i numeri di parte adiacenti possono differire nel numero di assi, nella versione dell'interfaccia o nel ruolo funzionale. La configurazione FSSB del CNC e il set di parametri degli assi sono costruiti attorno alla specifica variante SDU; la sostituzione di un suffisso diverso comporta il rischio di errori di comunicazione o di configurazione dell'asse.

Domande frequenti

D1: Cosa fa l'SDU1 che l'encoder del servomotore non fa?

L'encoder del servomotore fornisce un feedback di posizione dall'albero motore, adeguato per il controllo ad anello semichiuso. Il rilevatore separato restituisce la posizione effettiva dell'asse sulla tavola della macchina o sulla chiocciola della vite a ricircolo di sfere, chiudendo il circuito nel punto di lavoro meccanico. Ciò elimina gli errori di posizionamento dovuti alla deviazione del passo della vite a ricircolo di sfere, all'espansione termica e alla conformità meccanica. A02B-0303-C205 è l'unità di interfaccia FSSB che collega questi rilevatori separati al CNC.

D2: Quali generazioni di CNC FANUC sono compatibili?

SDU1 Basic utilizza l'interfaccia in fibra ottica FSSB, che lo rende compatibile con i controlli FANUC serie i che supportano FSSB: Serie 30i, 31i, 32i, 16i, 18i e 160-MC. Non è compatibile con le precedenti generazioni di CNC che utilizzavano architetture di comunicazione servo non FSSB.

D3: Quante unità SDU1 possono essere collegate a un sistema CNC FANUC?

Più unità SDU1 possono concatenarsi nella rete FSSB insieme ai servoamplificatori. Un A02B-0303-C205 fornisce quattro canali di rilevamento. Per più di quattro assi di rilevamento separati, moduli SDU1 aggiuntivi estendono il sistema. Il set di parametri degli assi FSSB del CNC deve riflettere la topologia completa della catena.

Q4: La sostituzione di A02B-0303-C205 richiede modifiche ai parametri CNC?

Per una sostituzione simile nella stessa posizione della catena FSSB, i parametri della topologia CNC FSSB esistente coprono la sostituzione senza modifiche. Se la topologia della catena viene modificata o l'unità sostitutiva ha una configurazione dell'asse diversa, l'assegnazione degli assi FSSB del CNC e i parametri dell'interfaccia del rilevatore devono essere rivisti prima della rimessa in servizio.

Q5: Da dove viene acquistato A02B-0303-C205?

Attraverso il mercato post-vendita della serie i FANUC: rivenditori di ricambi CNC e specialisti di riparazione FANUC. Scambio e disponibilità eccedente testata. Confermare specificamente A02B-0303-C205. Per le macchine critiche per la produzione con controllo a circuito chiuso con rilevatore separato, tenere un ricambio verificato riduce al minimo i tempi di ripristino: il guasto SDU1 disabilita il feedback separato del rilevatore su tutti e quattro gli assi collegati contemporaneamente.
