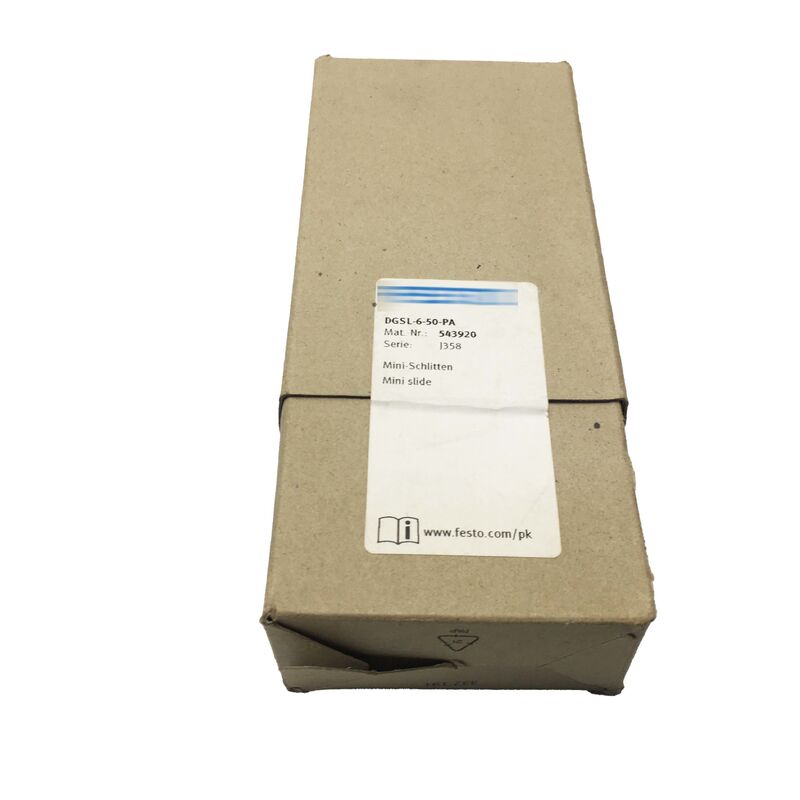

Festo DGSL-6-50-PA Mini cilindro a diapositiva
6mm di foratura, 50mm di colpo, doppia recitazione. Numero di parte: 543920.
Piccola impronta, grande precisione
L'automazione compatta non significa compromettere l'accuratezza.e compatibilità del sensore di prossimità in uno dei più piccoli pacchetti pneumatici della serie DGSL.
Per le celle pick-and-place, i dispositivi di montaggio di piccole parti e i moduli di movimentazione in cui lo spazio è contato in millimetri, questa è l'unità che si adatta senza dover riprogettare tutto.
Il DGSL-6-50-PA ha il numero di parte 543920 e appartiene alla famiglia di mini-slide DGSL di Festo con una lunghezza massima di 20 mm o più.
Specifiche tecniche
| Parametro |
Valore |
| Numero della parte |
DGSL-6-50-PA |
| Numero della parte alternativa |
543920 |
| Marchio |
Festo |
| Serie |
DGSL |
| Tipo |
Mini Slide / Slide Table |
| Dimensione del foro |
6 mm |
| Diametro del pistone |
8 mm |
| Ictus |
50 mm |
| Modalità di funzionamento |
Doppia azione |
| Progettazione dell'unità motrice |
Gioco (staffa del pistone + diapositiva) |
| Pressione di funzionamento |
0.15 - 0,8 MPa (1,5 - 8 bar) |
| Velocità massima |
0.5 m/s |
| Accuratezza della ripetizione |
0.3 mm |
| Acconciature |
Anelli/padlastici a entrambe le estremità (P) |
| Tipo di guida |
Cage con cuscinetto a sfere |
| Posizione di montaggio |
Qualsiasi |
| Sensore di posizione |
per sensori di prossimità |
| Forza teorica a 6 bar (in avanzamento) |
30 N |
| Forza teorica a 6 bar (rientro) |
23 N |
| Medio di funzionamento |
aria compressa secondo la norma ISO 8573-1:2010 |
Cosa rende efficace la progettazione del DGSL
La serie DGSL utilizza una costruzione a guida a giogo, con la canna del pistone collegata a una piastra scorrevole (il giogo) piuttosto che essere direttamente accoppiata al carico.
Questa disposizione consente allo scivolo di trasportare carichi trasversali senza trasmetterli alla canna del pistone,che prolunga la durata di funzionamento delle guarnizioni e mantiene il movimento liscio durante l'intera corsa.
La guida a gabbia a cuscinetto a sfera è il componente che rende la precisione di ripetizione di 0,3 mm realizzabile in pratica.
Ball cage guides distribute load evenly across multiple contact points and resist the moment forces that arise when a load is offset from the slide center — a common situation in pick-and-place grippers and part-transfer assemblies.
Gli anelli di ammortizzazione elastici su entrambe le estremità gestiscono la decelerazione ai punti terminali del colpo senza il contatto metallo-metallo che altrimenti introdurrebbe uno shock nella struttura.Su applicazioni ad alto ciclo, questa ammortizzazione prolunga la vita utile della carrozzeria e degli attrezzi ad essa collegati.
Integrazione di rilevamento della posizione
Il DGSL-6-50-PA è dotato di uno slot per i sensori di prossimità, una funzione integrata che non aggiunge hardware di proiezione all'involucro di montaggio.I sensori di prossimità possono essere montati direttamente nello slot per rilevare la posizione finale, posizione intermedia, o entrambi, che restituiscono i segnali a un PLC o a un controllore pneumatico.
L'integrazione pulita mantiene il modulo complessivo compatto ed elimina i problemi di routing dei cavi introdotti dalle staffe di sensori esterni.
Applicazioni di movimentazione e montaggio
Questa combinazione di dimensioni e corsia appare frequentemente in:
- Moduli di pick-and-place per piccole parti dove la corsa di 50 mm copre il divario tra una posizione di alimentazione e una posizione di posizionamento su una stazione di montaggio compatta
- Posizionamento della pinza pneumatica
- Sistemi di trasferimento in miniatura in cui più unità DGSL sono combinate in configurazioni XY o lineari
- Azionamento di fissaggio il progetto a doppia azione mantiene una posizione di fissaggio sotto pressione e rilascia positivamente il segnale
- Manipolazione elettronica dei componenti
Domande frequenti
Qual è l'intervallo di pressione di funzionamento del DGSL-6-50-PA?
L'intervallo di pressione di funzionamento è compreso tra 1,5 e 8 bar (0,15 e 0,8 MPa).L'operazione al di sopra di 8 bar supererà il limite di pressione nominale e deve essere evitata.
Il DGSL-6-50-PA può essere montato in qualsiasi orientamento?
La guida della gabbia a sfera e la costruzione del giogo consentono di posizionarsi orizzontalmente, verticalmente,e il montaggio ad angolo senza incidere sulle prestazioni o sulla durata della guida.
Che tipo di sensori di posizione sono compatibili con questa diapositiva?
Lo slider è progettato per i sensori di prossimità che si adattano allo slot del sensore integrato sul corpo dello slider.È possibile utilizzare gli interruttori di prossimità della serie SME/SMT di Festo e sensori compatibili di terze parti nello stesso fattore di formaControlla le dimensioni dello slot del sensore rispetto alle dimensioni del corpo del sensore prima di ordinare.
Qual è la differenza tra le varianti di ammortizzazione PA e P1A?
La variante PA utilizza anelli di ammortizzazione elastici su entrambe le estremità con decelerazione flessibile senza contatto finale metallo-metallo.La variante P1A utilizza una combinazione di ammortizzazione elastica e ammortizzazione fine regolabile all'estremità anteriore per applicazioni a velocità più elevate in cui è necessario un controllo più preciso della posizione terminalePer le applicazioni standard a velocità moderata, la PA è la scelta più comune ed economica.
Il DGSL-6-50-PA è compatibile con i sistemi di aria lubrificata con olio?
Sì, con una condizione: l'unità può funzionare con aria compressa lubrificata con olio, ma una volta iniziato il funzionamento lubrificato, è necessaria una lubrificazione continua per il resto della vita utile dell'unità.L'uso di un'unità precedentemente lubrificata senza olio causerà un'usura prematura della tenutaPer i nuovi impianti, Festo raccomanda un funzionamento privo di olio secondo la norma ISO 8573-1:2010 [7:4[4] per evitare questa dipendenza.
Verificate le dimensioni di montaggio, la compatibilità dei sensori e i requisiti di corsa rispetto alla vostra applicazione prima di ordinare.Il DGSL-6-50-PA è un componente di precisione ̇ le corrette condizioni di installazione influenzano direttamente l'accuratezza della ripetizione e la durata di servizio.
