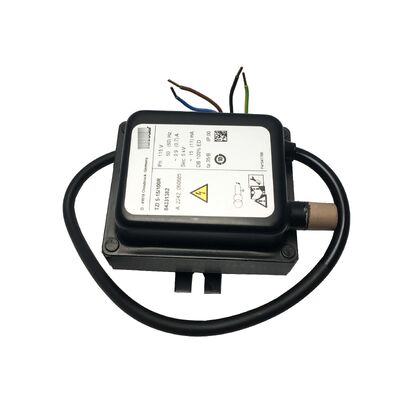

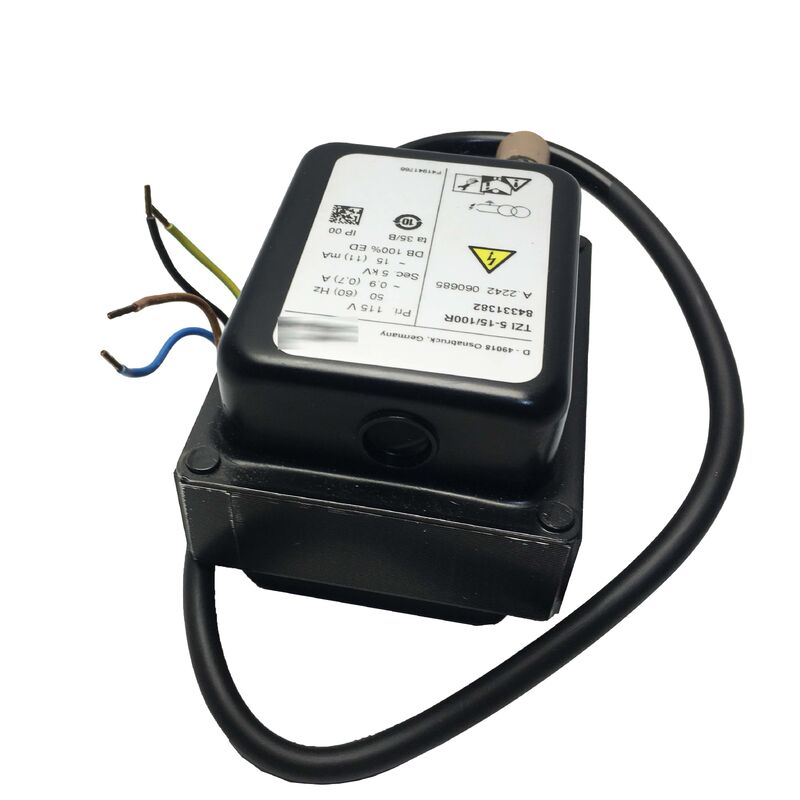

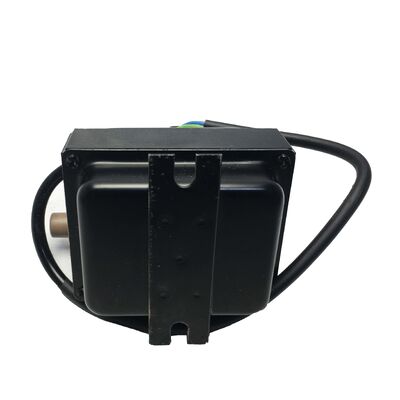

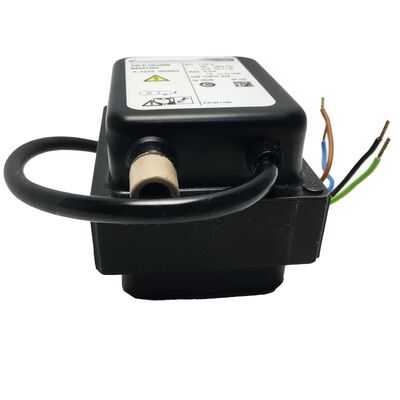

Trasformatore di accensione Krom Schroder TZI5-15/100R
Numero d'ordine. 84331382 | Numero di parte: TZI 5-15/100R
Panoramica del prodotto
Il Krom Schroder TZI5-15/100R (numero d'ordine 84331382) è un trasformatore di accensione ad alta tensione della consolidata serie TZI, progettato specificamente per l'accensione a scintilla di bruciatori a gas e bruciatori a olio ad accensione a gas o diretta in apparecchiature di combustione industriali e commerciali.
Questo trasformatore eleva un'alimentazione di rete a 115V AC a un'uscita ad alta tensione di 5 kV, erogando 15 mA a 50 Hz - la combinazione ottimale di tensione e corrente necessaria per generare scintille di accensione affidabili tra elettrodi correttamente distanziati in miscele aria-combustibile.
La classificazione del ciclo di lavoro al 100% distingue questa unità dalle alternative a ciclo intermittente, consentendo un funzionamento continuo senza periodi di spegnimento obbligatori. Ciò elimina le modalità di guasto termico che potrebbero limitare la durata di servizio in cicli di accensione impegnativi nelle applicazioni di controllo dei bruciatori.
Specifiche tecniche
| Numero d'ordine |
84331382 |
| Modello |
TZI 5-15/100R |
| Tensione di uscita |
5 kV |
| Corrente di uscita |
15 mA (a 50 Hz) |
| Tensione di ingresso di rete |
115V AC |
| Ciclo di lavoro |
100% (continuo) |
| Applicazione |
Bruciatori a gas, bruciatori a olio (accensione a scintilla) |
| Funzionamento elettrodi |
Elettrodo singolo e doppio elettrodo |
| Involucro |
IP 00 - richiede installazione in quadro di controllo |
| Serie |
TZI (Trasformatore Zündungs Industrie) |
| Produttore |
Krom Schroder / Elster / Honeywell Combustion |
Uscita 5 kV per un'accensione a scintilla affidabile
L'uscita da 5 kV del TZI5-15/100R è specificamente progettata per rompere i dielettrici dell'intervallo degli elettrodi e avviare le scintille, mentre la corrente di uscita di 15 mA garantisce energia sufficiente per un'accensione affidabile della miscela aria-combustibile. Questa specifica definisce l'ambito operativo per una corretta progettazione dell'installazione degli elettrodi.
Vantaggi del ciclo di lavoro al 100%
I moderni sistemi di gestione dei bruciatori con sequenze di avvio prolungate, cicli frequenti o requisiti di messa in servizio beneficiano della classificazione del ciclo di lavoro al 100%. A differenza dei trasformatori a ciclo intermittente con tempi di accensione limitati, questa unità gestisce un funzionamento prolungato senza preoccupazioni di stress termico, garantendo una lunga durata in applicazioni impegnative.
Modalità operative degli elettrodi
Il TZI5-15/100R supporta configurazioni sia a doppio elettrodo che a elettrodo singolo. Nel funzionamento a elettrodo singolo, lo stesso elettrodo serve sia per l'accensione che per la ionizzazione, semplificando la costruzione della testa del bruciatore e riducendo le penetrazioni nella camera di combustione per applicazioni compatte o retrofit.
Requisiti di installazione
Essendo un componente con grado di protezione IP 00, questo trasformatore deve essere installato all'interno di un quadro di controllo idoneo. Utilizzare cavi di accensione ad alta tensione con una tensione nominale di almeno 5 kV, mantenere i percorsi dei cavi il più corti possibile (tipicamente inferiori a un metro) e instradarli lontano dai cavi di segnale per ridurre al minimo le interferenze elettromagnetiche. La messa a terra funzionale del corpo del bruciatore è obbligatoria per il corretto completamento del circuito.
Informazioni sulla sostituzione
L'equivalente attuale di Krom Schroder è il TZI 5-15/100QT (numero d'ordine 84391111), che presenta la stessa specifica 5 kV/15 mA/100% di ciclo di lavoro con ingresso 120VAC e approvazione UL/CSA. Per installazioni che richiedono una corrispondenza esatta della specifica 115VAC, le scorte residue dell'originale TZI5-15/100R forniscono una compatibilità di sostituzione diretta.
Domande frequenti
Qual è la differenza tra la classificazione del ciclo di lavoro al 100% e quella a ciclo intermittente?
Un ciclo di lavoro al 100% consente un funzionamento continuo senza periodi di spegnimento richiesti, mentre le classificazioni intermittenti (tipicamente 20-30%) limitano il tempo di accensione all'interno di cicli definiti per evitare il surriscaldamento. La classificazione al 100% elimina lo stress termico in applicazioni con avviamenti frequenti o sequenze di accensione prolungate.
Questo trasformatore può essere utilizzato sia per l'accensione di bruciatori a gas che a olio?
Sì. La serie TZI è classificata per l'accensione a scintilla diretta di bruciatori a gas e per bruciatori a olio tramite fiamma pilota a gas o accensione diretta a scintilla, a seconda del design del bruciatore. Un corretto intervallo e posizionamento degli elettrodi secondo le specifiche del produttore garantiscono un'accensione affidabile.
Quale cavo di accensione deve essere utilizzato con questo trasformatore?
Utilizzare cavi di accensione ad alta tensione con una tensione nominale di almeno 5 kV, mantenuti il più corti possibile (consigliato meno di un metro) per minimizzare il carico capacitivo. Instradarli lontano dai cavi di segnale e utilizzare accessori per cavi appositamente progettati da Krom Schroder per un'installazione conforme.
È richiesta la messa a terra del corpo del bruciatore?
Sì. La messa a terra funzionale del corpo del bruciatore è obbligatoria in entrambe le configurazioni a elettrodo singolo e doppio per completare il circuito ad alta tensione. Senza una corretta messa a terra, la formazione della scintilla sarà inaffidabile o inesistente.
Qual è la sostituzione attuale per il TZI5-15/100R?
L'equivalente di produzione attuale è il TZI 5-15/100QT (numero d'ordine 84391111), che presenta specifiche identiche con ingresso 120VAC e certificazione UL/CSA. Per una corrispondenza esatta della specifica 115VAC, le scorte residue dell'originale TZI5-15/100R forniscono una compatibilità diretta.
