| Luogo di origine | Giappone |
| Marca | Mitsubishi |
| Certificazione | CE ROHS |
| Numero di modello | CP30-BA1P1M5A |

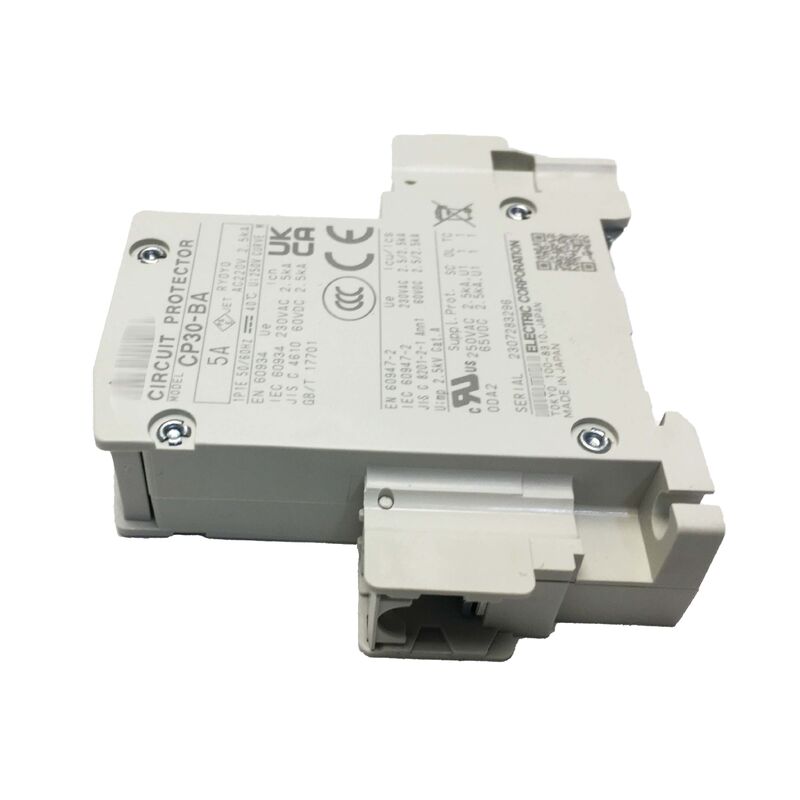

IlMitsubishi CP30-BA1P1M5Aè un interruttore miniato a polo singolo 5A della serie WS-V (World Super V) di Mitsubishi Electric.Questo protettore di circuito certificato UL 1077 è specificamente progettato per proteggere singoli circuiti di carico, circuiti di controllo e circuiti di ramificazione all'interno dei pannelli di controllo industriali e degli involucri delle macchine.
| Numero della parte | CP30-BA1P1M5A |
| Poloni | 1 polo (1P) |
| Corrente di viaggio | 5 AT |
| Corrente di fotogramma | 30 AF |
| Curva di inciampo | M (Velocità media) |
| Voltaggio nominale di corrente continua | 65 V di corrente continua |
| tensione nominale di isolamento (Ui) | 250 V |
| Tensione nominale di impulso (Uimp) | 2.5 kV |
| Capacità di rottura del cortocircuito | 2.5 kA a 230 V CA (IEC) / 2,5 kA a 250 V CA (UL1077) |
| Connessione | Clampo a vite |
| Montaggio | DIN Rail |
| Norme e approvazioni | UL 1077, IEC 60947-2, IEC 60934, CSA C22.2 n.235, UL, CSA, TÜV, CE, CCC |
La serie WS-V è progettata per soddisfare i requisiti più esigenti dei costruttori di pannelli in tutti i mercati globali.lo stesso numero di catalogo può essere utilizzato per i pannelli destinati al Nord America, mercati europei e asiatici, semplificando la conformità globale delle macchine.
La serie presenta una migliore capacità di interruzione di corto circuito e caratteristiche di viaggio coerenti, fornendo una protezione affidabile con un 2.Capacità di rottura di 5 kA a 250 V CA in condizioni UL 1077.
La curva M (velocità media) è ideale per i circuiti con correnti di inrush moderate, rendendola adatta a:
Questa curva fornisce protezione contro la sovraccorrente sostenuta tollerando al contempo normali transienti di avvio senza disturbo.
La tensione nominale di 65V DC rende questo protettore ideale per i circuiti di controllo 24V e 48V DC comunemente presenti in:
Il dispositivo è specificamente indicato per l'interruzione di guasti in CC, garantendo una protezione adeguata nei sistemi di controllo in CC.
I terminali a vincolazione a vite forniscono collegamenti affidabili e rigenerabili adatti a ambienti industriali con vibrazioni e cicli termici.Il montaggio standard su rotaia DIN da 35 mm garantisce una facile integrazione nei pannelli di controllo insieme ad altri dispositivi di protezione.
La norma UL 1077 copre i dispositivi di protezione supplementari per i circuiti all'interno delle apparecchiature, a valle della protezione dell'ingresso principale del servizio.Utilizzare dispositivi UL 1077 come il CP30-BA per singoli circuiti di carico all'interno dei pannelli di controllo.
M-curve: uso generale per carichi moderati (relè, solenoidi). S-curve: carichi pesanti (trasformatori, motori). F-curve: risposta rapida per circuiti sensibili con un minimo di carico.
Sì, il valore di 65 V di corrente continua fornisce un margine considerevole per le applicazioni a 24 V di corrente continua.
L'unità di base non include contatti ausiliari, ma la serie CP30-BA supporta accessori aggiuntivi di allarme e contatti ausiliari che si attaccano al corpo del dispositivo per il monitoraggio dello stato del viaggio.
UL 1077, CSA C22.2 n.235, IEC 60947-2, IEC 60934, TÜV e marchio CE secondo EN 60934 e EN 60947-2.
