Copertura terminale TCL-05SV2 Mitsubishi TCL05SV2 Nuova originale
  • Copertura terminale TCL-05SV2 Mitsubishi TCL05SV2 Nuova originale
  • Copertura terminale TCL-05SV2 Mitsubishi TCL05SV2 Nuova originale
  • Copertura terminale TCL-05SV2 Mitsubishi TCL05SV2 Nuova originale
  • Copertura terminale TCL-05SV2 Mitsubishi TCL05SV2 Nuova originale
  • Copertura terminale TCL-05SV2 Mitsubishi TCL05SV2 Nuova originale

Copertura terminale TCL-05SV2 Mitsubishi TCL05SV2 Nuova originale

Luogo di origine Giappone
Marca Mitsubishi
Certificazione CE ROHS
Numero di modello TCL-05SV2
Dettagli del prodotto
Numero di parte:
TCL-05SV2
Marca:
Mitsubishi Electric
Tipo di prodotto:
Copriterminale grande
Serie:
TC-L
Larghezza del telaio:
W75
Poli:
2 poli
Condizione:
Nuovo / usato
Garanzia:
un anno
Evidenziare:

Copertura terminale Mitsubishi TCL05SV2

,

Ricambi originali per automazione Mitsubishi

,

Sostituzione copertura terminale TCL-05SV2

Termini di pagamento e di spedizione
Quantità di ordine minimo
1
Prezzo
USD 5-15 / piece
Imballaggi particolari
imballaggio originale
Tempi di consegna
2 giorni
Termini di pagamento
L/C,D/A,D/P,T/T,Western Union
Capacità di alimentazione
100 pezzi al giorno
Descrizione del prodotto
Mitsubishi TCL-05SV2 Large Terminal Cover per la serie WS-V MCCB
Visualizzazione del prodotto

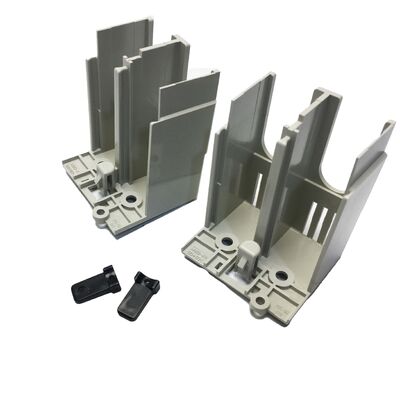

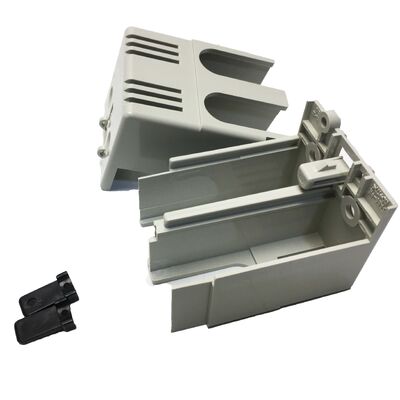

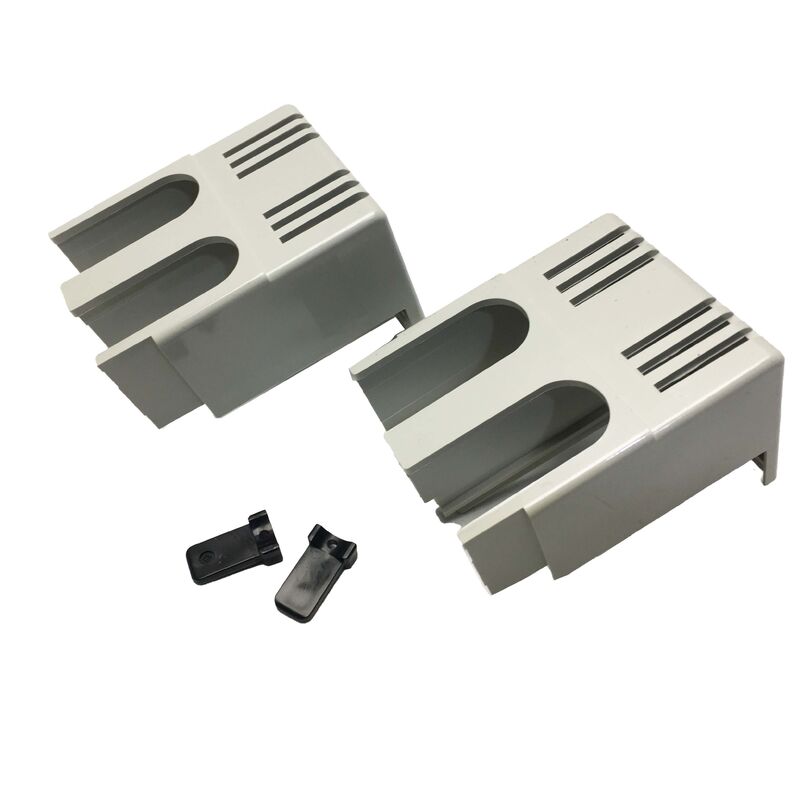

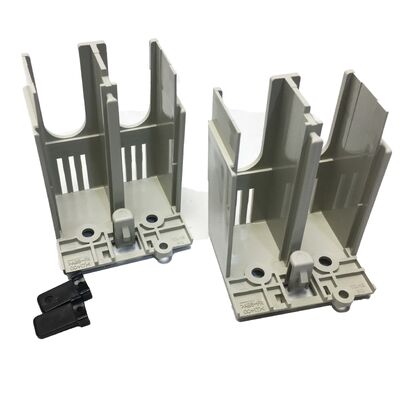

IlMitsubishi TCL-05SV2è un grande coperchio terminale specificamente progettato per gli interruttori di circuito a cassa stampata della serie WS-V di Mitsubishi Electric nella gamma di dimensioni del telaio 30A-63A per configurazioni a due poli.Ogni confezione comprende due coperture e due lastre di tenuta, che fornisce una completa protezione terminale per entrambi i poli di un singolo interruttore.

Numero della parte:TCL-05SV2 (anche scritto TCL05SV2)
Tipo:Copertura terminale di grandi dimensioni per interruttore di circuito a cassa stampata (MCCB)
Serie:Accessori della serie TC-L WS-V
Interruttori compatibili:Serie WS-V, dimensione del telaio 30A-63A, 2 poli
Contenuto:2 * Coperture + 2 * Piastre di tenuta
Colore:Bianco
Dimensioni:W50 mm * H25 mm * D65,5 mm
Produttore:Mitsubishi Electric
Condizione:Nuovo
Specificità principali
Numero della parteTCL-05SV2
FunzioneLarge terminal cover
Serie compatibileMitsubishi WS-V Serie MCCB
Dimensione del fotogramma compatibile30A - 63A
Conteggio dei poli2 poli
Contenuto2 * Coperture, 2 * Piastre di tenuta
ColoreBianco
Larghezza50 mm
Altezza25 mm
Profondezza65.5 mm
Metodo di installazioneDispositivi di scatto, senza utensili
MaterialePlastico (materiale isolante UL)
Benefici per la sicurezza nella progettazione dei pannelli

I terminali di interruttore esposti presentano rischi elettrici significativi nei pannelli di distribuzione e negli armadi di controllo.Il TCL-05SV2 elimina questo rischio fornendo un involucro di plastica montato sull'area terminale, proteggendo il personale dal contatto accidentale con i conduttori elettrici e prevenendo il ponte con utensili o detriti conduttivi.

  • Crea una barriera fisica contro il contatto accidentale con i terminali in diretta
  • Impedisce il collocamento di attrezzi, tagli di filo o detriti conduttivi
  • Risponde alle norme in materia di cablaggio e di sicurezza elettrica
  • Non interferisce con la funzione di commutazione dell'interruttore o con le prestazioni termiche
  • Le lastre di tenuta chiudono le aperture per una protezione completa
Installazione e rimozione a scatto

La progettazione di Mitsubishi per il snap-fit garantisce un'installazione rapida e un facile accesso alla manutenzione senza utensili o fissaggi separati.

Installazione

Allineare il coperchio con l'area terminale dell'interruttore e premere con forza fino a quando le proiezioni di ritenzione non si attaccano ai fori di montaggio pre-formati nell'involucro dell'interruttore.

Rimozione

Inserire una punta di cacciavite a fessura nell'apertura della proiezione di ritenzione, deviare verso l'interno per rilasciare l'impegno e inclinare il coperchio liberamente.non su componenti attivi.

Guida alla selezione della copertina della serie WS-V
Compatibilità delle dimensioni del quadro

Il "05" in TCL-05SV2 corrisponde alla gamma di fotogrammi 30A-63A. I fotogrammi più grandi richiedono coperture diverse: TCL-1SV2 per il fotogramma 100A-125A, TCL-2SV2 per i fotogrammi superiori a 125A.

Variazioni del conteggio dei poli

Il suffisso "V2" indica la compatibilità a 2 poli. Per i rompitori a 3 poli della stessa dimensione del telaio, utilizzare TCL-05SV3.

Opzioni di taglia della copertina

TCL indica grande copertura del terminale; TCS indica piccola copertura del terminale.

Domande frequenti
Qual è la differenza tra TCL-05SV2 e TCS-05SV2?

Entrambi coprono gli interruttori della serie WS-V a 2 poli nella dimensione del telaio 30A-63A. TCL indica un grande coperchio di terminale che fornisce una maggiore copertura dell'area terminale per sezioni trasversali di conduttori più grandi,mentre il TCS indica una dimensione minore, una copertura più ristretta per gli impianti con spazio limitato.

Qual è la differenza tra TCL-05SV2 e TCL-05SV3?

Il TCL-05SV2 è progettato per interruttori a 2 poli, mentre il TCL-05SV3 copre configurazioni a 3 poli nella stessa gamma di telaio 30A-63A. Un coperchio a 2 poli non si adatta correttamente a un interruttore a 3 poli,lasciando i terminali esposti.

Il TCL-05SV2 è compatibile con gli interruttori di perdita di terra della serie Mitsubishi NV?

Il TCL-05SV2 è specificato per gli interruttori della serie WS-V. Gli interruttori di perdita di terra della serie NV della famiglia di prodotti WS-V e della stessa dimensione del telaio sono generalmente compatibili,ma confermare contro la documentazione di compatibilità di Mitsubishi prima di montare.

L'installazione influisce sul funzionamento dell'interruttore o sulle caratteristiche termiche?

No, il coperchio del terminale racchiude solo la zona di terminazione del conduttore e non entra in contatto con il meccanismo del interruttore, l'elemento termico o la bobina magnetica.capacità di rottura, e la curva di trip rimangono invariate.

Come deve essere rimosso il TCL-05SV2 per l'accesso al terminale?

Inserire dolcemente una punta di cacciavite a fessura nell'apertura della proiezione di ritenzione, deviare verso l'interno per rilasciare l'impegno e liberare il coperchio.Isolare e bloccare sempre il circuito prima di eseguire qualsiasi lavoro di accesso terminale.
