| Luogo di origine | Giappone |
| Marca | Mitsubishi |
| Certificazione | CE ROHS |
| Numero di modello | TCL-05SV3 |

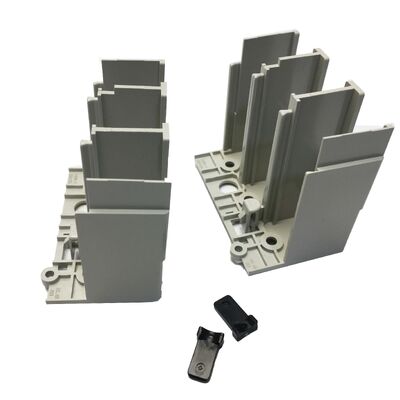

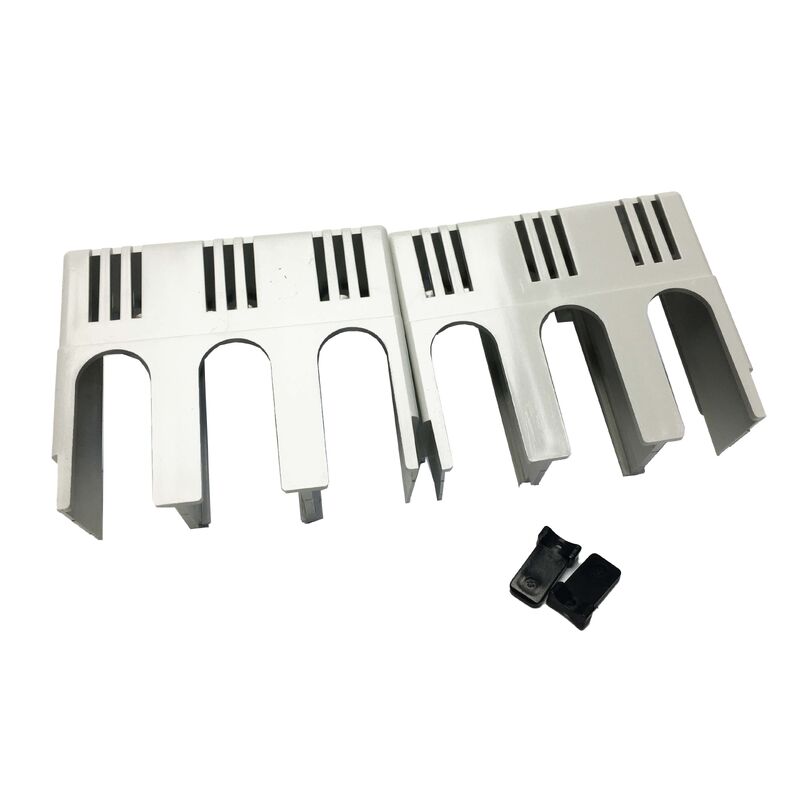

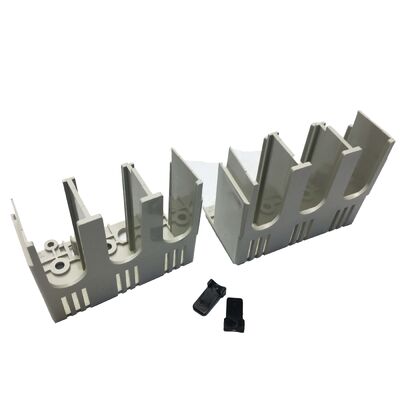

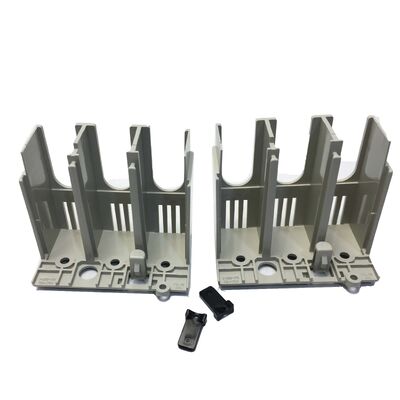

IlMitsubishi TCL-05SV3è un grande coperchio terminale progettato per interruttori di circuito a cassa stampata della serie WS-V, compatibile con configurazioni a due e tre poli nella gamma 30A-63A.Ogni confezione comprende due coperture e due lastre di tenuta per una protezione completa del terminale.
| Parametro | Valore |
|---|---|
| Numero della parte | TCL-05SV3 (TCL05SV3) |
| Funzione | Large terminal cover |
| Serie compatibile | Mitsubishi WS-V Serie MCCB |
| Dimensione del fotogramma | 30A - 63A |
| Compatibilità con i poli | 2 poli e 3 poli |
| Contenuto | 2 × Coperture, 2 × Piastre di tenuta |
| Colore | Bianco |
| Peso | 0.1 kg |
| Installazione | Dispositivi di scatto, senza utensili |
Il TCL-05SV3 offre compatibilità a doppio polo, rendendolo una scelta versatile per i costruttori di pannelli elettrici.Un singolo numero di parte serve sia per gli impianti di interruttori a due che a tre poli nella gamma 30A-63A, riducendo i requisiti di inventario.
Il design a azione singola permette un'installazione rapida senza attrezzi o elementi di fissaggio.Questo elimina il rischio di caduta dell'hardware in sezioni attive durante l'installazione e consente di riinstallare immediatamente se accidentalmente spostato durante i lavori di manutenzione.
Le coperture dei terminali come il TCL-05SV3 aiutano a soddisfare i requisiti di protezione dell'operatore e di chiusura delle parti attive ai sensi delle norme, tra cui la IEC 61439, per i gruppi di interruttori e di apparecchi di controllo a bassa tensione.Evitano il contatto accidentale con i terminali in funzione durante il lavoro e la manutenzione dei pannelli.
La copertura TCL (grande) fornisce una maggiore profondità sull'area terminale rispetto alle coperture TCS (piccole), che ospitano sezioni trasversali dei conduttori più grandi (10 mm2 a 25 mm2) tipiche degli interruttori classificati 30A-63A.Questo garantisce un posto a sedere adeguato senza interferenze da parte della massa del cavo.
Modelli NF:NF32-SV, NF63-CV/SV/HV, NF125-CVF, NF63-HDV, NF125-HDV (3 poli)
Modelli NV:NV32-SV, NV63-CV/SV, NV63-HV, NV125-CVF/SVF
Il TCL-05SV2 è compatibile solo con configurazioni a 2 poli, mentre il TCL-05SV3 funziona sia con interruttori a 2 poli che a 3 poli nella gamma 30A-63A.
Mitsubishi specifica che le coperture dei terminali non possono essere installate su interruttori elettrici (motorizzati) a causa della geometria di accesso dei terminali incompatibile.
Essendo un accessorio certificato Mitsubishi, contribuisce a soddisfare i requisiti di protezione dell'operatore ai sensi di norme quali la IEC 61439 e le pertinenti normative nazionali in materia di cablaggio.
