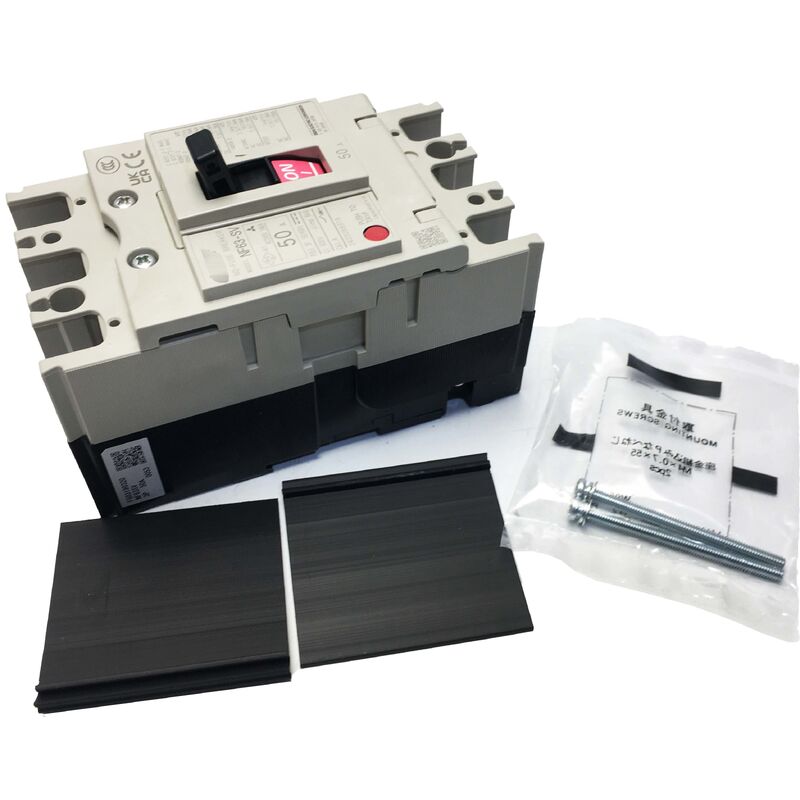

Interruttore automatico Mitsubishi NF63-SV 3P 50A
Nuovo MCCB di classe standard serie WS-V sigillato in fabbrica con corrente nominale da 5A a 63A, funzionamento 600V AC/DC e capacità di interruzione di 7,5kA a 400V.
Panoramica del prodotto
Il Mitsubishi NF63-SV è un interruttore automatico scatolato di classe standard della serie WS-V, progettato per applicazioni di distribuzione industriale e controllo macchine. Questa unità a 3 poli e 50A offre una protezione affidabile con unità di sgancio termomagnetica fissa e capacità di connessione frontale.
Specifiche chiave
| Famiglia di prodotti |
NF63-SV |
| Serie |
Serie WS-V - MCCB NF-S (Classe Standard) |
| Intervallo di corrente nominale |
5A a 63A |
| Tensione nominale |
600V AC / 250V DC |
| Poli disponibili |
2P, 3P, 4P |
| Capacità di interruzione a 400V |
7,5 kA (IEC 60947) |
| Capacità di interruzione a 200-230V |
15 kA (IEC 60947) |
| Unità di sgancio |
Termomagnetica fissa |
| Connessione |
Capicorda o barre di collegamento frontali |
| Standard |
IEC 60947-2 |
| Produttore |
Mitsubishi Electric |
Confronto classi di prestazioni
La serie WS-V offre tre classi di prestazioni per soddisfare i requisiti dell'applicazione:
- NF-C (Classe Economica): 5 kA a 400V - Conveniente per installazioni con corrente di guasto limitata
- NF-S (Classe Standard - Questo Prodotto): 7,5 kA a 400V - Ideale per la maggior parte degli scenari di distribuzione industriale
- NF-H (Classe ad alte prestazioni): 10 kA a 400V - Per installazioni vicino a trasformatori ad alta capacità
Funzionalità di protezione
L'unità di sgancio termomagnetica fissa fornisce una protezione completa:
- Elemento termico: Protezione da sovraccarico con caratteristica di tempo inverso per le correnti di spunto dei motori
- Elemento magnetico: Protezione istantanea da cortocircuito per l'interruzione della corrente di guasto
Funzionamento AC/DC
Progettato per servizio sia AC che DC, rendendolo adatto per la distribuzione trifase convenzionale, sistemi di batterie, protezione bus DC in quadri di azionamento, installazioni solari e protezione di uscita UPS.
Compatibilità accessori
Compatibile con la gamma completa di accessori della serie WS-V, inclusi coperture terminali, contatti ausiliari, contatti di allarme, bobine di sgancio di minima tensione e sganci di sottotensione progettati per il gruppo telaio da 30A-63A.
Domande frequenti
Qual è la differenza tra NF63-SV, NF63-CV e NF63-HV?
Tutti e tre condividono lo stesso telaio e intervallo di corrente, ma differiscono nella capacità di interruzione: NF63-CV (5 kA), NF63-SV (7,5 kA), NF63-HV (10 kA). La classe standard NF63-SV copre la maggior parte delle applicazioni industriali.
Il corpo dell'interruttore cambia tra le diverse correnti nominali?
No. L'NF63-SV utilizza le stesse dimensioni fisiche per l'intera gamma di correnti da 5A a 63A, con la corrente nominale impostata dalla calibrazione di fabbrica dell'unità di sgancio.
L'NF63-SV è certificato secondo IEC 60947-2?
Sì. L'interruttore è testato e classificato secondo IEC 60947-2 con una capacità di servizio Ics pari al 100% della capacità Icu a 400V.
L'NF63-SV può essere utilizzato su circuiti DC?
Sì. Classificato per funzionamento DC fino a 250V con capacità di interruzione di 7,5 kA. Per le applicazioni DC è necessario osservare la corretta polarità.
Gli accessori possono essere installati sul campo?
Sì. Il sistema modulare di accessori consente l'installazione sul campo di sganci di minima tensione, contatti ausiliari e altri accessori direttamente sul corpo dell'interruttore.
