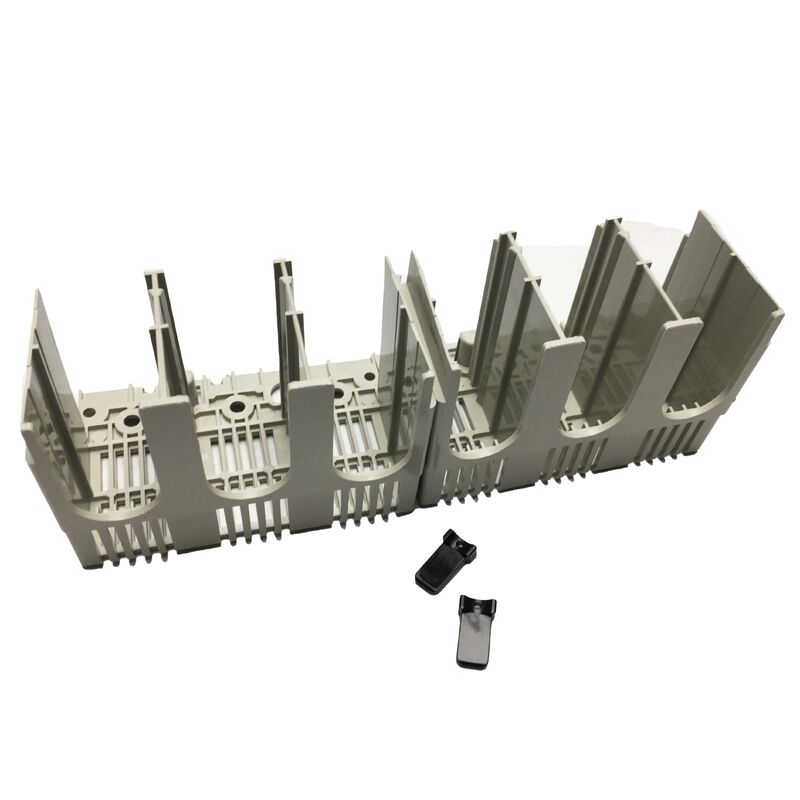

Copertura terminale grande Mitsubishi TCL-1SV3
Codice articolo: TCL-1SV3 (scritto anche TCL1SV3) | Tipo: Copertura terminale grande per interruttore automatico scatolato (MCCB) | Serie: Accessori serie TC-L -- Serie WS-V
Panoramica del prodotto
Il Mitsubishi TCL-1SV3 è una copertura terminale grande progettata per interruttori automatici scatolati serie WS-V, compatibile con configurazioni a 2 e 3 poli nella dimensione del telaio 100A-125A. Ogni confezione include due coperture e due piastre di sigillatura, fornendo una protezione completa dei terminali per entrambe le estremità di un interruttore installato.
Caratteristiche principali
- Compatibile con interruttori serie WS-V con telaio 100A-125A
- Adatto per configurazioni a 2 e 3 poli
- Include 2 coperture e 2 piastre di sigillatura per confezione
- Installazione a scatto senza attrezzi
- Costruzione in plastica isolante bianca
- Dimensioni: 90 mm * 40 mm * 65,5 mm
Specifiche tecniche
| Parametro |
Valore |
| Codice articolo |
TCL-1SV3 |
| Funzione |
Copertura terminale grande |
| Serie compatibile |
MCCB Mitsubishi serie WS-V |
| Dimensione telaio compatibile |
100A - 125A |
| Compatibilità poli |
2 poli e 3 poli |
| Contenuto |
2 * Coperture, 2 * Piastre di sigillatura |
| Colore |
Bianco |
| Dimensioni |
90 mm * 40 mm * 65,5 mm |
| Metodo di installazione |
A scatto a singola azione, senza attrezzi |
| Materiale |
Plastica isolante |
Importanza della sicurezza a 100A-125A
A livelli di corrente continua da 100A a 125A, i terminali esposti dell'interruttore automatico presentano rischi significativi per la sicurezza, tra cui gravi ustioni, infortuni da arco elettrico o folgorazione fatale. Il TCL-1SV3 fornisce un involucro completo della zona terminale, soddisfacendo i requisiti IEC 61439 per la protezione dell'operatore contro il contatto diretto con parti sotto tensione.
Vantaggi dell'installazione
Il design a scatto consente un'installazione rapida e senza attrezzi, mantenendo la sicurezza. La copertura non può essere installata su dimensioni del telaio incompatibili, prevenendo applicazioni errate. Questo design elimina la necessità di attrezzi vicino a componenti elettrici sotto tensione durante l'installazione.
Domande frequenti
Qual è la differenza tra TCL-1SV3 e TCL-05SV3?
Il TCL-05SV3 copre interruttori con telaio 30A-63A (50 mm * 25 mm * 65,5 mm), mentre il TCL-1SV3 copre interruttori con telaio 100A-125A (90 mm * 40 mm * 65,5 mm). Le dimensioni maggiori ospitano la geometria più grande del blocco terminale e i conduttori dei cavi più pesanti a livelli di corrente più elevati.
Il TCL-1SV3 si adatta sia agli interruttori a 2 poli che a quelli a 3 poli?
Sì, il suffisso "SV3" indica la compatibilità sia con configurazioni a 2 poli che a 3 poli nella gamma di telai 100A-125A.
Qual è lo scopo delle piastre di sigillatura?
Le piastre di sigillatura chiudono le aperture di ingresso dei cavi, mantenendo la continuità della protezione attorno ai conduttori e impedendo l'accesso ai terminali sotto tensione attraverso gli spazi attorno ai cavi.
Il TCL-1SV3 è compatibile con gli interruttori automatici motorizzati?
No, le coperture dei terminali nella gamma WS-V non sono compatibili con varianti di interruttori automatici motorizzati o azionati elettricamente a causa della geometria alterata dell'accesso ai terminali.
Come viene rimosso il TCL-1SV3 per la manutenzione?
Inserire la punta di un cacciavite a taglio per deviare la sporgenza di ritenzione verso l'interno, rilasciando l'aggancio a scatto. Verificare sempre l'isolamento del circuito prima della rimozione della copertura.
