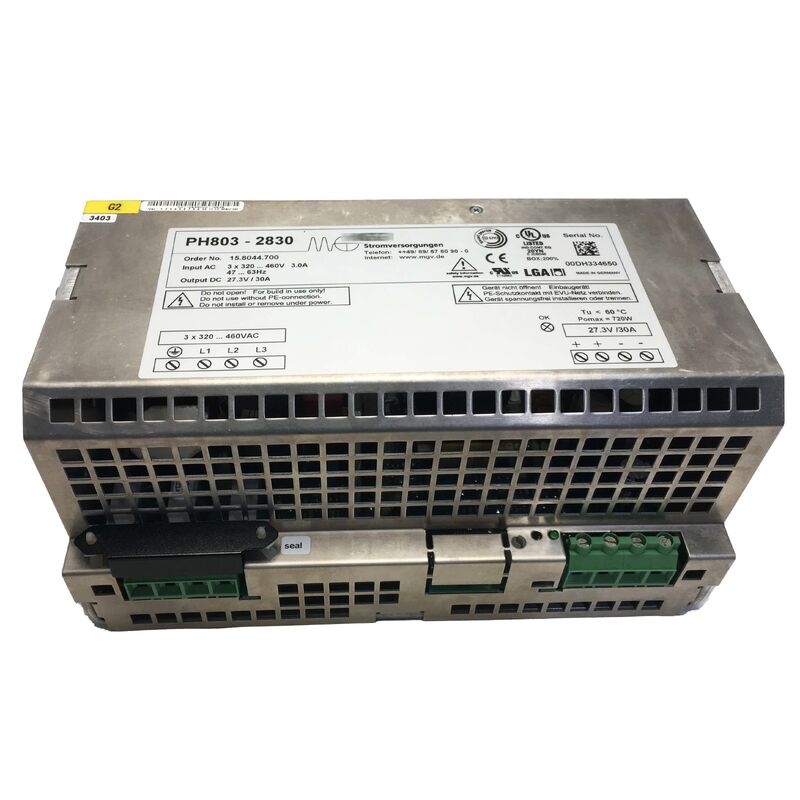

PH803-2830 MGV-KUKA ID 00-110-699 Alimentatore Nuovo In Scatola
  • PH803-2830 MGV-KUKA ID 00-110-699 Alimentatore Nuovo In Scatola
  • PH803-2830 MGV-KUKA ID 00-110-699 Alimentatore Nuovo In Scatola
  • PH803-2830 MGV-KUKA ID 00-110-699 Alimentatore Nuovo In Scatola
  • PH803-2830 MGV-KUKA ID 00-110-699 Alimentatore Nuovo In Scatola
  • PH803-2830 MGV-KUKA ID 00-110-699 Alimentatore Nuovo In Scatola

PH803-2830 MGV-KUKA ID 00-110-699 Alimentatore Nuovo In Scatola

Luogo di origine Germania
Marca MGV Kuka
Certificazione CE RoHS
Numero di modello PH803-2830
Dettagli del prodotto
Marca:
MGV
Modello:
PH803-2830
Produzione:
27,3 V CC, 30 A
Ingresso:
3 × 320–460 VCA, 3 A, 47–63 Hz
Tipo di prodotto:
Alimentazione a bassa tensione
Categoria di prodotto:
Modulo di alimentazione a corrente continua
Applicazione:
Fornitore di alimentazione per robot KUKA
N. alternativo:
15.8044.700
Garanzia:
un anno
Termini di pagamento e di spedizione
Quantità di ordine minimo
1
Prezzo
USD 800-900 / piece
Imballaggi particolari
imballaggio originale
Tempi di consegna
2 giorni
Termini di pagamento
L/C,D/A,D/P,T/T,Western Union
Capacità di alimentazione
100 pezzi al giorno
Descrizione del prodotto
PH803-2830 MGV-KUKA ID 00-110-699 Fornitore di alimentazione Nuovo in scatola
KUKA 00-110-699. MGV PH803-2830 Alimentatore a bassa tensione.
Input 320-460VAC a 3 fasi, uscita 27.3VDC / 30A, per controllori robot KRC2 e KRCed05, 1,8 kg
Visualizzazione
IlKUKA 00-110-699is the MGV PH803-2830 low-voltage DC power supply — the unit inside every KUKA KRC2 robot controller responsible for powering all of the controller's internal electronics from the three-phase AC mains supply.
Nell'architettura di alimentazione del KRC2, la sezione di azionamento ad alta tensione trae la sua potenza da un bus ad alta tensione separato, mentre le schede logiche del controller, i circuiti di sicurezza, l'interfaccia pendente di insegnamento,Moduli di I/O, e l'elettronica di controllo funzionano tutti da un binario a corrente continua regolato da 27,3 V fornito dal MGV PH803-2830.
Il controller KRC2 è stato il controllore robot di punta di KUKA dalla fine degli anni '90 fino alla metà degli anni 2000, equipaggiando centinaia di migliaia di robot industriali ancora in funzione nelle fabbriche automobilistiche,linee di saldatura, cellule di assemblaggio e applicazioni di tendenza delle macchine in tutto il mondo.
I condensatori elettrolitici nelle sorgenti di alimentazione sono tra i primi componenti a degradarsi con il tempo e il ciclo del calore.Un guasto o guasto MGV PH803-2830 è una delle cause più comuni di tempo di inattività del controller KRC2, che si manifesta tipicamente come graduale abbassamento della tensione sotto carico, violazioni del timing e guasti intermittenti prima di un eventuale guasto del boot.
Specificità principali
Parametro Valore
Input 3 fasi 320-460VAC, massimo 3,0A
Frequenza di ingresso 47-63 Hz
Prodotto 27.3VDC, 30A massimo
Potenza di uscita ~820W
Controller compatibili KUKA KRC2, KRCed05
Peso 10,8 kg
Dimensioni 254*152*127 mm
Origine Germania
Architettura di potenza KRC2
Il gabinetto KRC2 contiene due domini di potere distinti:
  • Dominio ad alta tensione:Bus di collegamento a corrente continua a diverse centinaia di volt, alimentando servoamplificatori per assi di robot
  • Dominio di bassa tensione:27.3V DC dal MGV PH803-2830, alimentando tutti gli elettronici di controllo tra cui il computer principale, i circuiti di sicurezza, l'interfaccia pendente di insegnamento e i moduli I / O
Quando l'alimentazione MGV si abbassa o non funziona, ogni circuito a bassa tensione viene influenzato contemporaneamente, il che spiega perché un alimentatore non funzionante può generare più messaggi di guasto apparentemente non correlati.
KRCed05 Compatibilità
Il KRCed05 è la variante didattica del KRC2 di KUKA, che condivide la stessa architettura hardware e software fondamentale.L'MGV PH803-2830 (KUKA 00-110-699) è un sostituto diretto in entrambe le varianti del controller, servendo sia gli ingegneri di manutenzione del piano di produzione che il personale tecnico dell'istituto di istruzione.
Domande frequenti
Come posso confermare se il PH803-2830 del MGV ha fallito nel mio controller KRC2?
Misurare la tensione di uscita ai terminali di uscita CC dell'alimentazione sotto carico con il regolatore KRC2 alimentato.3V (tipicamente inferiore a 26V) o fluttua sotto caricoMisurare anche l'ondulazione della tensione di uscita con un oscilloscopio, poiché un'ondulazione AC eccessiva indica un fallimento dei condensatori del filtro.
Può una fonte di alimentazione 27V / 30A sostituire la MGV PH803-2830?
Il montaggio fisico, il tipo di connettore e il rivestimento della tensione di uscita del PH803-2830 sono abbinati al layout interno dell'armadio KRC2.connesori di adattamentoPer gli ambienti di produzione, l'uso della sostituzione diretta è fortemente preferito alla sostituzione improvvisata.
Questa alimentazione è una alimentazione a commutazione (SMPS) o lineare basata su trasformatori?
L'MGV PH803-2830 è un alimentatore a commutazione (SMPS). Il suo peso di 1,8 kg e le dimensioni compatte per un'uscita di 820W confermano la topologia a commutazione.bassa produzione di calore, e tensione di uscita stabile nell'ampia gamma di ingressi 320-460 VAC che accoglie le forniture trifase globali.
Qual è la durata di vita prevista del MGV PH803-2830?
In tipiche installazioni KRC2 con gestione termica normale, il MGV PH803-2830 può funzionare in modo affidabile per 10-15 anni prima che l'invecchiamento del condensatore elettrolitico provochi un degrado dell'output.Controller in ambienti caldiI controllori della fine degli anni '90 e dell'inizio degli anni '00 sono ora oltre la vita utile prevista.
La sostituzione della MGV PH803-2830 richiede una riconfigurazione?
No. Il MGV PH803-2830 è un alimentatore hardware senza parametri configurabili dal software. Dopo la sostituzione fisica, il controller KRC2 viene attivato normalmente.ricarica del parametro, o l'insegnamento di supporto è richiesto solo a causa della sostituzione dell'alimentazione.
PH803-2830 MGV-KUKA ID 00-110-699 Alimentatore Nuovo In Scatola 0
