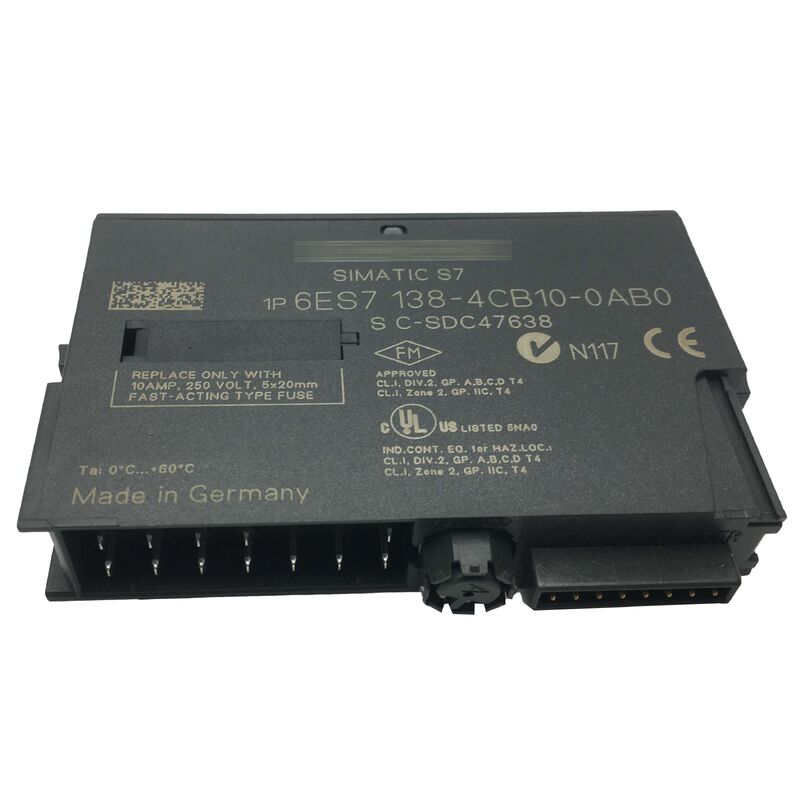

6ES7138-4CB10-0AB0 Simatic S7 ET 200S Modulo di alimentazione 6ES71384CB100AB0 Nuovo originale

Il 6ES7138-4CB10-0AB0 è il modulo di alimentazione PM-E per i sistemi di I/O distribuiti Siemens ET200S. In una stazione ET200S,il modulo PM-E funge da base elettrica piuttosto che da componente di elaborazione dei dati.

Fornisce tensione di carico ai moduli elettronici del suo gruppo di tensione e fornisce un monitoraggio continuo della tensione.Tutte le uscite degli attuatori e i segnali inviati ai dispositivi di campo dipendono dal PM-E che fornisce una stabilità, potenza monitorata.

Questo modulo offre un'eccezionale versatilità con la sua ampia gamma di tensione, gestendo tensioni di carico CC da 24 a 48V e tensioni di carico AC da 24V a 120V fino a 230V.Questo elimina la necessità di più varianti di moduli di potenza in diverse sezioni del sistema.

Nota:Questo prodotto viene interrotto. Siemens ora produce il 6ES7138-4CB11-0AB0 come suo sostituto diretto.ma la manutenzione richiede l'acquisto del modulo originale in quanto il successore potrebbe non essere compatibile in tutte le configurazioni.

Il PM-E monitora continuamente la tensione di alimentazione in tutto il suo gruppo di tensione.il modulo rileva immediatamente e segnala il guasto a livello hardware senza aspettare il sondaggio della CPU.

Le informazioni diagnostiche viaggiano attraverso due percorsi simultanei:

• Indicatori LED sul modulo che forniscono uno stato visivo immediato: verde per il normale funzionamento, rosso per le condizioni di guasto
• Le informazioni sullo stato vengono inserite nell'immagine del processo PROFIBUS DP e raggiungono il programma PLC per le uscite di allarme, l'avvio dello stato sicuro o gli eventi SCADA

La protezione contro i cortocircuiti utilizza un fusibile sostitutivo a soffio veloce che si apre durante i cortocircuiti di uscita per proteggere il cablaggio a valle del campo e il modulo stesso.Il modulo include anche una protezione contro la polarità inversa per prevenire danni da cablaggi di alimentazione a corrente continua non corretti.

In una stazione ET200S, il modulo PM-E definisce l'inizio di un gruppo di tensione.

Molti moduli PM-E nella stessa stazione creano gruppi di tensione indipendenti, consentendo diverse tensioni di alimentazione per diverse sezioni condividendo la stessa connessione DP PROFIBUS e l'indirizzamento della CPU.

Questa architettura consente a una singola stazione centrale ET200S di servire dispositivi di campo con esigenze di tensione variabili, ad esempio, contattori CA 230V in un gruppo di tensione e solenoidi DC 24V in un altro.

La larghezza compatta di 15 mm del terminale del 6ES7138-4CB10-0AB0 mantiene i confini stretti dei gruppi di tensione sulla rotaia di montaggio.

Il LED rosso indica un guasto nel gruppo di tensione in genere perdita di tensione di alimentazione, un fusibile soffiato o un calo della tensione al di sotto della soglia di monitoraggio.Verificare la tensione di alimentazione del carico ai terminali PM-ESe è corretto, controlla il fusibile sostitutivo. Se entrambi sono intatti, il modulo stesso potrebbe avere un guasto.

Nella maggior parte dei casi, sì ∙ il -4CB11-0AB0 è stato progettato come sostituto diretto.verificare la versione specifica del firmware del modulo di interfaccia ET200S e le eventuali impostazioni di configurazione in STEP 7 prima della sostituzione, poiché alcune configurazioni possono richiedere aggiornamenti dei parametri.

La funzione di backup consente alla stazione ET200S di mantenere gli ultimi stati di uscita quando la CPU PLC passa alla modalità STOP o la comunicazione viene interrotta.Questo impedisce cambiamenti di uscita indesiderati durante gli arresti della CPU che potrebbero causare problemi di macchina o di processo.

Un fusibile che si apre immediatamente indica un cortocircuito persistente a valle del canale in un cablaggio di campo, un attuatore collegato o un modulo elettronico danneggiato.Non sostituire nuovamente il fusibile senza aver identificato e eliminato il difetto- Sconnettete i fili del campo e testate ogni circuito individualmente per localizzare il cortocircuito.

Questo modulo è stato progettato per le stazioni ET200S basate su PROFIBUS DP. Le stazioni PROFINET ET200S utilizzano diversi tipi di moduli di interfaccia.Confermare il protocollo di comunicazione della centralina ET200S prima di miscelare i moduli di alimentazione di diverse varianti, in quanto il contesto di configurazione del sistema è diverso.
