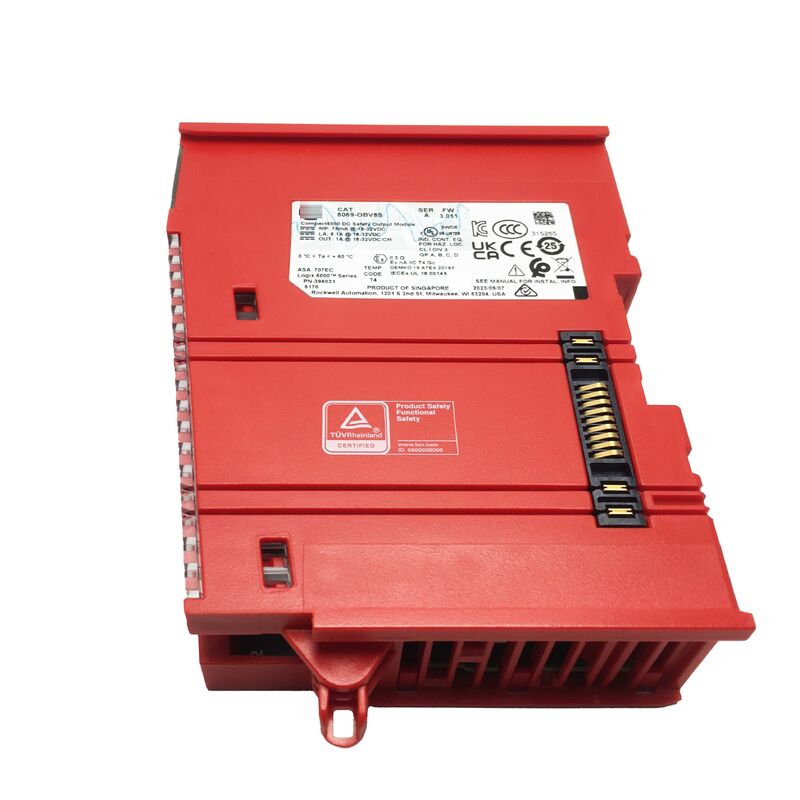

5069-OBV8S AB Modulo di Uscita di Sicurezza 5069OBV8S Originale Nuovo
Allen-Bradley 5069-OBV8S | Modulo di Uscita di Sicurezza Configurabile Compact 5000 a 8 Canali 24VDC
Numero di Catalogo: 5069-OBV8S
Produttore: Rockwell Automation / Allen-Bradley
Famiglia di Prodotti: Compact 5000 I/O
Tipo di Modulo: Uscita Digitale di Sicurezza Configurabile (Sourcing o Bipolare)
Canali: 8
Tensione di Uscita: 24V DC (intervallo 17.5-32V DC)
Classificazione di Sicurezza: SIL CL3 / PLe / Categoria 4
Panoramica
Il 5069-OBV8S è un modulo di uscita digitale di sicurezza configurabile a 8 canali della famiglia Compact 5000 I/O di Allen-Bradley. Fornisce uscite di sourcing a 24V DC certificate secondo il Livello di Integrità della Sicurezza CL3, il Livello di Prestazione e (PLe) e la Categoria 4 — il livello più alto di classificazioni di sicurezza funzionale per l'automazione industriale.
Questo modulo è progettato per applicazioni in cui la protezione delle macchine, l'uscita di interblocco di sicurezza e le funzioni di arresto controllato richiedono uscite certificate di sicurezza con rilevamento integrato dei guasti.
Il modulo opera come I/O locale nei sistemi CompactLogix 5380, Compact GuardLogix 5380 o CompactLogix 5480, e funziona come I/O distribuito su EtherNet/IP per controller CompactLogix 5380, Compact GuardLogix 5380, CompactLogix 5480, ControlLogix 5580 e GuardLogix 5580.
Il tipo di uscita configurabile — sourcing o bipolare — si adatta a una gamma di requisiti di cablaggio dei dispositivi sul campo senza richiedere varianti di modulo diverse per applicazioni diverse.
A 1 Ampere per canale, il modulo pilota i carichi tipici nelle applicazioni di sicurezza delle macchine: bobine di relè di sicurezza, circuiti di abilitazione di barriere fotoelettriche, solenoidi di valvole e segnali di abilitazione motore. Otto canali indipendenti in un unico modulo sottile forniscono una capacità di uscita sostanziale, risparmiando spazio nel pannello e nello chassis.
Specifiche Chiave
| Parametro |
Valore |
| Numero di Catalogo |
5069-OBV8S |
| Produttore |
Rockwell Automation / Allen-Bradley |
| Canali di Uscita |
8 |
| Intervallo Tensione di Uscita |
17.5 - 32V DC (nominale 24V DC) |
| Corrente di Uscita |
1 A per canale |
| Tipo di Uscita |
Sourcing o Bipolare (configurabile) |
| Classificazione di Sicurezza |
SIL CL3 / PLe / Categoria 4 |
| Tempo di Reazione di Sicurezza |
4.5 ms |
| Larghezza Minima Impulso di Uscita |
400 µs |
| Consumo Energetico |
6.5 W |
| Montaggio |
Barra DIN |
| Temp. Operativa (Orizzontale) |
0 - 60°C (32 - 140°F) |
| Temp. Operativa (Verticale) |
0 - 50°C (32 - 122°F) |
| Dimensioni |
144.57 mm L × 22 mm W × 105.42 mm H |
| Peso |
circa 175 g |
| Controller Compatibili |
Compact GuardLogix 5380, GuardLogix 5580, CompactLogix 5380 / 5480, ControlLogix 5580 |
SIL CL3 / PLe / Categoria 4 — Cosa Significano le Classificazioni di Sicurezza
Il Livello di Integrità della Sicurezza 3 (SIL 3) è la classificazione di sicurezza più alta definita nella IEC 62061 per la sicurezza delle macchine. Corrisponde a una probabilità di guasto pericoloso per ora nell'intervallo da 10⁻⁸ a 10⁻⁷. In termini semplici, è il livello richiesto per le funzioni di sicurezza che devono operare in modo affidabile di fronte a potenziali danni gravi.
Il Livello di Prestazione e (PLe) e la Categoria 4 sono designazioni equivalenti dalla ISO 13849-1.
La Categoria 4 richiede che un singolo guasto non porti alla perdita della funzione di sicurezza e che il guasto venga rilevato prima che venga effettuata la prossima richiesta di sicurezza — o almeno prima del prossimo ciclo normale della macchina.
Il 5069-OBV8S raggiunge queste classificazioni attraverso la sua architettura di uscita a doppio canale e una diagnostica integrata completa.
Il modulo monitora continuamente le sue uscite per perdite di alimentazione sul campo, condizioni di assenza di carico, cortocircuiti, sovraccarichi e sovratemperature. La protezione da inversione di tensione e la protezione da sovratensione sono integrate nell'hardware. Queste diagnostiche operano indipendentemente dal programma di sicurezza, fornendo una rete di sicurezza a livello hardware al di sotto della logica software.
Tipo di Uscita Configurabile — Sourcing o Bipolare
La designazione "configurabile" nel nome completo del modulo si riferisce al suo tipo elettrico di uscita selezionabile. Le uscite di sourcing forniscono corrente dal modulo al carico — il terminale di uscita del modulo fornisce l'alimentazione positiva e il carico si collega tra questo terminale e la massa.
Questa è la convenzione di cablaggio più comune per le uscite di sicurezza di macchine utensili e robot.
La configurazione bipolare consente di utilizzare le uscite del modulo in circuiti in cui la direzione della corrente può variare — utile in specifiche applicazioni di driver di valvole e attuatori in cui il carico richiede entrambe le polarità in diversi punti operativi.
Il tipo di uscita viene configurato nel software Studio 5000 Logix Designer come parte della configurazione del modulo. Non sono necessarie modifiche hardware o ponticelli.
Comunicazione Backplane e Integrazione di Sistema
I moduli Compact 5000 I/O utilizzano una tecnologia di switch integrato da 1 Gb che supporta topologie Lineari e Device Level Ring (DLR).
Questa comunicazione backplane ad alta velocità consente velocità di trasferimento elevate tra il controller e i moduli I/O — fondamentale per le applicazioni di sicurezza in cui il budget di tempo di reazione di sicurezza è limitato.
Il tempo di reazione di sicurezza di 4.5 ms del modulo è il tempo che intercorre tra il rilevamento di una variazione sul lato di ingresso di sicurezza e l'aggiornamento dell'uscita di sicurezza — un parametro chiave per il calcolo del tempo di reazione complessivo del sistema in una funzione di sicurezza.
Questo deve essere aggiunto ai altri ritardi nella catena di sicurezza (tempo di risposta del sensore, esecuzione della funzione di sicurezza, risposta dell'attuatore) quando si convalida le prestazioni complete della funzione di sicurezza rispetto al tempo di arresto richiesto.
Il modulo si integra anche nell'ecosistema più ampio Compact 5000, ricevendo la distribuzione dell'alimentazione sul campo da moduli Compact 5000 compatibili che forniscono questo servizio.
Domande Frequenti
D1: Il 5069-OBV8S può essere utilizzato con un controller CompactLogix 5380 standard senza un controller GuardLogix?
Il 5069-OBV8S può essere installato in un sistema CompactLogix 5380, ma le sue funzioni di sicurezza sono disponibili solo quando collegato a un controller Compact GuardLogix 5380 o GuardLogix 5580. Senza un controller primario GuardLogix che fornisca la supervisione della logica di sicurezza, il modulo non può convalidare le uscite di sicurezza o mantenere la firma di sicurezza richiesta per il funzionamento con classificazione SIL. Per un uso di uscita digitale standard (non di sicurezza), i moduli di uscita standard sono la scelta appropriata.
D2: Il modulo mostra una diagnostica di cortocircuito sul canale 3. Come dovrebbe essere investigato?
Una diagnostica di cortocircuito su un canale specifico significa tipicamente che il driver di uscita ha rilevato una corrente eccessiva sul carico di quel canale. Innanzitutto, rimuovere l'alimentazione e ispezionare il cablaggio per eventuali cortocircuiti tra fili o tra filo e massa nel circuito del canale 3. Controllare il dispositivo di carico (solenoide, bobina del relè) per un cortocircuito nell'avvolgimento. Se non viene trovato alcun guasto nel cablaggio, il dispositivo di carico stesso potrebbe essersi guastato. Cancellare il guasto dopo aver corretto la condizione e verificare che l'uscita funzioni normalmente prima di riprendere la produzione.
D3: Qual è la differenza tra il 5069-OBV8S e un modulo di uscita digitale standard (non di sicurezza)?
I moduli di uscita di sicurezza come il 5069-OBV8S hanno una copertura diagnostica certificata che i moduli standard non hanno. Il modulo di sicurezza utilizza un'architettura interna a doppio canale ed esegue auto-test continui sui circuiti di uscita. La sua temporizzazione di uscita e i risultati diagnostici vengono verificati dal task di sicurezza del controller GuardLogix tramite una connessione di sicurezza. Le uscite digitali standard non hanno alcuna copertura diagnostica certificata e non possono partecipare a una funzione con classificazione di sicurezza. I due tipi non possono essere sostituiti nelle applicazioni di sicurezza.
D4: In che modo l'uscita configurabile sourcing/bipolare influisce sulla classificazione di sicurezza?
La classificazione di sicurezza (SIL CL3 / PLe / Cat. 4) si applica sia nelle configurazioni sourcing che bipolare. La classificazione è una proprietà dell'architettura interna e della diagnostica del modulo, non della convenzione di cablaggio esterna. Configurare il tipo di uscita in Studio 5000 per corrispondere ai requisiti del dispositivo sul campo e alla documentazione del sistema di sicurezza.
D5: Cosa succede alle uscite del 5069-OBV8S se le comunicazioni con il controller vengono perse?
Quando la connessione di sicurezza tra il 5069-OBV8S e il controller GuardLogix viene persa, il modulo entra nel suo stato di guasto di comunicazione configurato. Per le uscite di sicurezza, questo è tipicamente configurato per de-energizzare (stato sicuro). Il comportamento di guasto programmabile del modulo consente al programmatore dell'applicazione di sicurezza di definire lo stato di uscita specifico per i guasti di comunicazione, ma la migliore pratica di sicurezza è configurare tutte le uscite di sicurezza nel loro stato sicuro de-energizzato quando la comunicazione viene persa.
