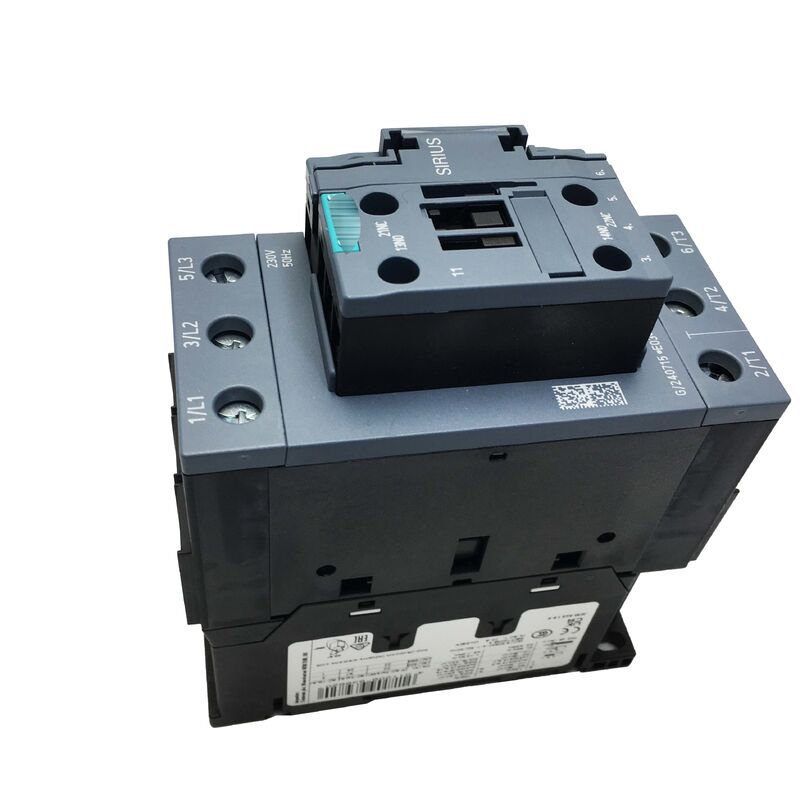

Contattore di potenza Siemens 3RT2036-1AP00 3RT20361AP00 nuovo sigillato
Siemens 3RT2036-1AP00 | Contattore di potenza SIRIUS 3RT2
Codice articolo: 3RT2036-1AP00
Produttore: Siemens AG
Famiglia prodotto: SIRIUS 3RT2
Tipo: Contattore di potenza a 3 poli (commutazione motori AC)
Panoramica
Il 3RT2036-1AP00 è un contattore di potenza a 3 poli della serie SIRIUS 3RT2 di Siemens, progettato per la commutazione di motori a induzione AC fino a 22 kW a 400V. La dimensione del telaio S2 offre capacità migliorate con una costruzione dei contatti più robusta, una maggiore massa termica e una robustezza meccanica per gestire correnti più elevate coinvolte nell'avviamento e nel funzionamento di azionamenti da 22 kW.
Le applicazioni includono grandi compressori, stazioni di pompaggio ad alta capacità, azionamenti per nastri trasportatori per impieghi gravosi, sistemi di ventilatori industriali e motori di azionamento principali per macchine utensili. È adatto anche per carichi resistivi a correnti più elevate rispetto alla sua potenza nominale per motori. Questo modello sostituisce il precedente 3RT1036-1AP00, mantenendo le stesse potenze nominali, configurazione dei terminali e ingombro dimensionale.
Specifiche chiave
| Parametro |
Valore |
| Codice articolo |
3RT2036-1AP00 |
| Produttore |
Siemens |
| Serie prodotto |
SIRIUS 3RT2 |
| Categoria di utilizzo |
AC-3e / AC-3 |
| Configurazione contatti principali |
3 NA (3 poli) |
| Corrente nominale (AC-3, 400V) |
50 A (51 A secondo specifica aggiornata) |
| Potenza nominale motore |
22 kW @ 400V / 11 kW @ 230V |
| Tensione bobina |
230V AC, 50 Hz |
| Ausiliari integrati |
1 NA + 1 NC |
| Dimensioni |
S2 |
| Connessione |
Morsetti a vite |
| Tensione di isolamento (Ui) |
690 V |
| Tensione di tenuta all'impulso |
6 kV |
| Grado di protezione |
IP20 |
| Temperatura ambiente |
−25°C a +60°C (con declassamento sopra +40°C) |
| Larghezza netta |
55 mm |
| Standard |
IEC 60947-4-1, IEC 60947-5-1, IEC 61508 |
| Certificazioni |
IEC, UL, CSA, CE, CCC, SN 31920 |
| Peso |
Circa 0,985 kg |
Capacità del telaio S2
Il contattore con telaio S2 è dotato di un ponte di contatto più robusto, un maggiore spazio tra i contatti e una maggiore capacità di spegnimento dell'arco rispetto alle unità S0 e S00 più piccole. Queste differenze fisiche consentono la potenza nominale del motore di 50A e la gestione di correnti di rotore bloccato che raggiungono 350A o più durante la chiusura dei contatti.
La maggiore massa termica significa che il contattore può assorbire più energia di commutazione prima che l'aumento di temperatura influenzi le prestazioni, rendendolo adatto per applicazioni con avviamenti frequenti in cui viene generata una notevole energia di commutazione durante i cicli operativi.
Contatti ausiliari integrati
Ogni 3RT2036-1AP00 include un contatto ausiliario NA integrato e un contatto ausiliario NC integrato collegati meccanicamente al portacontatti principale. Questi forniscono un feedback in tempo reale dello stato effettivo del contattore per il monitoraggio del sistema di controllo e le funzioni di sicurezza.
L'ausiliario NC serve come ingresso standard per l'automonitoraggio dell'avviatore motore, mentre l'ausiliario NA è tipicamente cablato nei circuiti di mantenimento per gli avviatori motore manuali. Questa funzione di monitoraggio della sicurezza soddisfa i requisiti di molti standard di sicurezza delle macchine.
Applicazioni di sicurezza funzionale
Il 3RT2036-1AP00 è certificato IEC 61508 per applicazioni di sicurezza funzionale. Se combinati correttamente con unità di relè di sicurezza o PLC di sicurezza, questi contattori possono contribuire a funzioni di sicurezza con livelli SIL e PL fino a un certo punto. Consultare lo strumento di valutazione della sicurezza del prodotto e gli standard di sicurezza delle macchine applicabili per i requisiti specifici dell'applicazione.
Domande frequenti
D1: Il 3RT2036-1AP00 può essere utilizzato in avviatori stella-triangolo con requisiti di bobina da 230V?
Sì, il 3RT2036-1AP00 può fungere da contattore principale e di triangolo negli avviatori stella-triangolo. I moduli di collegamento stella-triangolo SIRIUS standard forniscono l'interblocco meccanico ed elettrico necessario. Verificare che la potenza nominale del contattore di stella corrisponda alla condizione di stella a corrente ridotta.
D2: È normale un ronzio udibile dopo la sostituzione?
Un certo ronzio della bobina AC è normale a causa del campo magnetico variabile. Se è notevolmente più forte, controllare la presenza di sporco o corrosione sulle superfici di appoggio del magnete che potrebbero impedire un corretto posizionamento dell'armatura, aumentando lo spazio e il livello di ronzio.
D3: Il contattore può essere montato di lato (ruotato di 90°)?
Il montaggio standard è verticale. Sebbene sia possibile la rotazione in posizione orizzontale o invertita, la corrente nominale potrebbe richiedere un declassamento a causa del raffreddamento convettivo alterato. Consultare la scheda tecnica del prodotto per il declassamento consentito in posizioni di montaggio non standard.
D4: Qual è la sezione massima del cavo per i terminali dei contatti principali?
I morsetti a vite S2 accettano sezioni di cavo da circa 2,5 mm² a 35 mm² a seconda del tipo di morsetto. Si consigliano conduttori flessibili a trefoli con appositi puntalini per il cablaggio del quadro. I terminali di controllo accettano sezioni più piccole, tipicamente da 0,5 mm² a 4 mm².
D5: Il contattore è adatto per motori di pompe da 22kW che si avviano 15-20 volte all'ora?
La commutazione AC-3 ad alta frequenza a 15-20 avviamenti all'ora è impegnativa. Calcolare il numero totale di avviamenti nell'intervallo di servizio richiesto e confrontarlo con la curva di vita elettrica pubblicata. Se la vita richiesta supera la potenza nominale, considerare una sostituzione più frequente dei contatti, avviatori soft per limitare la corrente di spunto o avviatori stella-triangolo per ridurre la corrente di spunto.
