3RT1975-6A Nuovi pezzi di contatto originali Siemens 3RT19756A
Siemens 3RT1975-6A | Kit di contatti di ricambio SIRIUS S12
Codice articolo: 3RT1975-6A
Produttore: Siemens AG (Germania)
Tipo di prodotto: Kit di contatti di ricambio (pezzo di ricambio)
Gamma di prodotti: SIRIUS (Serie 3RT1)
Panoramica

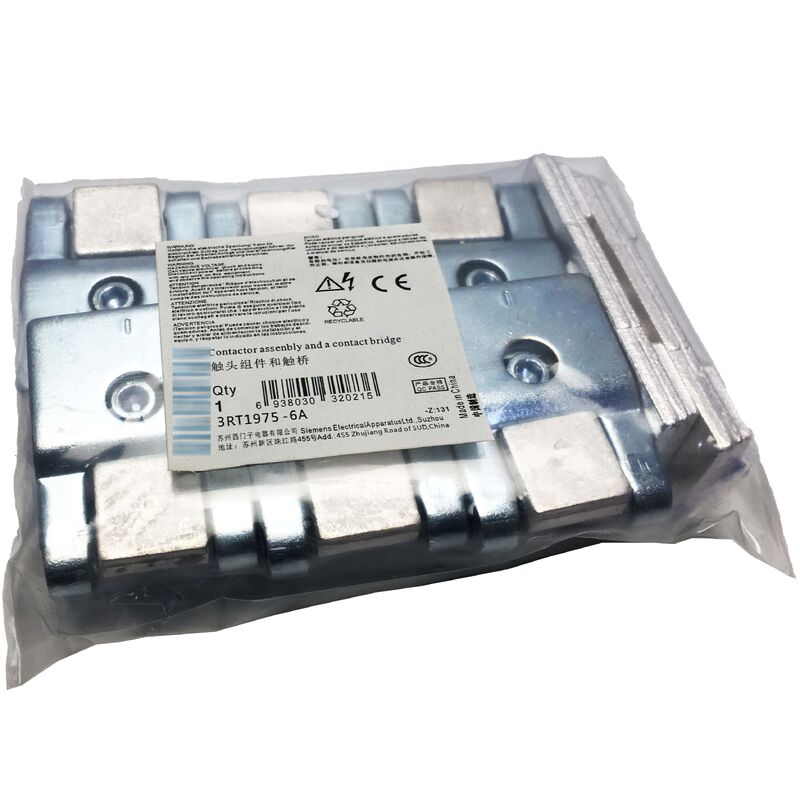

Il 3RT1975-6A è il kit di contatti di ricambio OEM Siemens per il contattore di potenza SIRIUS 3RT1075. Contiene tutto il necessario per ripristinare l'assemblaggio dei contatti principali di un 3RT1075: tre ponti di contatto mobili, sei pezzi di contatto fissi e la relativa ferramenta di montaggio.
Il kit sostituisce simultaneamente tutte e sei le superfici di contatto attraverso i tre poli principali, ripristinando la resistenza di contatto originale del contattore, la caduta di tensione e la capacità di trasporto della corrente.
Il 3RT1075 è il contattore di potenza Siemens di taglia S12, il telaio standard più grande della gamma SIRIUS 3RT1. Classificato a 400A AC-3, commuta motori AC trifase fino a 200kW su reti da 400V, 150hp su 480V e 400hp su alimentazioni da 600V.
A questi livelli di potenza, il 3RT1075 gestisce alcune delle correnti continue più elevate della linea di prodotti SIRIUS. Si trova in grandi quadri di comando motori, quadri di azionamento principali per ventilatori e compressori industriali, azionamenti centrali per pompe nel trattamento delle acque e applicazioni pesanti marine e di processo.
I contatti subiscono un'usura significativa, rendendo il 3RT1975-6A uno dei ricambi di manutenzione più importanti per qualsiasi sito che utilizzi queste macchine.
La filosofia di progettazione SIRIUS mantiene la sostituzione dei contatti pratica. La serie di kit 3RT19 consente la manutenzione senza rimuovere il contattore dal quadro in molti tipi di installazione: il corpo modulare offre accesso diretto all'assemblaggio dei contatti. Ciò significa meno tempi di fermo, meno disconnessioni e un ritorno più rapido al servizio.
Specifiche chiave
| Parametro |
Valore |
| Codice articolo |
3RT1975-6A |
| Produttore |
Siemens AG |
| Tipo di prodotto |
Kit di contatti di ricambio |
| Gamma di prodotti |
SIRIUS 3RT1 |
| Contattore compatibile |
3RT1075 |
| Contenuto del kit |
3 contatti mobili + 6 contatti fissi + parti di montaggio |
| Poli |
Contatti principali a 3 poli |
| Corrente nominale |
400A (AC-3) |
| Tensione massima |
600V |
| Classe di dimensione del contattore |
S12 |
| Dimensioni |
77 × 72 × 94 mm |
| Paese di origine |
Germania |
Il ciclo di usura dei contatti a 400A
Ogni volta che il 3RT1075 si apre sotto carico, si forma un arco tra i contatti che si separano. L'arco dura una frazione di millisecondo, ma a 400A l'energia in quell'intervallo è significativa. Erode una piccola quantità di materiale di contatto ad ogni operazione.
Il materiale eroso si deposita come residuo nero carbonizzato sulle superfici di contatto. Nel corso di centinaia o migliaia di cicli di commutazione, questa erosione si accumula. Lo spessore del contatto diminuisce. La molla di pressione del contatto si deflette meno. La geometria della superficie passa da piatta e liscia a bucata e irregolare.
Questi cambiamenti aumentano la resistenza di contatto. Una maggiore resistenza di contatto significa più calore generato all'accoppiamento dei contatti, il che accelera l'erosione.
I segnali di avvertimento sono chiari: temperatura elevata ai terminali principali, pitting visibile, odore di metallo riscaldato durante commutazioni pesanti e, nei casi avanzati, il suono di un arco più duro del solito alla chiusura.
Se non affrontati, i contatti usurati alla fine si saldano: le superfici in lega d'argento ammorbidite si fondono durante un evento di interruzione. Un contattore saldato non può aprirsi in condizioni di guasto e presenta un pericolo per la sicurezza. L'ispezione regolare e la sostituzione tempestiva del kit con il 3RT1975-6A prevengono questo esito.
Tutti e tre i poli insieme: perché la sostituzione parziale è una cattiva pratica
Un comune istinto di riduzione dei costi è quello di sostituire solo il polo più usurato. È la scelta sbagliata. Quando un polo raggiunge la soglia di usura, gli altri due sono vicini: a 200kW e oltre, tutte e tre le fasi trasportano una corrente quasi uguale e subiscono un'energia d'arco quasi uguale per ciclo.
Sostituire solo un polo significa che i restanti due dovranno essere sostituiti presto, richiedendo un secondo arresto e un secondo intervento di manutenzione.
La sostituzione completa del kit con il 3RT1975-6A riporta il contattore a una linea di base uniforme su tutti i poli. Il prossimo intervallo di manutenzione è prevedibile e coerente. Il costo totale della manodopera è inferiore: un intervento invece di due.
Ricambi SIRIUS e il sistema più ampio
Il 3RT1975-6A rientra nel programma strutturato di ricambi SIRIUS di Siemens. La linea di prodotti di kit di contatti 3RT19 copre la maggior parte delle dimensioni dei telai dei contattori SIRIUS 3RT1, con codici articolo specifici per ogni dimensione del telaio e corrente nominale.
Oltre al kit di contatti, Siemens offre kit di sostituzione bobine (serie 3RT1975-5AB per varie tensioni di bobina) e opzioni di sostituzione delle camere d'arco, rendendo il 3RT1075 un'unità completamente riparabile piuttosto che un dispositivo usa e getta alla fine della vita utile dei contatti.
Domande frequenti
D1: Le temperature dei terminali principali sul 3RT1075 sono più alte del solito, ma i collegamenti dei cavi sono stretti. Il kit 3RT1975-6A è il passo successivo?
Con coppie di serraggio dei terminali confermate corrette, l'aumento della temperatura dei terminali indica un aumento della resistenza di contatto: l'usura dei contatti è la causa più comune. Ispezionare le superfici di contatto attraverso le aperture delle camere d'arco, se visibili. Se le superfici presentano un pitting significativo, perdita del profilo piatto o accumulo di carbonio che non può essere pulito, un kit 3RT1975-6A è l'azione corretta.
D2: Il 3RT1975-6A può essere installato mentre il corpo del contattore rimane nel quadro?
Nella maggior parte delle configurazioni del quadro, sì. L'assemblaggio dei contatti SIRIUS S12 è accessibile con il corpo montato. L'alimentazione del contattore deve essere completamente isolata e confermata spenta prima dell'accesso. I circuiti ausiliari devono essere disattivati. Con queste condizioni di sicurezza soddisfatte, i ponti di contatto e i contatti fissi possono essere rimossi e il nuovo kit installato senza scollegare i capicorda dei cavi principali.
D3: Dopo la saldatura dei contatti causata da un evento di guasto, un kit 3RT1975-6A riporterà il contattore in pieno servizio?
Se la saldatura è limitata alle facce di contatto e i componenti del meccanismo (molle, portaponti, gabbia dei poli) non sono danneggiati, un kit 3RT1975-6A può ripristinare il contattore. Se la corrente di guasto è stata sufficientemente elevata da deformare il portaponti o danneggiare le molle, la riparazione meccanica è meno certa. Ispezionare attentamente il meccanismo dopo aver rimosso i contatti saldati. In caso di dubbi sull'integrità del meccanismo, la sostituzione completa del contattore è la via più sicura.
D4: Esiste un metodo di ispezione visiva per i contatti del 3RT1075 prima di decidere se è necessario il kit 3RT1975-6A?
Le camere d'arco del contattore S12 offrono un accesso visivo limitato ai contatti fissi. Un'ispezione più chiara viene effettuata separando manualmente i contatti con l'azionamento disattivato e misurando lo spessore dei contatti con uno spessimetro rispetto allo spessore minimo specificato nei dati tecnici. La condizione della superficie (pitting pesante, craterizzazione o spostamento del materiale superficiale) è anche un indicatore qualitativo affidabile quando la misurazione diretta non è pratica.
D5: Quale coppia di serraggio deve essere applicata ai terminali principali del 3RT1075 S12 dopo l'installazione di un kit 3RT1975-6A?
La coppia di serraggio dei terminali principali per i collegamenti delle barre collettrici del 3RT1075 S12 è nell'intervallo di 14 Nm. Verificare sempre rispetto alla marcatura sulla variante specifica del terminale o sulla scheda tecnica del prodotto prima del serraggio finale, poiché le varianti di progettazione dei terminali potrebbero avere coppie specificate diverse. Terminali sotto-serrati producono la stessa firma termica dei contatti usurati e annulleranno il beneficio di un kit di contatti nuovo entro breve tempo.
