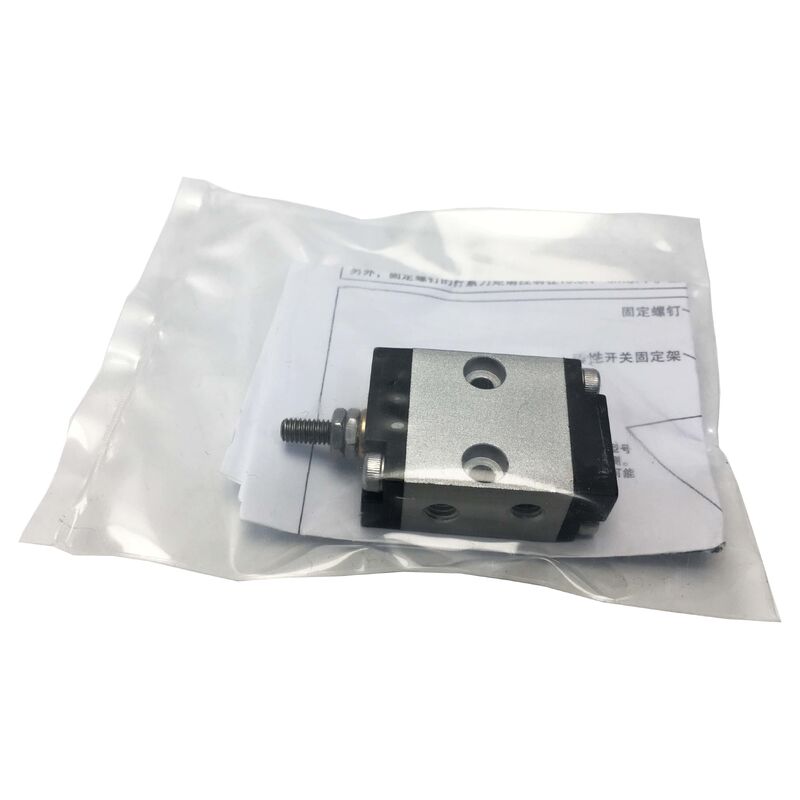

BDA10X5 Nuova fabbrica sigillata Koganei BDA10X5 cilindro BDA10-5
KOGANEI BDA10X5 Cylinder pneumatico multi-montaggio compatto
Numero della parte:BDA10X5
Produttore:KOGANEI Corporation (Giappone)
Tipo di prodotto:cilindro pneumatico compatto a montatura multipla
Serie:BDA
Soddisfazione:10 mm
Colpo:5 mm
Visualizzazione
Il BDA10X5 è un cilindro pneumatico da montaggio compatto della serie KOGANEI BDA con un foramento di 10 mm e una corsa di 5 mm.Questo cilindro d'aria a doppia azione è progettato per l'azione di piccoli movimenti nelle applicazioni di automazione industriale.
Ideale per operazioni di pick-and-place, micro-clamping, espulsione di parti, indicizzazione e movimento lineare a corto raggio in ambienti con spazio ristretto in cui è essenziale una precisione ripetibile.un produttore giapponese con una vasta esperienza nella pneumatica di precisione, ha progettato la serie BDA per fornire flessibilità di installazione versatile senza richiedere diversi tipi di carrozzeria cilindrica per ogni orientamento di montaggio.
L'apertura da 10 mm con configurazione a 5 mm di corsa si rivolge alle applicazioni leggere e a corto raggio nelle attrezzature di montaggio di precisione, nei sistemi di movimentazione dei semiconduttori, nella produzione di dispositivi medici,linee di assemblaggio dell'elettronica, e macchine per la trasformazione alimentare.
Specificità principali
| Parametro |
Valore |
| Numero della parte |
BDA10X5 |
| Produttore |
KOGANEI Corporation |
| Serie |
BDA |
| Tipo di cilindro |
Compatto a doppia azione |
| Borsa |
10 mm |
| Ictus |
5 mm |
| Flusso |
Aria compressa |
| Pressione di funzionamento |
0.05-0.7 MPa |
| Temperatura ambiente / fluido |
Da 5 a 60°C |
| Lubrificazione |
Non lubrificanti (compatibili con lubrificanti) |
| Tipi di montaggio |
Montaggio laterale (diretto) + 3 supporti opzionali |
| Opzione sensore |
Sensore con interruttore montabile |
| Paese di origine |
Giappone |
Flessibilità multi-montaggio
La caratteristica principale del cilindro BDA è la versatilità dell'installazione.
- Montaggio della flangia anteriore per l'installazione faccia a faccia
- Montaggio della flangia posteriore per il montaggio da dietro il cilindro
- Montaggio a clevis/pivot per applicazioni che richiedono movimenti a rotazione
Questa progettazione consente ai costruttori di macchine di utilizzare lo stesso corpo cilindrico in più posizioni, semplificando l'inventario di ricambi e riducendo la complessità degli appalti.
Applicazioni tipiche
- Applicazione dell'etichetta con controllo preciso della profondità di stampa
- Ejezione parziale da apparecchiature o nidi
- Apparecchi per la lavorazione di pezzi fragili
- Azionamento delle valvole per i flaps dei diverter leggeri
- Microalimentazione nei sistemi di indicizzazione
Sensore di posizione e integrazione PLC
Il BDA10X5 è compatibile con gli interruttori dei sensori KOGANEI che rilevano la posizione del pistone alla fine del colpo.fornire ai controllori della macchina la conferma che sono stati completati i movimenti di avanzamento o di ritiro.
Sono disponibili sia i sensori a stato solido (3 fili) sia quelli a interruttore a canna (2 fili), con posizioni di montaggio regolabili per la regolazione fine.
Qualità dell'aria e servizio
Per una prestazione ottimale, utilizzare aria compressa pulita e secca con un filtro-regolatore a monte impostato sulla pressione di funzionamento desiderata (0,05 a 0,7 MPa).Le guarnizioni standard dei cilindri sono progettate per l'aria non lubrificata, preferita nelle applicazioni pulite o a contatto con gli alimenti.
Se si utilizza aria lubrificata, mantenere una lubrificazione continua per evitare la degradazione del sigillo.
Domande frequenti
D1: Il BDA10X5 non sta completando la corsa. La pressione di alimentazione è confermata a 0,4 MPa. Cosa si dovrebbe verificare per primo?
Controllare se sono installate le valvole di controllo del flusso, poiché una valvola ad ago quasi chiusa può causare questo sintomo.Controllare l'esistenza di interferenze meccaniche o usura della tenuta interna che consenta il bypass dell'aria.
D2: Il BDA10X5 è adatto per ambienti in camera bianca?
Il BDA10X5 standard non è specificamente indicato per l'uso in camera bianca.specificare la variante CS-BDA (sistema pulito) che utilizza sigilli speciali e metodi di costruzione per ridurre al minimo la generazione di particelle.
D3: Qual è l'approccio raccomandato per l'installazione del BDA10X5 con il metodo di montaggio laterale diretto?
Per il montaggio delle viti utilizzare fori nel corpo del cilindro, evitando di stringerlo troppo per evitare la distorsione del corpo.Applicare il composto di blocco del filo e assicurarsi che la superficie di montaggio sia piatta e rigida per evitare la deviazione durante il funzionamento.
D4: Il cilindro colpisce correttamente ma l'interruttore del sensore non si attiva in modo affidabile. Che regolazione è necessaria?
Lo scarico del sensore lungo il binario di montaggio fino a quando la luce di indicazione mostra il segnale più forte e più coerente alla fine della corsa.I sensori bicolori di KOGANEI facilitano questo processo di regolazione.
D5: Qual è la durata di vita prevista del set di sigilli BDA10X5 e quando è necessario sostituire i sigilli?
Progettato per una durata di servizio superiore a 10 milioni di cicli in aria pulita e adeguatamente filtrata.velocità ridotta, o ammortizzamento morbido alla fine della corsa.
