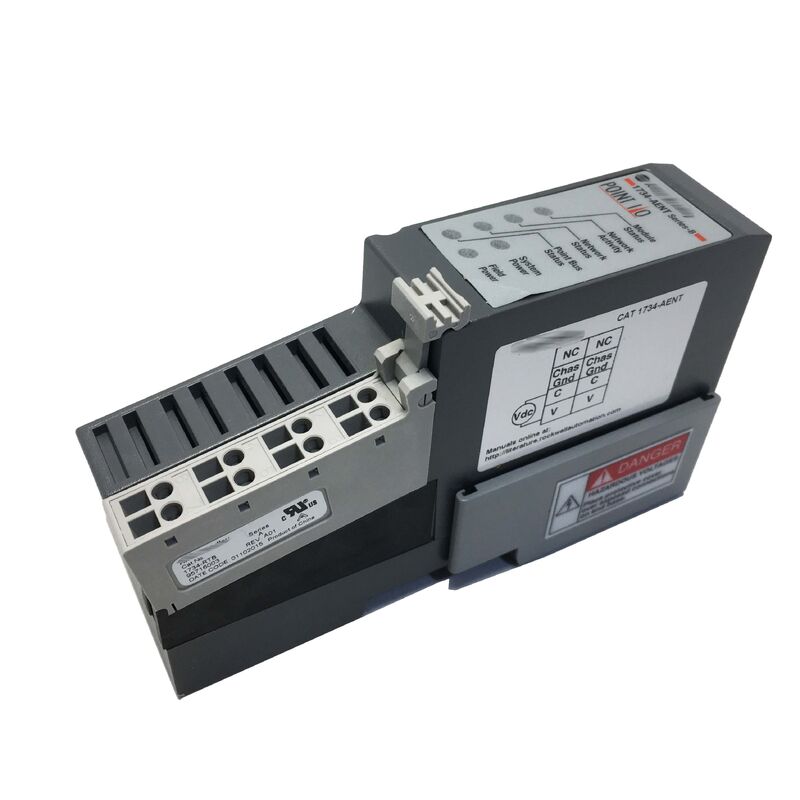

1734-AENT Nuovo modulo di adattatore Ethernet AB 1734AENT originale
Allen-Bradley 1734-AENT
Numero della parte:1734-AENT
Produttore:Allen-Bradley / Rockwell Automation (USA)
Tipo di prodotto:EtherNet/IP Communication Adapter ¥ Serie I/O POINT
Famiglia di prodotti:1734 PUNTO I/O
Voltaggio di ingresso:24 V di corrente nominale (intervallo 10-28,8 V di corrente)
Visualizzazione
Il 1734-AENT è l'adattatore EtherNet/IP per il sistema 1734 POINT I/O di Allen-Bradley, il modulo che collega un rack POINT I/O a ControlLogix, CompactLogix,o qualsiasi altro controller compatibile con EtherNet/IP.
Installalo nella posizione più a sinistra di una rotaia di I/O POINT, collega il cavo Ethernet RJ45 e l'intero rack di I/O diventa un nodo di rete che il controller può indirizzare, leggere,e scrivere in tempo reale.
Il sistema di I/O POINT è una piattaforma di I/O densa e modulare, i singoli moduli di I/O sono larghi solo 12 mm, consentendo un'I/O ad alta densità in uno spazio compatto.
Ogni modulo scorre sulla rotaia DIN e si collega al modulo successivo tramite il backplane del POINTBus sul retro dell'assemblaggio,con il 1734-AENT alla testa che traduce tra il POINTBus e la rete Ethernet.
The adapter can support up to 63 POINT I/O modules in a single node — up to 504 combined I/O points — making a single 1734-AENT capable of managing a substantial portion of a machine's I/O with just one network address.
Ciò che rende il 1734-AENT un dispositivo di campo versatile è la combinazione del livello di applicazione CIP (Common Industrial Protocol) con il trasporto fisico standard EtherNet / IP.
CIP è lo stesso livello di protocollo usato su ControlNet e DeviceNet,Quindi i controller Logix comunicano con i moduli POINT I/O attraverso il 1734-AENT utilizzando lo stesso paradigma di programmazione degli altri dispositivi CIP , non sono necessari convertitori di protocollo.
Specificità principali
| Parametro |
Valore |
| Numero della parte |
1734-AENT |
| Produttore |
Allen-Bradley / Rockwell Automation |
| Tipo di prodotto |
EtherNet/IP POINT I/O Adapter |
| Voltaggio di ingresso |
24V di corrente nominale (10-28,8V di corrente) |
| Consumo di energia |
4.5W max a 28,8V di corrente continua |
| Corrente di accensione |
6A massimo a carica |
| Uscita di POINTBus |
1000 mA (per i moduli I/O connessi) |
| Velocità di rete |
10/100 Mbps, a doppio doppio doppio o completo |
| Autonegoziazione |
- Sì, sì. |
| Moduli massimi |
63 Moduli di I/O PUNTO |
| Punti di I/O massimi |
504 |
| Topologie |
Stella, albero, lineare |
| Collegamento |
RJ45 (cavo di categoria 5) |
| Montaggio |
Righe DIN, verticale |
| Protocollo |
CIP / EtherNet/IP |
| Protezione dalla polarità |
- Sì, sì. |
EtherNet/IP ¢ Perché è importante per l'I/O distribuito
EtherNet/IP utilizza l'hardware Ethernet standard IEEE 802.3 e la rete TCP/IP, ma aggiunge il livello di applicazione CIP che gli conferisce un comportamento deterministico e industriale.
The key capability for distributed I/O is implicit messaging — the 1734-AENT and its connected controller establish a cyclic I/O connection that automatically exchanges I/O data at a defined rate without any application programming on the controller side beyond the initial configuration.
In pratica, ciò significa che un controller CompactLogix o ControlLogix vede i moduli I/O POINT collegati a un 1734-AENT come se fossero I/O locali.i dati di ingresso vengono automaticamente aggiornati al RPI (Requested Packet Interval) configurato, e i dati di uscita vengono scritti automaticamente.
Il programmatore del controller non gestisce la comunicazione Ethernet; la piattaforma Logix la gestisce in modo trasparente.
Il 1734-AENT supporta anche la messaggistica esplicita con messaggi non ciclici per modifiche di configurazione, letture di parametri o diagnostica.
Questo viene utilizzato durante la messa in servizio, la risoluzione dei problemi o quando il controller deve richiedere lo stato del modulo al di fuori del normale ciclo di aggiornamento I / O.
Assegnazione degli indirizzi IP e messa in servizio della rete
Il 1734-AENT supporta l'assegnazione dell'indirizzo IP tramite strumenti di rete standard BOOTP o DHCP che assegnano automaticamente un indirizzo IP a un dispositivo appena connesso.Rockwell Automation fornisce un'utilità BOOTP/DHCP come parte dei set di strumenti RSLinx e Studio 5000.
La prima volta che l'adattatore viene acceso, trasmette una richiesta BOOTP. Il server BOOTP risponde con l'indirizzo IP assegnato.
Una volta assegnato e confermato un indirizzo IP statico,si raccomanda di configurare l'adattatore per utilizzare l'indirizzo memorizzato fisso piuttosto che BOOTP/DHCP dinamico questo impedisce i cambiamenti di indirizzo IP se un server DHCP è temporaneamente non disponibile al riavvio.
Nella maggior parte delle applicazioni di controllo di produzione, gli indirizzi degli adattatori I/O sono fissi per evitare che il controller perda la sua connessione I/O perché un contratto di locazione DHCP è scaduto o un server DHCP non è raggiungibile.
Fornitori di energia per l'espansione
Il 1734-AENT fornisce 1000mA di corrente POINTBus ai moduli di I/O connessi. For configurations that exceed this budget — which happens when many analog or specialty I/O modules are used — expansion power supplies (1734-EP24DC or equivalent) must be inserted in the rail at appropriate positions.
Una fonte di alimentazione di espansione può alimentare fino a 17 moduli aggiuntivi.
La pianificazione del posizionamento dell'alimentazione di espansione è un passo importante nella progettazione di nodi di I/O POINT più grandi.
Domande frequenti
D1: Il 1734-AENT è collegato e alimentato ma non appare sulla rete EtherNet/IP. Il collegamento di rete LED è disattivato.
Un LED a collegamento scuro significa che la connessione fisica Ethernet non è stata stabilita. Controllare che il cavo Cat 5 sia collegato saldamente alla porta RJ45 dell'adattatore, non sia danneggiato,e si collega a una porta di commutazione attiva.
Se il cavo e l'interruttore sono collegati correttamente, verificare che la tensione di alimentazione di corrente continua di 24 V sia compresa tra i 10 e i 28,8 V ai terminali di alimentazione dell'adattatore.
L'adattatore deve essere alimentato prima di tentare la comunicazione in rete.
Se il LED di collegamento si accende ma l'adattatore non appare ancora sulla rete, procedere alla messa in servizio dell'indirizzo IP utilizzando l'utilità BOOTP.
D2: Quante connessioni simultanee del controller può supportare il 1734-AENT?
Il 1734-AENT supporta connessioni da più controller contemporaneamente.mentre i controller aggiuntivi possono stabilire connessioni di ascolto solo per leggere i dati di ingresso.
Ciò consente ai sistemi di supervisione o di monitoraggio di osservare i dati di I/O di POINT senza interferire con la proprietà di I/O del controllore primario.
Il numero totale di connessioni simultanee è limitato dalla capacità del tavolo di connessione dell'adattatore ¢ consultare la documentazione utente dell'adattatore per il limite specifico nella versione del firmware installata.
D3: Un modulo di I/O di POINT in posizione 32 mostra errori di comunicazione, ma tutti gli altri moduli funzionano. Il modulo 1734-AENT mostra uno stato normale. Qual è la causa più probabile?
Gli errori di comunicazione isolati del modulo con un adattatore funzionante indicano in genere un problema locale di POINTBus o il modulo interessato stesso ha fallito,le sue connessioni POINTBus ai moduli adiacenti non sono completamente installate, oppure il modulo ha attirato troppa corrente POINTBus e ha innescato una condizione di limite di potenza.
Rimuovere e rimettere il modulo in posizione 32. Controllare se è installato un alimentatore di espansione se la rotaia ha più di ~ 17 moduli.
Se il problema segue il modulo in una posizione diversa, il modulo ha fallito e deve essere sostituito.
D4: Il 1734-AENT viene sostituito in un sistema in esecuzione.
L'indirizzo IP e tutti i dati di configurazione sono memorizzati nel modulo stesso, non nell'hardware del rack I/O.
Quando viene installato un nuovo 1734-AENT,deve essere assegnato lo stesso indirizzo IP dell'unità originale utilizzando l'utilità BOOTP o Studio 5000 e la configurazione delle dimensioni del telaio I/O deve corrispondere al numero di moduli collegati.
Una volta impostato l'indirizzo IP e il controller ha ristabilito la connessione I/O, il sistema dovrebbe tornare al normale funzionamento senza modifiche al programma del controller.
D5: Qual è la differenza tra il 1734-AENT e il 1734-AENTR?
Il 1734-AENTR ha due porte Ethernet con un interruttore incorporato.supporto per la topologia DLR (Device Level Ring) oltre alle topologie stellare e lineare/daisy-chain.
Il DLR fornisce tolleranza ai guasti a livello di rete una singola rottura del cavo in qualsiasi punto dell'anello non interrompe la comunicazione I/O perché l'anello si riconfigura intorno alla rottura.
Per le applicazioni in cui è necessaria una disponibilità continua di I/O nonostante i guasti del cavo, il 1734-AENTR è la scelta appropriata.
