6ES7550-1AA01-0AB0 Simatic S7-1500 Modulo contatore 6ES75501AA010AB0 Nuovo originale

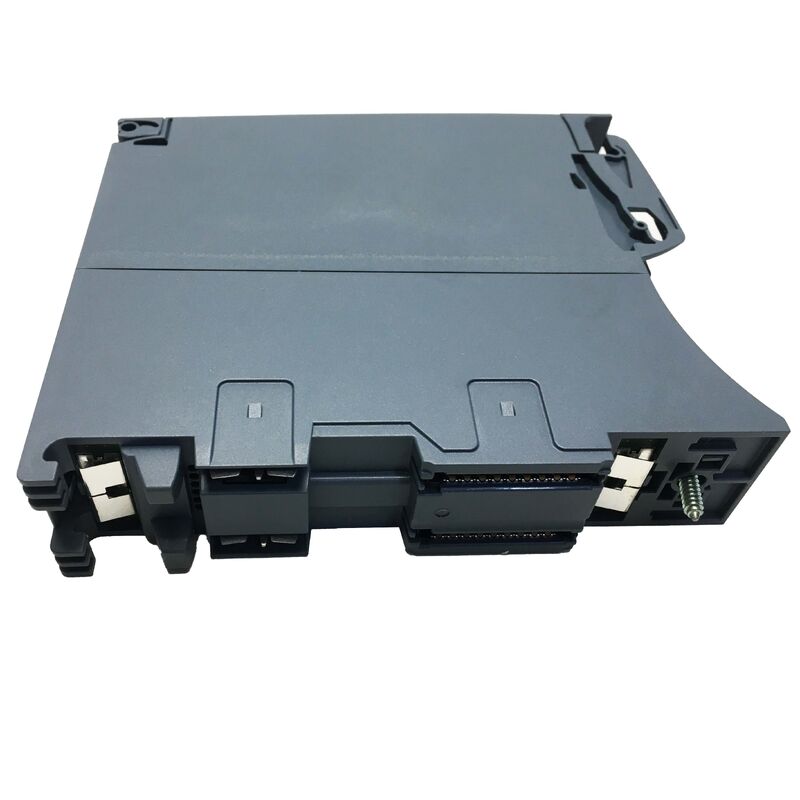

6ES7550-1AA01-0AB0∙ Siemens SIMATIC S7-1500 TM Conteggio 2x24V ∙ 2-Canale Contatore ad Alta Velocità / 24V Incremental Encoder / Detection Position

Conteggio TM 2x24V

L'architettura modulare della SIMATIC S7-1500 è progettata attorno a moduli funzionali specializzati che gestiscono compiti impegnativi indipendentemente dal ciclo di elaborazione della CPU principale.Il 6ES7550-1AA01-0AB0 TM Count 2x24V è uno di questi moduli tecnologici un modulo di contatore dedicato che elabora segnali di codifica ad alta velocità a velocità che il ciclo di scansione della CPU non può seguire in modo affidabile.

Per il conteggio delle posizioni e il rilevamento degli eventi a velocità di migliaia di impulsi al secondo,l'approccio del ciclo di programma non conta e produce valori di posizione inaffidabiliIl modulo TM Count affronta questo problema elaborando impulsi di codifica nell'hardware indipendentemente dalla scansione della CPU. Il modulo conta, confronta e genera le uscite in tempo reale,quindi rende i risultati disponibili per la CPU tramite l'immagine del processo del modulo.

Specificità principali

Cosa conta e rileva il modulo

Conteggio degli impulsi ad alta velocità:Conteggio degli impulsi di codificazione a frequenze fino a 200 kHz (secondo la specifica TM Count 2x24V) ‡ adatto a codificatori rotanti ad alta velocità su macchine di produzione.

Determinazione della posizione incrementale:Conteggiando gli impulsi di quadratura A/B da un codificatore incrementale, il modulo traccia la posizione angolare o lineare all'interno di un ciclo di macchina.Il conteggio accumulato rappresenta la posizione rispetto all'ultimo riferimento di localizzazione.

Controllo della porta:Gli ingressi DI possono essere configurati come portali hardware che consentono o disabilitano il conteggio in base a segnali esterni (interruttore di partenza della macchina, sensore di presenza del prodotto,il trigger di sincronizzazione) senza caricare la CPU con la gestione delle interruzioni.

Scenari di applicazione

Sistema di posizionamento del trasportatore:Un trasportatore di linea di produzione utilizza un codificatore incrementale sull'albero motore.Il TM Count 2x24V traccia la posizione della cintura e innesca segnali di uscita specifici del prodotto quando gli obiettivi passano attraverso le stazioni di trattamento.

Conteggio dei prodotti delle macchine da imballaggio:Un'imballatrice ad alta velocità ha bisogno di dati precisi sul conteggio dei prodotti.con uscite di confronto che attivano gli attuatori di separazione dei lotti al conteggio corretto.

Domande frequenti

Q1: Qual è la frequenza massima di conteggio del TM Count 2x24V (6ES7550-1AA01-0AB0)?

Il TM Count 2x24V elabora segnali di codificatore 24V. La frequenza di ingresso massima dipende dalla modalità di conteggio configurata.la frequenza massima è superiore a quella in modalità quadraturaPer i limiti di frequenza precisi per ogni modalità di conteggio, si rimanda al manuale hardware Siemens TM Count 2x24V.L'operazione tipica comprende le frequenze di codifica utilizzate nelle applicazioni industriali delle macchine utensili e dei trasportatori.

D2: Il 6ES7550-1AA01-0AB0 supporta gli encoder assoluti SSI?

No. Il TM Count 2x24V supporta solo codificatori incrementali e codificatori di impulsi a 24 V. Non supporta codificatori assoluti SSI (Synchronous Serial Interface).il modulo SIMATIC S7-1500 TM PosInput (serie 6ES7551-xxxx-0AB0) è il modulo appropriato. Confermare il tipo di codificatore nell'applicazione prima di selezionare il modulo.

D3: Come si integra il modulo TM Count con il programma CPU S7-1500?

Il modulo TM Count comunica con la CPU tramite il bus S7-1500.e le assegnazioni di output sono configurate tramite STEP 7 (TIA Portal) utilizzando la configurazione hardware del modulo e i blocchi di funzione di sistema (SFB)La CPU legge i valori del contatore e scrive i parametri di controllo nell'immagine del processo del modulo.

D4: Le uscite di confronto di 6ES7550-1AA01-0AB0 possono funzionare più velocemente del ciclo di scansione PLC?

- Sì, è vero.Le uscite di confronto sul TM Count 2x24V reagiscono ai valori del contatore nell'hardware la uscita si accende quando il contatore raggiunge il valore di confronto configurato indipendentemente dal tempo del ciclo di scansione del PLCQuesta reazione hardware è il vantaggio chiave dell'approccio modulo tecnologico: il tempo di uscita è preciso e deterministico, non dipende da quando la CPU elabora l'immagine di uscita.

D5: Qual è la larghezza di 6ES7550-1AA01-0AB0 nel rack S7-1500?

Il TM Count 2x24V ha una larghezza di 35 mm nel rack S7-1500.Esso occupa uno slot nel rack S7-1500 e si installa con il metodo di connessione del modulo standard utilizzato in tutta la famiglia di prodotti S7-1500.
