AS2211F-02-10SA Nuovo Giunto Pneumatico SMC AS2211F-02-10SA Nuovo Sigillato

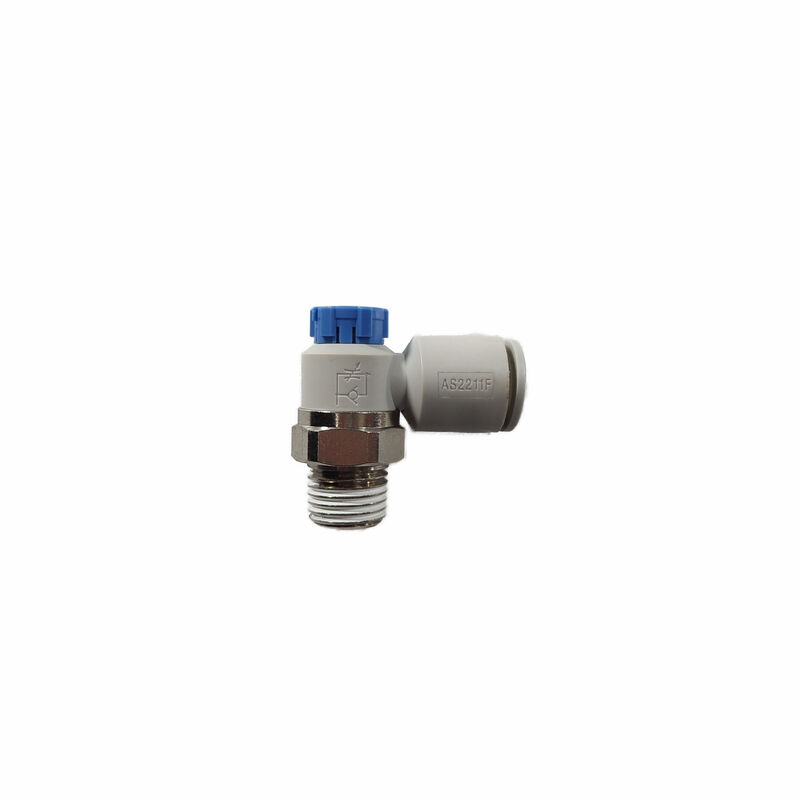

Regolatore di velocità a gomito SMC AS2211F-02-10SA con controllo in ingresso

Applicazioni di movimento pneumatico

L'SMC AS2211F-02-10SA controlla il flusso d'aria in ingresso a un attuatore pneumatico. Le aree di applicazione includono macchine per imballaggio, assemblaggio automatizzato e attrezzature per la movimentazione dei materiali con circuiti di controllo con misurazione in ingresso.

Regola e blocca

La regolazione dell'ago imposta il flusso d'aria per regolare la velocità dell'attuatore. Una manopola a pressione blocca l'impostazione dopo la regolazione. La sua configurazione a gomito instrada il tubo ad angolo retto rispetto alla porta filettata.

Dati di connessione e operativi

Elementi essenziali per l'installazione

Controllare il simbolo di direzione del flusso prima dell'installazione. Inserire completamente il tubo e verificare la tenuta. Regolare gradualmente la velocità, quindi bloccare la manopola. Mantenere la pressione operativa entro i limiti sia del controller che del tubo selezionato.

FAQ

D1: Questo modello controlla il flusso d'aria in ingresso o in uscita?
R: Misura il flusso d'aria in ingresso all'attuatore.

D2: Quale dimensione di tubo accetta?
R: Tubi con diametro esterno di 10 mm.

D3: Che filettatura utilizza?
R: Filettatura conica per tubi R 1/4 con sigillante.
