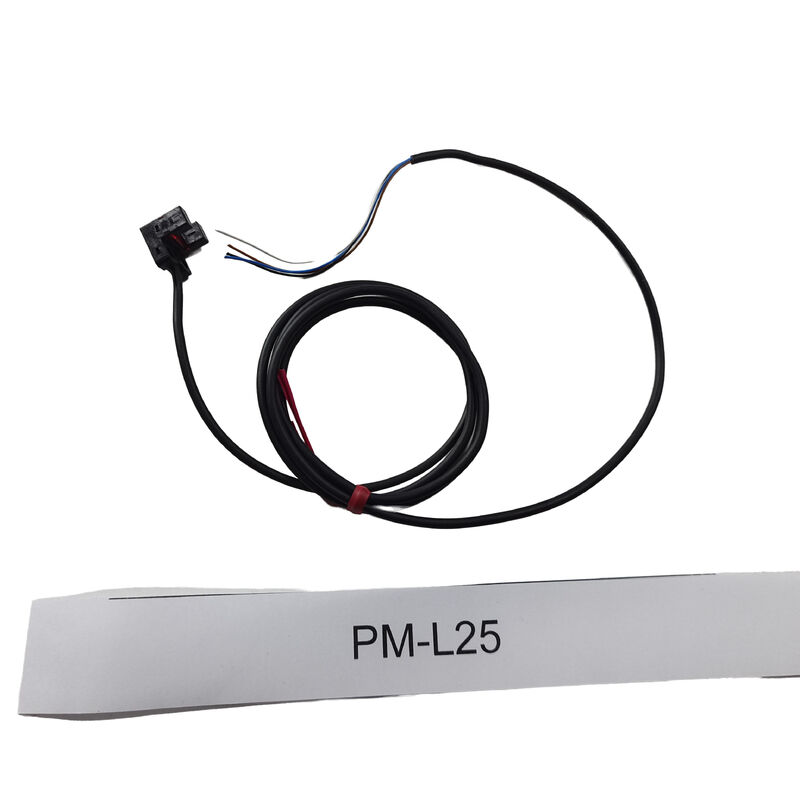

Sensore fotoelettrico a fessura Panasonic PM-L25 NPN
Rileva la posizione senza contatto
Il Panasonic PM-L25 rileva bersagli opachi che passano attraverso una fessura fissa di 6 mm. Il suo amplificatore integrato semplifica l'integrazione in apparecchiature compatte. Il corpo di tipo L si adatta a installazioni attorno a flag mobili e piccoli meccanismi.
Dove si inserisce
Le aree di applicazione includono l'assemblaggio elettronico, le attrezzature di imballaggio e la movimentazione automatizzata. I compiti tipici includono il rilevamento della posizione di riposo di un carrello, la conferma del movimento del meccanismo e il conteggio di linguette opache che passano attraverso la fessura.
Specifiche elettriche e di rilevamento
| Parametro |
Specifiche |
| Modello |
PM-L25 |
| Distanza di rilevamento |
6 mm, fissa |
| Bersaglio minimo |
Oggetto opaco di 0,8 x 1,2 mm |
| Tensione di alimentazione |
5-24 V CC ±10% |
| Consumo di corrente |
≤15 mA |
| Tipo di uscita |
NPN a collettore aperto |
| Modalità di uscita |
Uscite separate Light-ON e Dark-ON |
| Corrente di collettore massima |
50 mA |
| Tempo di risposta |
≤20 µs luce ricevuta; ≤80 µs luce interrotta |
| Grado di protezione |
IP64 |
| Lunghezza cavo |
1 m |
Condizioni di installazione e funzionamento
Posizionare il bersaglio in modo da interrompere completamente il fascio. L'indicatore arancione si accende quando il fascio viene ricevuto. Operare tra -25 e +55°C senza condensa o ghiaccio. A +50°C o superiori, montare il sensore su un corpo metallico.
FAQ
D1: Il PM-L25 è un sensore NPN o PNP?
R: Ha uscite NPN a collettore aperto.
D2: Richiede un amplificatore esterno?
R: No. L'amplificatore è integrato.
D3: Può fornire segnali sia Light-ON che Dark-ON?
R: Sì. Sono fornite due uscite separate.
D4: Qual è il bersaglio più piccolo specificato?
R: Un oggetto opaco di 0,8 x 1,2 mm.
