Contattore ABB AX25301081 25A con bobina 24V AC
Commutazione di motori trifase

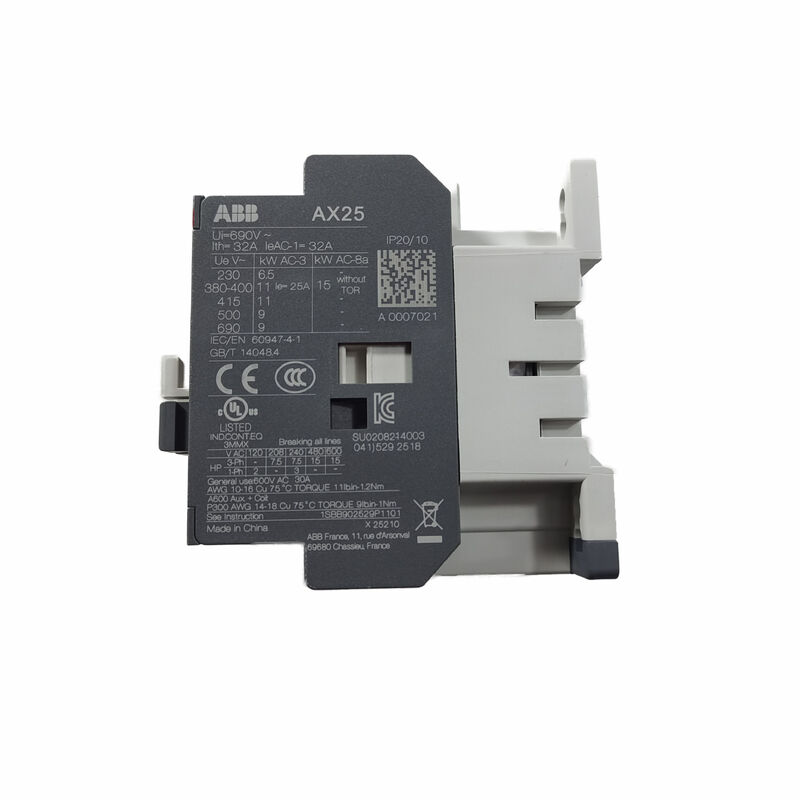

L'ABB AX25301081, designato AX25-30-10-81, è un contattore tripolare per il controllo di motori e circuiti di potenza. La sua bobina da 24V AC opera a 50/60Hz. Tre contatti principali normalmente aperti commutano il carico. Un contatto ausiliario normalmente aperto integrato supporta le funzioni del circuito di controllo.
Specifiche elettriche
| Parametro |
Specifiche |
| Designazione del prodotto |
AX25-30-10-81 |
| ID prodotto ABB |
1SBL931074R8110 |
| Contatti principali |
3 NA |
| Contatto ausiliario integrato |
1 NA |
| Tensione bobina |
24V AC, 50/60Hz |
| Corrente nominale AC-3 |
25A a 380/400V, 55°C |
| Potenza motore AC-3 |
11kW a 380/400V |
| Corrente nominale AC-1 |
32A a 690V, 40°C |
| Tipo di terminale |
Morsetti a vite |
Integrazione circuito di controllo
Il contatto ausiliario può fornire un circuito di mantenimento o un segnale di stato operativo. Blocchi ausiliari compatibili montati frontalmente o lateralmente consentono contatti di controllo aggiuntivi. Selezionare la protezione da sovraccarico e cortocircuito in base al motore e al circuito.
Aree di applicazione
Le applicazioni adatte includono quadri pompe, sistemi di ventilazione, nastri trasportatori e macchinari industriali. Selezionare il contattore in base alla tensione operativa, alla corrente del motore e al ciclo di commutazione.
FAQ
D1: Quale alimentazione di bobina richiede questo contattore?
R: 24V AC a 50/60Hz.
D2: Quanti contatti ausiliari sono integrati?
R: Un contatto normalmente aperto.
D3: Qual è la sua potenza nominale per motori a 400V?
R: 11kW in regime AC-3.
D4: Fornisce protezione da sovraccarico del motore?
R: No. È necessario un dispositivo di protezione separato adeguato.
