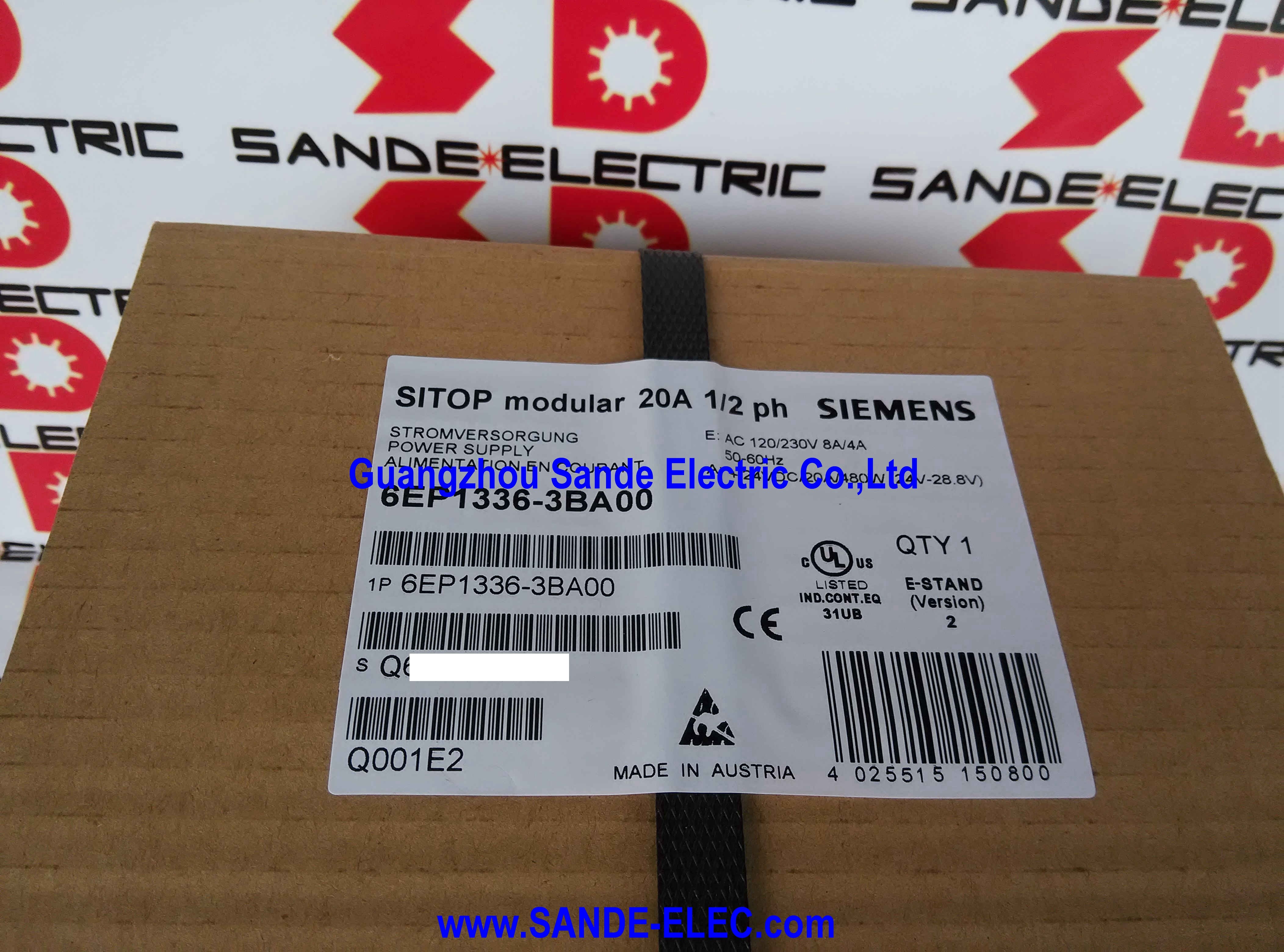

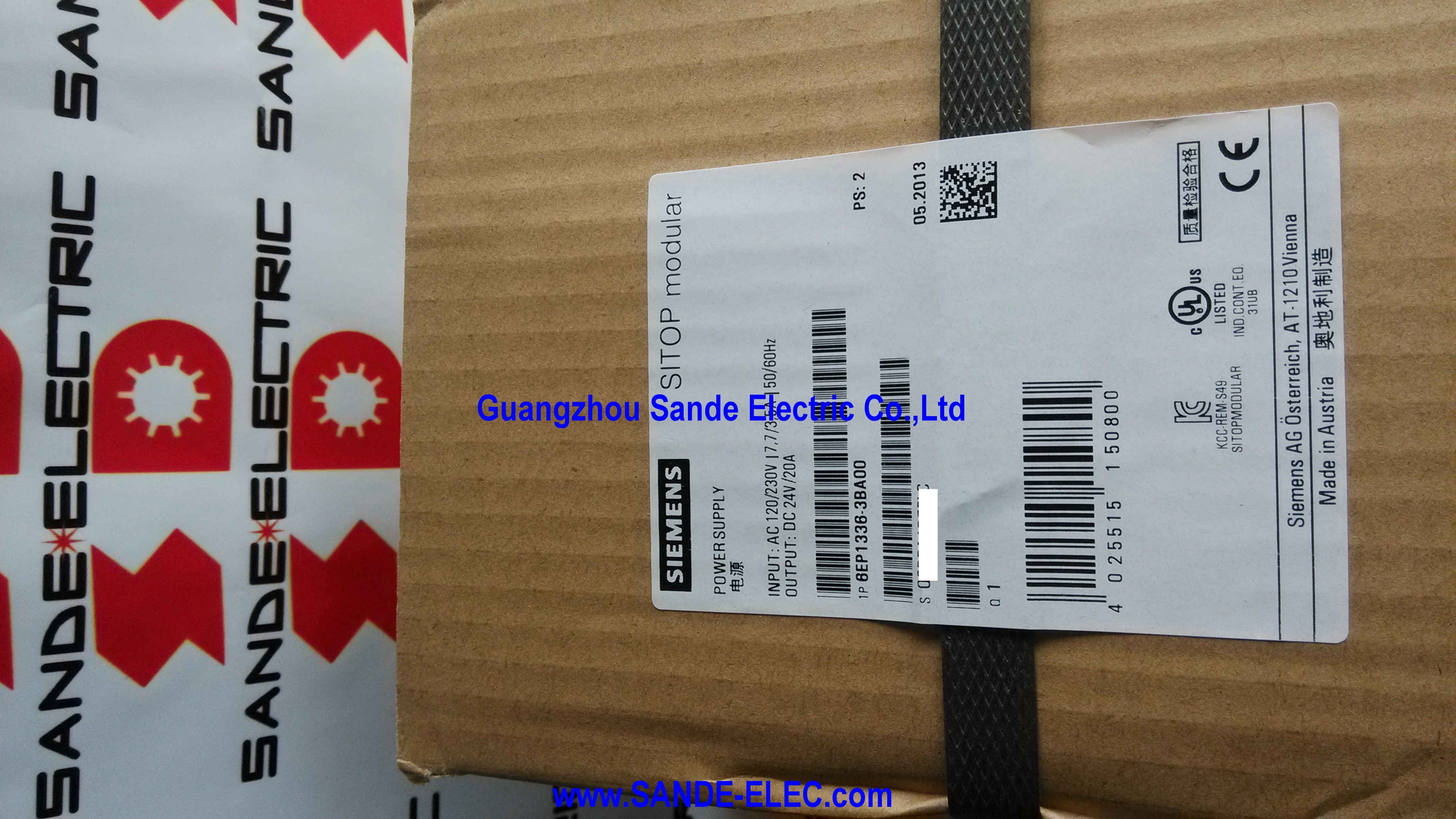

Sitop Modular 20 Stabilizzato 6EP1336-3BA00 6EP1 336-3BA00 6EP1336-3BAOO

Siemens 6EP1336-3BA00 SITOP Modulare 24V DC / 20A / 480W Fornitura di alimentazione PSU8200 / Input AC a largo raggio / Potenza Boost / DIN Rail

SITOP Modular

Il 6EP1336-3BA00 è l'alimentatore modulare Siemens SITOP da 20 A il punto di riferimento del settore per l'alimentazione in corrente continua affidabile a 24 V in macchine e sistemi complessi.A 480 W di uscita continua con un'entrata a largo raggio di corrente alternata di 85 ‰ 275 V, questa unità accetta praticamente qualsiasi alimentazione elettrica monofase in tutto il mondo senza cambi di pulsante o interruttore.il 6EP1336-3BA00 si accende correttamente.

La funzione Power Boost è la caratteristica che distingue SITOP Modular dalle alimentatrici industriali di base.l'alimentazione in corrente continua deve spingere 3×10 volte la corrente nominale dell'interruttore per una frazione di secondo per guidare l'interruttore nella regione di spinta magnetica (istantanea). Il 6EP1336-3BA00 fornisce fino a 60A per 25ms 3 volte la sua uscita nominale di 20A specificamente per attivare questi interruttori in modo affidabile.un ramo difettoso attira corrente continua, non fa scattare l'interruttore e può causare danni o incendio.

Il comportamento del cortocircuito è selezionabile tra due modalità.la corrente di alimentazione è limitata al suo valore nominale e la tensione di uscita scende ¢ utile per i sistemi in cui il carico deve ricevere una certa potenza anche durante un guastoIn modalità di spegnimento a blocco, l'alimentazione si spegne in caso di corto circuito e richiede un ripristino manuale utile per la risposta ai guasti controllata in cui il sistema deve fermarsi e avvisare l'operatore.

Specificità principali

Nota di sostituzione 6EP1336-3BA10

Il 6EP1336-3BA10 è il sostituto diretto confermato da Siemens per il 6EP1336-3BA00.le stesse funzioni Power Boost e LED. La differenza fisica è la larghezza dell'alloggiamento 90 mm per il 3BA10 rispetto a 160 mm per il 3BA00.

Domande frequenti

D1: Cos'è la funzione Power Boost e perché è importante?

Il Power Boost fornisce fino a 60A per 25ms 3 volte la corrente nominale di 20A. Questa corrente di picco è essenziale per attivare gli interruttori magnetici sulla distribuzione di corrente continua 24V.Il movimento magnetico di un interruttore standard richiede 5-10 volte la sua corrente nominale per partire istantaneamente. Senza una corrente di potenziamento sufficiente, un ramo difettoso potrebbe non scattare il suo interruttore, lasciando il guasto sostenuto.eliminazione rapida dei dispositivi di protezione a valle.

D2: Qual è la differenza tra il comportamento di cortocircuito di corrente costante e quello di chiusura a blocco?

In modalità corrente costante, l'alimentazione limita la sua corrente di uscita a circa il valore nominale quando l'uscita è a corto circuito ̇ la tensione di uscita collassa, l'alimentazione rimane accesa,e il carico riceve una corrente protettaQuando il cortocircuito viene rimosso, l'alimentazione si riprende automaticamente.l'alimentazione disconnette completamente l'uscita e si blocca . Selezionare lo spegnimento di blocco quando un guasto deve fermare il sistema e innescare una risposta dell'operatore.

D3: La tensione di uscita è regolabile? qual è lo scopo di regolare al di sopra di 24V DC?

L'uscita è regolabile da 24V a 28,8V DC. Una tensione di uscita più elevata compensa la caduta di tensione in lunghe corse di cavo tra l'alimentazione e carichi distanti da 24V.Se l'alimentazione si trova a un'estremità di un grande pannello o macchina e i carichi sono all'altra estremità, la resistenza del cavo riduce la tensione terminale al carico.Misurare la tensione terminale al carico critico più distante prima di regolare.

D4: È possibile collegare più unità 6EP1336-3BA00 in parallelo per aumentare la corrente?

Sì. La gamma SITOP Modular supporta il funzionamento parallelo con distribuzione di carico simmetrica opzionale. La tensione di uscita è impostata in modo identico su entrambe le unità, e entrambe alimentano il bus DC 24V condiviso.Per condivisione del carico completamente automatica, i moduli di ridondanza di Siemens (ad esempio, il modulo di ridondanza SITOP) vengono aggiunti alla configurazione parallela per una vera operazione di ridondanza N + 1.

D5: Da dove proviene il 6EP1336-3BA00 dopo la sospensione?

Attraverso il mercato posteriore delle PSU SITOP, che è già presente, i distributori autorizzati da Siemens (qualora esistano ancora scorte), i rivenditori specializzati di alimentatori industriali e i fornitori di eccedenze verificate.il 6EP1336-3BA10 è il sostituto diretto con prestazioni elettriche identiche in un alloggiamento più stretto. Confermare lo spazio del pannello prima di specificare il 3BA10 come sostituzione di un impianto 3BA00 esistente.
