Moduli 6ES7132-4BD00-0AB0 6ES7 132-4BD00-0AB0 6ES7132-4BDOO-OABO

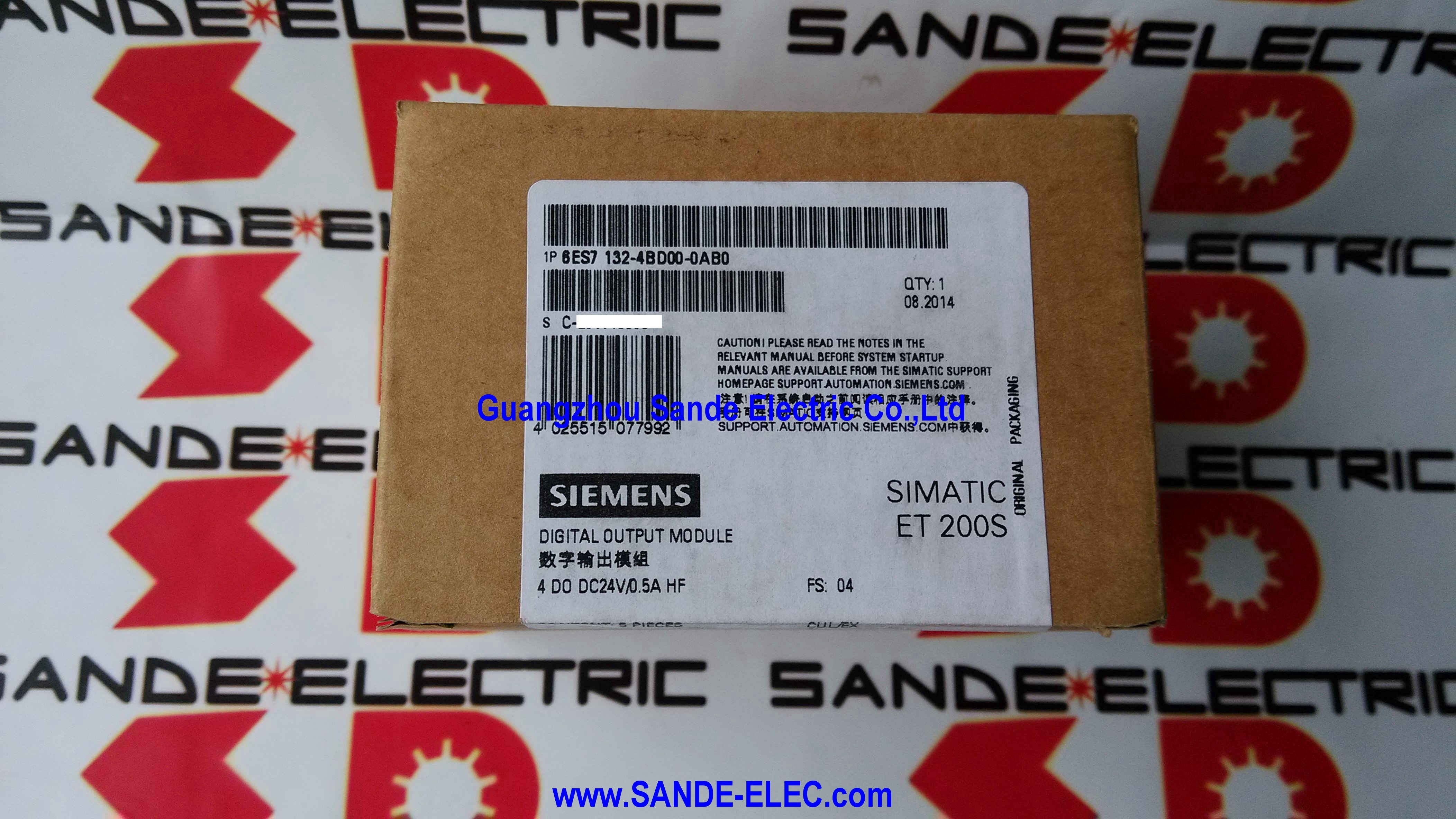

6ES7132-4BD00-0AB0 ∙ SIMATIC ET 200S 4DO Digital Output Module ∙ 24VDC / 0.5A per canale / HF Diagnostics / 100μs / 15mm / Short-circuit Detection

Output a 4 canali, larghezza 15 mm ¢ integrazione di un armadio denso

Il sistema distribuito di I/O ET 200S è costruito attorno a moduli elettronici stretti e monofunzionali.Per le stazioni di I/O distribuite con spazio limitato, scatole di giunzione della linea di produzione o stazioni di controllo compatte ­ la larghezza di 15 mm consente una elevata densità di I/O con più moduli montati fianco a fianco in un piccolo spazio.

Ciascuno dei quattro canali commuta 24VDC fino a 0,5 A sufficiente per valvole solenoidi (in genere da 0,1 a 0,4 A), lampade indicatrici, piccole bobine di relé,di una lunghezza di 20 mm o più ma non superiore a 50 mm,.

Specificità principali

HF High Feature Means Diagnostics per canale

I moduli elettronici ET 200S sono designati:ST (norma)oHF (elevata caratteristica). Il 6ES7132-4BD00-0AB0 ha la designazione HF.

La differenza pratica è la capacità diagnostica. Il modulo di uscita standard (ST) commuta i suoi canali e conferma lo stato di uscita, ma non identifica quale canale specifico ha sviluppato un guasto.Il modulo HF aggiunge il rilevamento di cortocircuito termico canale per canaleQuando il carico di un canale di uscita attira corrente eccessiva, un solenoide preso, un segmento di cablaggio cortocircuito,o una bobina di valvola difettosa il modulo HF identifica e segnala il canale specifico che ha avuto un difetto.

Il rapporto di guasto torna attraverso il modulo di interfaccia ET 200S al buffer diagnostico della CPU.la stazione di ingegneria può individuare quale canale di uscita e quale dispositivo di campo sta causando la condizione di sovraccaricoPer i sistemi con molti attuatori distribuiti su un layout distribuito, questo restringe l'indagine dei guasti da "da qualche parte sulla stazione 4" a "canale 2 della slot del modulo 3, stazione 4".

Scenari di applicazione

Controllo della valvola solenoide su una macchina di riempimento:Otto moduli di uscita ET 200S in una stazione distribuita controllano 32 valvole pneumatiche.senza tirare ogni connettore di elettronoide per la prova manuale.

Controllo dell'attuatore del trasportatore:Attuatori a 24 Vdc (spingitori, fermi, deviatori) su una linea di produzione controllata attraverso stazioni distribuite ET 200S. Ogni modulo da 15 mm nella stazione compatta alimenta quattro canali di attuatore.

Circuiti di lampadine di segnale:Lampade multiple a torre di segnale 24VDC e indicatori di stato alimentati da canali di uscita 4DO in una stazione ET 200S di un armadietto di macchine.

Domande frequenti

Q1: Qual è la differenza tra la variante 6ES7132-4BD00-0AB0 (HF) e la variante Standard (ST)?

La variante ST (ad esempio 6ES7132-4BD02-0AA0) fornisce la funzione di uscita 4DO di base senza diagnostica per canale.La variante HF aggiunge il rilevamento di cortocircuito termico su ogni singolo canale di uscita e segnala i guasti per canale alla CPU. scegliere la ST per gli impianti a basso costo in cui non è necessaria la diagnostica per canale; scegliere la HF in cui è necessaria una trasparenza diagnostica per ridurre il tempo di manutenzione.

D2: Il 6ES7132-4BD00-0AB0 può scambiare carichi induttivi direttamente?

Sì, con le opportune precauzioni. Il transistor di uscita è denominato a 0,5A. I carichi induttivi (valvole solenoidi, bobine di rilassamento) generano retro-EMF alla disattivazione.Il circuito di uscita del modulo fornisce una protezione di base, ma per grandi carichi induttivi o lunghi cicli di commutazione, l'aggiunta di un diodo a rotazione libera o circuito di soppressione attraverso il carico riduce lo stress sul transistor di uscita e prolunga la vita del modulo.Verificare le caratteristiche di carico induttivo specifico rispetto alla potenza nominale del modulo.

D3: Quanti moduli 6ES7132-4BD00-0AB0 possono essere montati in una stazione ET 200S?

Il numero dipende dal modulo di interfaccia ET 200S nella stazione e dalla sua espansione massima di I/O.Ogni 6ES7132-4BD00-0AB0 occupa 4 bit di uscita e un slot fisico sulla riga del modulo terminale ET 200S. The interface module's documentation specifies the maximum number of electronic modules per station and the total backplane power budget — confirm both constraints when planning a station configuration.

D4: Come sono collegate le uscite del 6ES7132-4BD00-0AB0?

Il modulo utilizza il modulo terminale ET 200S (serie TM-E o TM-P) per il cablaggio di campo.e il modulo elettronico si attacca al modulo terminale senza disturbare il cablaggio del campoCiò consente di rimuovere il modulo elettronico e sostituirlo per il servizio senza disconnettere i cavi di campo.

D5: Quali sono gli indicatori LED del 6ES7132-4BD00-0AB0?

Il modulo dispone di quattro LED di stato di uscita verde (uno per canale) che indicano quando ogni uscita è alimentata,e un indicatore diagnostico che si accende quando viene rilevato un guasto (cortocircuito) su qualsiasi canale. The channel-specific LED pattern combined with the diagnostic indicator allows a field technician to visually identify which channel is active and whether any fault condition is present without connecting a laptop.
