Siemens 6ES7134-4NB51-0AB0 | Modulo SIMATIC ET 200S 2AI RTD High Feature — 15 bit / ±0,1% / 2/3/4 fili / Compensazione di linea

Ingresso RTD ad alte funzionalità: risoluzione a 15 bit con compensazione del cavo incorporata

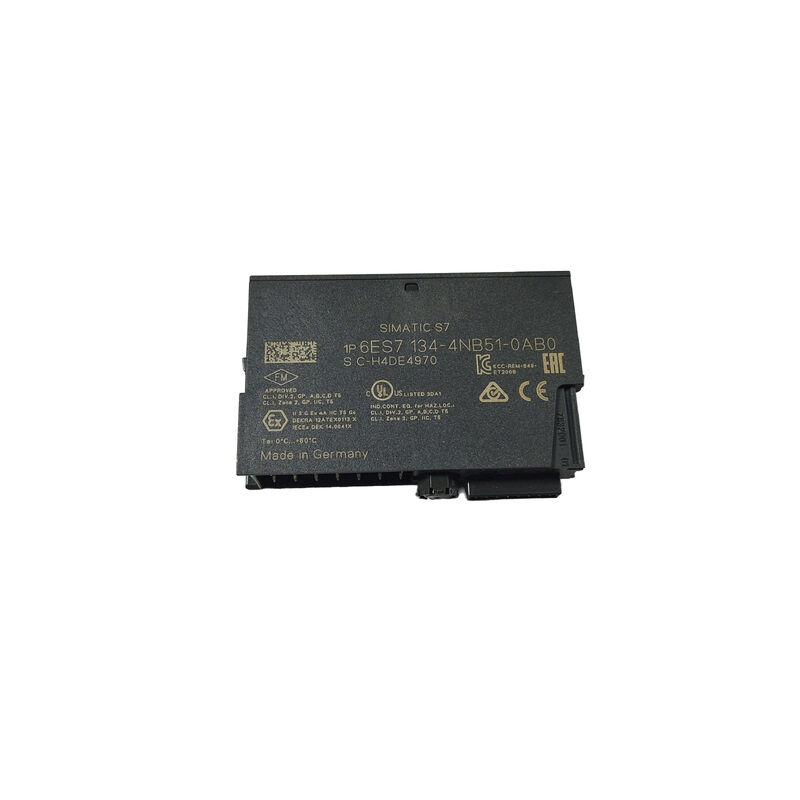

Il 6ES7134-4NB51-0AB0 è il modulo di ingresso analogico 2AI RTD High Feature per la periferia decentrata Siemens SIMATIC ET 200S. Due canali di ingresso accettano ciascuno un rilevatore di temperatura a resistenza (RTD) — un sensore Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120 o Cu10 — e restituiscono una misurazione della temperatura al master Profibus DP con una risoluzione di 15 bit più il segno. Con una precisione di ±0,1% si tratta di una delle possibilità di immissione della temperatura più precise nella gamma di moduli analogici ET 200S.

La designazione "High Feature" (HF) è una distinzione significativa. I moduli RTD standard della famiglia ET 200S forniscono una risoluzione inferiore e una misurazione meno precisa. Il modulo HF aggiunge una risoluzione più elevata (15 bit contro 13 bit sui moduli standard) e una compensazione della resistenza di linea interna, la caratteristica che lo differenzia maggiormente nelle applicazioni sul campo.

Compensazione della resistenza della linea internarimuove l'errore di misurazione della temperatura causato dalla resistenza del cavo che collega il sensore RTD al modulo. Nelle installazioni RTD a 2 fili, la resistenza del cavo si aggiunge direttamente alla resistenza del sensore ed è indistinguibile dalla temperatura: un cavo da 20 ohm assomiglia ad un offset di temperatura da 20 ohm (circa 50°C a Pt100). Il circuito di compensazione interno del modulo HF misura e sottrae questo errore di resistenza del cavo senza richiedere una correzione esterna, rendendo pratiche le installazioni a 2 fili con una precisione ragionevole per distanze in cui il cablaggio a 2 fili rappresenta la scelta economica.

Le installazioni a 3 e 4 fili eliminano l'errore di resistenza del cavo sul sensore utilizzando le tradizionali tecniche di rilevamento Kelvin o a ponte, ma richiedono più conduttori per sensore. Il modulo supporta tutte e tre le configurazioni di cablaggio, offrendo al progettista del sistema flessibilità nella strategia di cablaggio del sensore in base alla posizione del sensore.

Specifiche chiave

6ES7134-4NB51 vs 6ES7134-4NB01 — RTD vs termocoppia

Entrambi portano il prefisso "NB" e la designazione High Feature, ma misurano diversi tipi di sensori:

Questi due moduli non sono intercambiabili: entrambi accettano lo stesso modulo terminale ET 200S, ma l'elettronica e la tecnica di misura sono completamente diverse. Confermare il tipo di sensore nell'installazione prima di specificarlo.

Domande frequenti

D1: Quali tipi di sensori RTD sono compatibili con 6ES7134-4NB51-0AB0?

Il modulo accetta tipi RTD industriali standard in platino e nichel: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 e Cu10 (curve standard DIN/IEC). Il tipo di sensore viene configurato per canale nei parametri del modulo ET 200S durante la configurazione hardware di STEP 7 o TIA Portal. Confermare il tipo di sensore installato nell'applicazione prima della configurazione.

Q2: Quale modulo terminale è necessario per 6ES7134-4NB51-0AB0?

Il modulo richiede un modulo terminale ET 200S: TM-E15S24-AT (morsetto a vite, 6ES7193-4CL20-0AA0) o TM-E15C24-AT (morsetto a molla, 6ES7193-4CL30-0AA0). Il modulo terminale fornisce i terminali per il cablaggio di campo e si collega fisicamente alla guida ET 200S. I moduli terminali devono essere ordinati separatamente.

D3: Come funziona la compensazione della resistenza della linea interna e quando è importante?

In un circuito RTD a 2 fili, il cavo che collega il sensore al modulo trasporta la corrente di misurazione e introduce anche una resistenza che si aggiunge alla lettura del sensore come errore di offset della temperatura. La compensazione interna applica una correzione basata su una misurazione di riferimento nota per sottrarre questa resistenza del cavo dal risultato. Ciò è particolarmente importante per cavi lunghi a 2 fili: a Pt100, ogni 1 Ω di resistenza del cavo introduce circa 2,5°C di errore di misurazione senza compensazione. Il modulo HF riduce questo errore senza richiedere un cablaggio a 3 o 4 fili.

Q4: Il 6ES7134-4NB51-0AB0 è fuori produzione. Esiste un attuale sostituto Siemens?

Il sistema ET 200S è stato sostituito dalla piattaforma ET 200SP. L'ET 200SP offre moduli di ingresso RTD equivalenti con capacità di misura compatibili. Per le installazioni ET 200S esistenti, procurarsi il codice 6ES7134-4NB51-0AB0 tramite il mercato post-vendita ET 200S. Per la progettazione di nuovi sistemi utilizzare l'equivalente ET 200SP. Conferma il tipo esatto di sostituzione con Siemens Industry Mall.

D5: Sul 6ES7134-4NB51-0AB0 il LED SF è acceso. Cosa indica questo?

Il LED SF (errore di gruppo) indica un errore a livello di modulo, in genere un segnale del sensore fuori intervallo (circuito aperto, cortocircuito o lettura del sensore oltre l'intervallo configurato) o un errore hardware del modulo. Leggere i dati diagnostici tramite STEP 7 o TIA Portal per identificare il codice di errore specifico. L'RTD a circuito aperto (rottura del cavo del sensore) è la causa più comune dell'attivazione del LED SF; si presenta come una lettura superiore o inferiore a seconda del tipo di interruzione.
