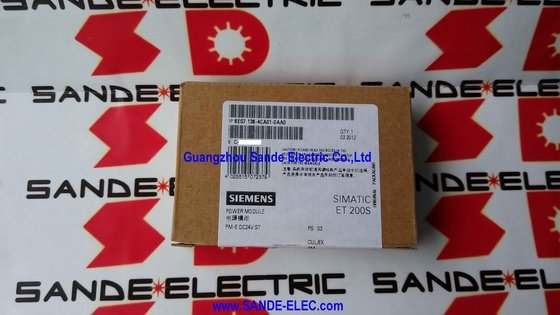

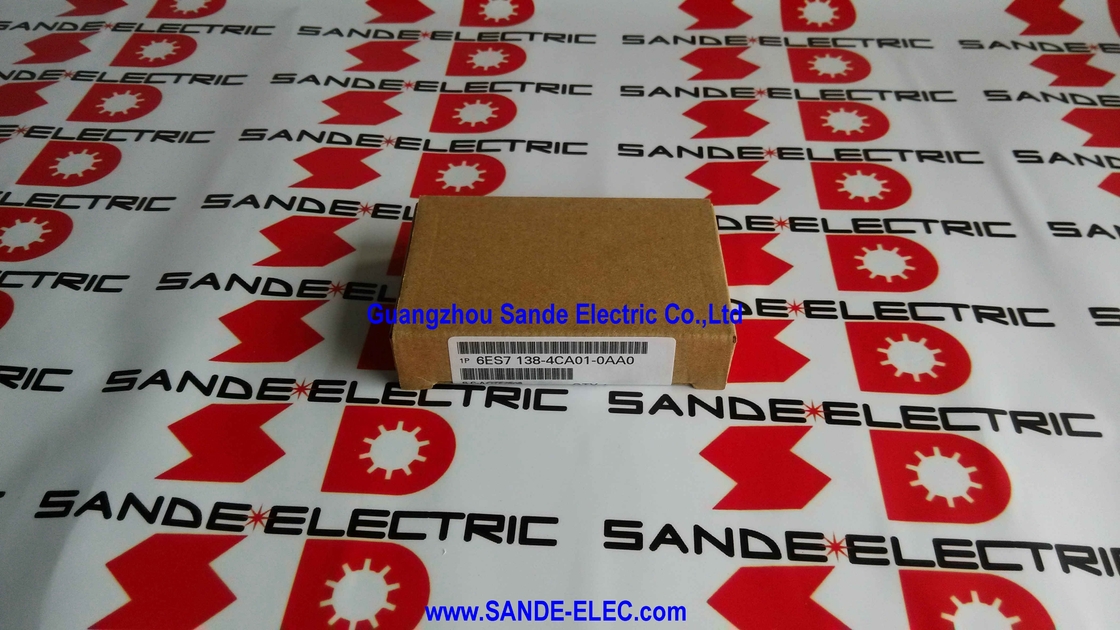

Siemens6ES7138-4CA01-0AA0 | Modulo Power SIMATIC DP PM-E ​​per ET 200S — DC 24 V / 10 A / Diagnostica / 15 mm

PM-E — Punto di ingresso dell'alimentazione per il gruppo di moduli ET 200S

In un nodo di periferia decentrata SIMATIC ET 200S il PM-E ​​(Power Module — Electronic) definisce il dominio di alimentazione per i moduli che lo seguono a destra nella fila dei morsetti. Ciascun PM-E ​​riceve 24 V CC da un'alimentazione esterna e la distribuisce alla barra di alimentazione elettronica dei moduli I/O adiacenti. I moduli a destra di un PM-E ​​traggono la loro potenza operativa dal gruppo di alimentazione di quel PM-E ​​fino al successivo PM-E ​​o al confine della fila di terminali.

Il 6ES7138-4CA01-0AA0 garantisce la separazione potenziale — isolamento galvanico tra la tensione di carico (DC 24 V dall'alimentazione esterna) e il bus backplane Profibus DP. Questa separazione impedisce ai disturbi dell'alimentazione di campo di raggiungere il bus di comunicazione del backplane e isola i gruppi di alimentazione gli uni dagli altri quando vengono utilizzati più moduli PM-E ​​in un nodo ET 200S.

La diagnostica per la tensione di carico mancante è integrata. Se l'alimentazione a 24 V CC del PM-E ​​si guasta o non rientra nelle specifiche, il modulo invia un messaggio diagnostico al master Profibus DP: il controller riceve automaticamente la notifica di errore senza richiedere un cablaggio di monitoraggio esterno.

Specifiche chiave

Protezione esterna da cortocircuito: fase di progettazione richiesta

Il 6ES7138-4CA01-0AA0 non dispone di una protezione interna da cortocircuito sul lato della tensione di carico. A monte deve essere installato un dispositivo di protezione esterno: è specificato un interruttore automatico con caratteristica di intervento C. Questo è un requisito di progettazione, non un'opzione. Senza l'interruttore esterno, un cortocircuito nel cablaggio di campo o in un modulo collegato non dispone della protezione di limitazione della corrente da parte del PM-E ​​stesso. Dimensionare l'interruttore esterno per il carico collegato, non solo per il massimo del modulo da 10 A.

Domande frequenti

Q1: Cosa significa "PM-E" nella convenzione di denominazione dell'ET 200S?

PM-E sta per Power Module Electronic. È il modulo che fornisce la tensione di alimentazione dell'elettronica a un gruppo di moduli di periferia ET 200S adiacenti. A differenza del PM-D (Power Module Discrete), che fornisce corrente ai carichi di uscita discreti, il PM-E ​​alimenta i circuiti elettronici dei moduli I/O stessi. Più moduli PM-E ​​in un segmento di nodo alimentano l'elettronica in gruppi alimentati in modo indipendente.

Q2: Perché è necessario un interruttore automatico esterno con caratteristica C?

Il 6ES7138-4CA01-0AA0 non offre alcuna protezione interna da cortocircuito. Senza un interruttore a monte, un cortocircuito nel cablaggio di campo o un modulo in cortocircuito possono assorbire corrente illimitata dall'alimentazione, danneggiando il PM-E ​​e i moduli collegati. La caratteristica di intervento C è specificata perché i moduli PM-E ​​e I/O presentano una corrente di spunto capacitiva all'accensione: la maggiore tolleranza allo spunto della curva C impedisce interventi intempestivi durante il normale avvio proteggendo comunque dalle correnti di guasto effettive.

Q3: Cosa fa in pratica la diagnostica della tensione di carico mancante?

Se l'ingresso a 24 V CC del PM-E ​​scende al di sotto della soglia di rilevamento, il modulo genera un messaggio diagnostico che il master Profibus DP legge come errore del modulo. Il programma PLC del master riceve l'errore e consente al sistema di controllo di reagire alla perdita della tensione di alimentazione dell'ET 200S, spegnendo regolarmente gli I/O interessati o generando un allarme. Ciò è molto più informativo rispetto alla semplice perdita della funzione I/O senza spiegazione.

Q4: Quanti moduli I/O alimenta un 6ES7138-4CA01-0AA0?

Il PM-E ​​alimenta tutti i moduli di periferia ET 200S del suo gruppo di alimentazione, dalla posizione del PM-E ​​al PM-E ​​successivo o alla fine della fila di morsetti, a seconda di quale situazione si verifica per prima. Il numero di moduli dipende dal consumo attuale di ciascun modulo del gruppo. La corrente totale per tutti i moduli del gruppo non deve superare 10 A a 60°C. Calcolare l'assorbimento di corrente elettronico totale di tutti i moduli del gruppo e verificare che rimanga entro questo limite.

D5: Il 6ES7138-4CA01-0AA0 è fuori produzione. Qual è l'attuale sostituto di Siemens?

Il sistema ET 200S stesso è stato sostituito dalla piattaforma ET 200SP. Per le installazioni ET 200S esistenti che richiedono la sostituzione del modulo PM-E, verificare la disponibilità attuale dei componenti Siemens tramite Siemens Industry Mall. Per le nuove installazioni la piattaforma attuale è l'ET 200SP con le proprie varianti di moduli di potenza. Confermare la disponibilità attuale e qualsiasi stato di interruzione con la catena di fornitura di Siemens prima di specificare.
