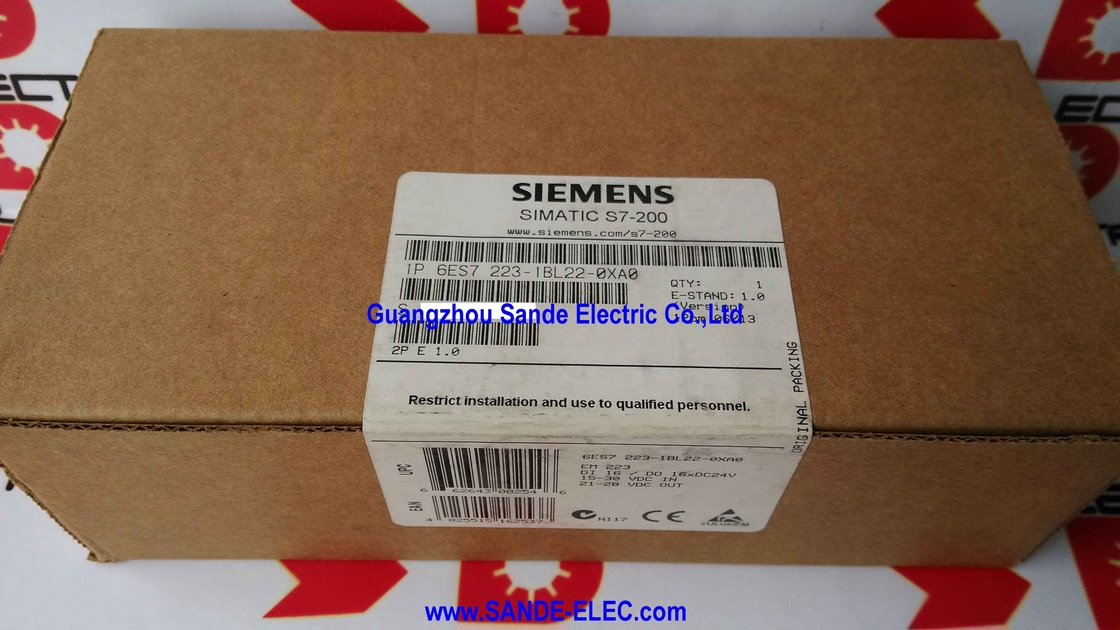

6ES7223-1BL22-0XA0∙ SIMATIC S7-200 EM 223 Digital I/O ∙ 16 DI + 16 DO / 24VDC / 0.5A per uscita / −20 a +60°C / 100×75×30mm

16 ingressi + 16 uscite in un unico modulo di espansione

Il 6ES7223-1BL22-0XA0 (EM 223) amplia il conteggio di I/O di una CPU SIMATIC S7-200 aggiungendo 16 ingressi digitali e 16 uscite digitali contemporaneamente.Un singolo EM 223 raddoppia la capacità di I/O di una CPU che inizia con 16 o meno punti di bordo, portando il sistema combinato ad una densità che copre la maggior parte dei requisiti di controllo delle macchine di piccole e medie dimensioni.

Il bus di espansione locale trasporta energia e dati tra la CPU e tutti i moduli di espansione collegati.Non è necessario alcun cablaggio di alimentazione separato per la comunicazione del modulo .

Specificità principali

Tolleranza di ingresso 24VDC

La tolleranza della tensione di ingresso di 24 VDC di ± 20% significa che il modulo legge in modo affidabile gli ingressi da 21 VDC a 28 VDC.Gli alimentatori industriali a 24 V sono raramente esattamente a 24 V. Una regolazione dell'alimentazione del ± 10% o sistemi a batteria con stati di carica variabili possono produrre tensioni in questo intervallo.La tolleranza di 21°28VDC dell'EM 223 garantisce che i segnali di ingresso siano correttamente riconosciuti nell'intero intervallo di variazione dell'alimentazione senza false letture o transizioni mancate.

I canali di uscita sono alimentati dalla stessa alimentazione a 24 V. La corrente di uscita di 0,5 A per canale copre le valvole solenoidi (tipicamente 0,1 ‰ 0,35 A), le lampade di indicazione,e piccole bobine di relè i tipi di carico degli attuatori standard nell'automazione delle macchine a questa densità di I/O.

Forma compatta 100 × 75 × 30 mm

Con 100 mm di altezza, 75 mm di larghezza e 30 mm di profondità, l'EM 223 occupa un terreno minimo.L'impronta modulare stretta del sistema S7-200 consente di impilare più moduli di espansione in una sezione di pannello senza l'impronta del telaio più grande dei sistemi basati su rack.

Per i pannelli di piccole macchine feeder, trasportatori, stazioni di imballaggio dove ogni millimetro di spazio DIN ha un costo,il fattore di forma compatto EM 223 mantiene il sistema di controllo entro una dimensione di camera gestibile.

Caratteristiche di protezione

Il modulo include la protezione contro la sovra corrente e la sovra tensione sui canali di uscita. Un'uscita cortocircuitata o sovraccaricata attiva il circuito di protezione, tagliando l'uscita prima che si verifichi un danno.Il modulo monitora la propria condizione di funzionamento e segnala gli stati di guasto alla CPU.

per gli impianti sul campo in cui il cablaggio di uscita può essere accidentalmente accorciato durante la manutenzione o il movimento dell'apparecchiatura,la protezione integrata previene i ripetuti guasti del modulo a causa di cortocircuiti in campo.

Scenari di applicazione

Espansione del controllo del trasportatore:Una CPU S7-200 gestisce un sistema trasportatore ma ha bisogno di ulteriori I/O per una nuova sezione di diverter.lampadari indicatori) al sistema S7-200 esistente senza sostituire la CPU.

Macchina di imballaggio:I meccanismi di azionamento, tenuta, taglio e rigetto del film richiedono più I/O rispetto a quelli forniti dalla CPU base S7-200.

Manutenzione di Legacy S7-200:Un EM 223 in una macchina in esecuzione fallisce.La sostituzione diretta 6ES7223-1BL22-0XA0 ripristina l'I/O senza modifiche al programma .

Domande frequenti

D1: Quali CPU S7-200 sono compatibili con il 6ES7223-1BL22-0XA0?

Il modulo di espansione EM 223 è compatibile con tutte le CPU S7-200 che supportano l'espansione locale: CPU 221 (limitata), CPU 222, CPU 224, CPU 224XP e CPU 226.La CPU 221 supporta un minor numero di moduli di espansione rispetto ai modelli superioriVerificare il numero massimo di moduli di espansione della CPU specifica prima di pianificare la configurazione del sistema.

D2: Quanti moduli EM 223 possono essere collegati a una CPU S7-200?

Il numero di moduli di espansione è limitato dal numero massimo di espansioni del tipo di CPU.La capacità di espansione totale è anche limitata dallo spazio di indirizzo I/O locale disponibile della CPU. Ogni EM 223 occupa due byte I/O (input) e due byte I/O (output) nell'immagine I/O della CPU.

Q3: Quale software di programmazione è utilizzato per il sistema S7-200 con EM 223?

STEP 7-Micro/WIN è il software di programmazione e configurazione per la serie S7-200.La porta di programmazione integrata della CPU si collega al PC di programmazione utilizzando un cavo PC/PPIPer la variante S7-200 SMART, STEP 7-MicroWIN SMART è il software corrispondente.

D4: Qual è la corrente massima di uscita per il 6ES7223-1BL22-0XA0, e può guidare direttamente i contattori del motore?

Ogni canale di uscita gestisce fino a 0,5A. Piccole bobine del contattore del motore (per contattori fino a pochi kilowatt) in genere attirano 0,1 ‰ 0,3A a 24VDC ‰ all'interno della potenza di uscita del EM 223.per bobine di contattori di dimensioni maggiori di 0.5A, è richiesto un relè intermedio con una bobina 24VDC con valore nominale entro il limite di 0,5A tra l'uscita EM 223 e la bobina del contattore.

D5: Cosa sostituisce il 6ES7223-1BL22-0XA0 per i nuovi progetti?

La parte di sostituzione diretta è il 6ES7223-1BL21-0XA0.La migrazione alla serie S7-1200 con i corrispondenti moduli di espansione SIMATIC S7-1200 fornisce un supporto, una piattaforma sviluppata attivamente con un'impronta di I/O simile.
