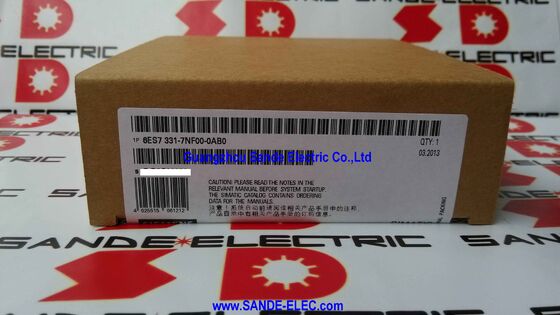

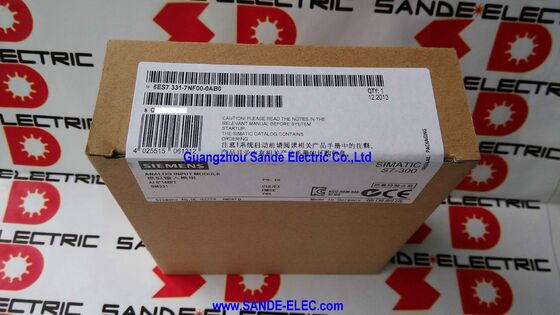

Input analogico SIMATICO SM 6ES7331-7NF00-0AB0 6ES7 331-7NF00-0AB0 6ES7 331-7NFOO-OABO

Siemens 6ES7331-7NF00-0AB0

8 Input analogici isolati, configurazione di gruppo di canali

Il 6ES7331-7NF00-0AB0 è il modulo di ingresso analogo a 16 bit SM 331 per Siemens SIMATIC S7-300. It provides eight isolated analogue input channels — four channel groups of two channels each — where each group is independently configured for measurement type (voltage or current) and measuring rangeDue canali del gruppo 0 possono essere impostati per la tensione mentre due del gruppo 1 sono impostati per la corrente, senza alcuna interazione tra i gruppi.

L'isolamento elettrico tra il modulo e il backplane della CPU S7-300 isolamento galvanico a 50V comune disconnette la terra del circuito di campo dalla terra del backplane del PLC.Questo protegge il PLC dalle tensioni di modalità comune presenti nel campo, elimina gli errori di misura del circuito di terra e fornisce un certo grado di protezione alla CPU in caso di guasto del circuito di campo.Il valore di 50 V COM definisce la tensione massima di modalità comune tra qualsiasi canale di ingresso e il terminale comune del modulo isolato.

A 55 ms per tutti e 8 i canali a tempo di integrazione di 16 bit (50 Hz di rigetto), l'SM 331 è ben indicato per l'elaborazione di applicazioni di misurazionee sensori di livello ̇ quando la velocità di misura è secondaria rispetto alla precisione e al rifiuto del rumoreIl tempo di integrazione può essere ridotto a 10 ms per un aggiornamento più rapido con una certa riduzione dell'immunità al rumore.

Specificità principali

6ES7331-7NF00 contro 6ES7331-7NF10

L'NF10 è la variante migliorata monitorizza i valori limite per tutti e 8 i canali e supporta la modalità isocrona (sincronizzata al ciclo della CPU).Entrambi portano gli stessi intervalli di input, risoluzione e isolamento. Conferma quale variante è installata quando si specifica una sostituzione: i due sono fisicamente simili ma hanno funzionalità diverse.

Domande frequenti

Q1: Come è configurato il tipo di misura per ciascun gruppo di canali sul 6ES7331-7NF00-0AB0?

Il tipo di misura (tensione o corrente) e l'intervallo di misura per ciascun gruppo di canali sono impostati in STEP 7 o TIA Portal Hardware Configuration.i parametri di ciascun gruppo di canali sono impostati sul range di input richiesto (e.g., 4?? 20mA o ±10V). I parametri vengono scaricati sul modulo come parte del progetto PLC. Non ci sono saltatori fisici per la selezione dell'intervallo.

D2: Il 6ES7331-7NF00-0AB0 può misurare direttamente i sensori di RTD o di termocoppia?

Per la misurazione RTD (Pt100, Ni100) è necessario il modulo dedicato SM 331 AI 8×RTD (6ES7331-7PF01-0AB0).è specificato il modulo SM 331 AI 8×TC (6ES7331-7PF11-0AB0)Se un trasmettitore RTD o termocoppia emette un segnale di 4 ‰ 20 mA, il 6ES7331-7NF00-0AB0 può accettare questo segnale convertito.

D3: Che cosa significa la designazione "isolato" per questo modulo?

Isolato significa che vi è una separazione galvanica tra i circuiti di ingresso di campo del modulo e il backplane della CPU S7-300.Il circuito di campo comune e il terreno del backplane della CPU non sono collegati all'interno del moduloQuesto elimina le correnti di circuito di messa a terra che introducono errori di misura quando i dispositivi di campo sono messa a terra in punti diversi e protegge il PLC da transienti di tensione a livello di campo e guasti.

D4: In che modo il tempo di integrazione influisce sulla precisione e sul rigetto del rumore?

I tempi di integrazione più lunghi migliorano il rigetto e la precisione del rumore.il modulo raggiunge la sua migliore immunità al rumorePer le misurazioni della temperatura e della pressione in prossimità di fonti di interferenza di frequenza della rete, la velocità di aggiornamento è più veloce, ma l'immunità al rumore è ridotta.L'integrazione a 100 ms è preferibilePer i cicli di processo più veloci, si selezionano in genere 20 ms o 16,67 ms (60 Hz di rigetto).

D5: Quale tipo di connettore anteriore richiede il 6ES7331-7NF00-0AB0?

Il connettore anteriore (ordine separato non incluso con il modulo) si inserisce nella faccia del modulo e accetta il cablaggio di campo.Due tipi di connettori anteriori sono disponibili per i moduli S7-300 a 40 poli: tipo vite (6ES7392-1AM00-0AA0) e tipo gabbia a molla (6ES7392-1BM00-0AA0).
