| Luogo di origine | Germania |
| Marca | SIMENS |
| Certificazione | CE RoHS |

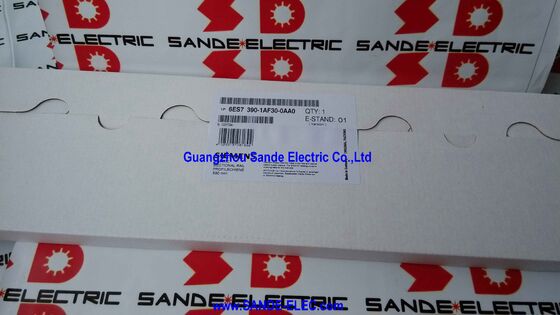

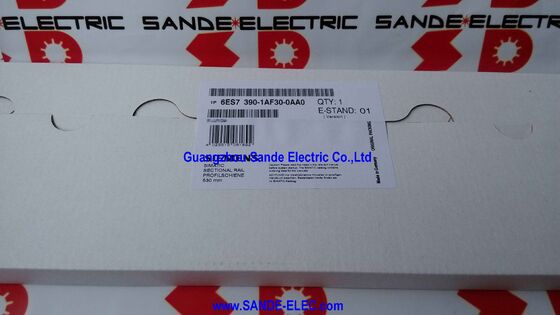

| Numero di modello | 6ES7390-1AF30-0AA0 |
IlSiemens 6ES7390-1AF30-0AA0è il binario di montaggio da 530 mm per il controller programmabile SIMATIC S7-300 la base strutturale con cui inizia ogni installazione S7-300.Prima che un modulo S7-300 venga installato sulla parete di un armadietto di controlloQuesta rotaia entra per prima.
L'alimentazione, la CPU, i moduli di segnale, i processori di comunicazione e i moduli di funzione si attaccano tutti a questa rotaia e si collegano attraverso il bus di backplane per formare una stazione PLC completa e funzionante.
La rotaia di montaggio S7-300 è un componente progettato appositamente e non una rotaia DIN generica.i punti di fissaggio dei connettori di bus sono specifici dell'architettura meccanica della famiglia S7-300.
I moduli si posizionano, si collegano elettricamente attraverso i connettori del bus inseriti attraverso le fessure del piano posteriore e sono fissati dalle viti di ritenuta alla base di ciascun modulo.
Il binario fornisce la rigidità meccanica che mantiene l'intero assemblaggio del modulo in posizione attraverso le vibrazioni, il ciclo termico e i carichi meccanici di un armadietto di controllo di lavoro.
La lunghezza di 530 mm ospita comodamente la maggior parte delle configurazioni standard S7-300.Siemens offre le rotaie di montaggio S7-300 in una gamma di lunghezze per adattarsi alle diverse dimensioni delle stazioni , e una gamma completa fino a 2000 mm per le stazioni di configurazione massima.
La rotaia da 530 mm è una delle lunghezze più comunemente specificate, adatta a una tipica stazione S7-300 di fascia media con CPU, alimentazione,e da sei a otto moduli di segnalazione con larghezza di colonna standard DIN.
| Parametro | Valore |
|---|---|
| Distanze | 530 mm |
| Larghezza | 53 mm |
| Altezza | 122 mm |
| Peso | 0.713 kg |
| Compatibile | Tutti i moduli SIMATIC S7-300 |
| Installazione | Altri apparecchi per il trattamento delle acque minerali |
| Origine | Germania |
| Statuto | Eliminazione graduale Ottobre 2023 |
Una domanda comune degli ingegneri che incontrano la rotaia di montaggio S7-300 per la prima volta è perché viene ordinata separatamente piuttosto che utilizzare la rotaia DIN standard da 35 mm dal magazzino di produzione dei pannelli.La risposta è nel profilo .
La sua sezione trasversale è più ampia e più alta, incorporando una sporgenza inferiore che le basi del modulo S7-300 si agganciano durante l'installazione, prima di essere ruotata e bloccata in posizione con le viti di ritenuta.
Questo profilo mantiene anche la precisa distanza orizzontale tra gli slot del connettore del bus che garantisce che i conduttori del bus di backplane si allineino correttamente tra i moduli adiacenti.
Utilizzando una rotaia errata, anche una rotaia che sembra superficialmente simile, si rischia un disallineamento del modulo, un coinvolgimento incompleto del connettore del bus o un'instabilità meccanica sotto vibrazione.
Il 6ES7390-1AF30-0AA0 è il binario corretto per tutti i tipi di moduli standard S7-300 e garantisce la compatibilità con l'intera gamma di moduli S7-300.
Un vantaggio pratico di ordinare una rotaia di lunghezza standard come la versione da 530 mm è la possibilità di tagliarla sul posto a una lunghezza più breve su misura se l'applicazione richiede una stazione più piccola.
La rotaia è in lega di alluminio e può essere tagliata in modo pulito con una sega a seghe o una sega circolare per il taglio del metallo.
L'estremità del taglio deve essere abbruttata per rimuovere i bordi taglienti e per assicurare l'allineamento del modulo nella posizione finale.
Gli ingegneri che costruiscono più piccole stazioni S7-300 in un progetto spesso ordinano una singola rotaia più lunga e la tagliano alle lunghezze richieste per ogni stazione, riducendo la complessità degli appalti.
La rotaia da 530 mm fornisce materiale sufficiente per una stazione standard o per due stazioni più corte tagliate da un pezzo.
Il binario di montaggio deve essere collegato al sistema di terra di protezione (PE) dell'armadio affinché l'intero impianto S7-300 sia correttamente messa a terra.Siemens fornisce clip terminali specifici per la messa a terra (ordinati separatamente) che si attaccano ai punti di connessione a terra della rotaia e accettano un conduttore PE.
Il corpo in alluminio della rotaia conduce il PE a ciascun modulo installato attraverso il contatto della base del modulo con la superficie della rotaia.
La corretta messa a terra della rotaia di montaggio ha due funzioni: sicurezza del personale (la rotaia e tutti i moduli installati sono a potenza di terra, preventing shock from insulation faults) and EMC performance (the rail provides a low-impedance earth reference for the high-frequency return currents generated by the S7-300's switching power supplies and digital electronics).
D1: Questa rotaia di montaggio da 530 mm può essere utilizzata con i moduli della serie S5 predecessore della serie S7-300 o della serie S7-1500 successore?
No. Il profilo della rotaia di montaggio S7-300 è specifico per la geometria del modulo S7-300.I moduli SIMATIC S7-1500 utilizzano una rotaia di montaggio diversa e fisicamente incompatibile (la rotaia S7-1500 è più ampia e utilizza un meccanismo di bloccaggio diverso).
Il 6ES7390-1AF30-0AA0 è utilizzato esclusivamente con i moduli della serie S7-300, compresi i moduli S7-300 installati nelle stazioni di I/O distribuite ET 200M.
D2: Quanti moduli S7-300 possono essere installati su una rotaia di 530 mm?
Il numero di moduli dipende dalle loro larghezze individuali. Un modulo di alimentazione S7-300 tipico (PS307) ha una larghezza di 80 mm; una CPU 315 ha una larghezza di 80 mm;un modulo di I/O digitale a 16 canali (SM323 o simile) di larghezza 40 mm.
Partendo da sinistra con una fonte di alimentazione e una CPU (due moduli da 80 mm = 160 mm), i restanti 370 mm di una rotaia da 530 mm ospitano circa otto o nove moduli di segnale da 40 mm.Con moduli di larghezza ristretta più stretti, un po' più sono possibili; i moduli di funzione più ampi riducono il conteggio.
La distanza tra i connettori del bus deve anche essere considerata nel totale.
D3: La data di eliminazione graduale era ottobre 2023.
L'eliminazione graduale (PM400) significa che Siemens ha iniziato a ritirare il prodotto dalle vendite attive, ma continua a spedire dal magazzino esistente finché le scorte non scadono.
Il prodotto non è immediatamente indisponibile in genere rimane acquistabile da Siemens e dai distributori autorizzati per un periodo prolungato dopo l'eliminazione graduale,e dal mercato dell' eccedenza industriale indefinitamente.
Il contesto più ampio è che la piattaforma SIMATIC S7-300 stessa è in transizione verso la fine della vendita e Siemens raccomanda di migrare nuovi progetti sulla piattaforma S7-1500.
Per la manutenzione dei sistemi S7-300 esistenti, la rotaia di montaggio rimane una parte di ricambio valida.
D4: Si possono collegare più stazioni S7-300 se utilizzano binari di montaggio separati?
Le configurazioni multi-rack S7-300 sono un'architettura standard per sistemi più grandi che superano il numero di moduli a binario singolo.
I rack sono collegati tramite moduli di interfaccia: l'IM 360 (invio) nel rack master e l'IM 361 (ricezione) in un massimo di tre rack di espansione, o IM 365 in coppie per configurazioni di rack di espansione singolo.
Ogni rack ha il proprio binario di montaggio, il proprio modulo di alimentazione e il proprio modulo di interfaccia.
D5: Il binario di montaggio stesso trasporta segnali elettrici o è puramente meccanico?
Il binario di montaggio è principalmente un componente meccanico fornisce il supporto strutturale dei moduli, ma non contiene alcun conduttore di segnale o di potenza all'interno del suo profilo.
L'interconnessione elettrica tra i moduli S7-300 adiacenti è gestita dai connettori del bus (componenti separati,numero di parte 6ES7390-0AA00-0AA0 o simili) che passano attraverso gli slot del pannello posteriore di ciascun modulo e creano i collegamenti del bus del piano posteriore.
L'unica funzione elettrica della rotaia stessa è quella di conduttore PE, che distribuisce la connessione protettiva alla terra dal terminale di messa a terra a tutti i moduli installati attraverso il contatto superficiale.
