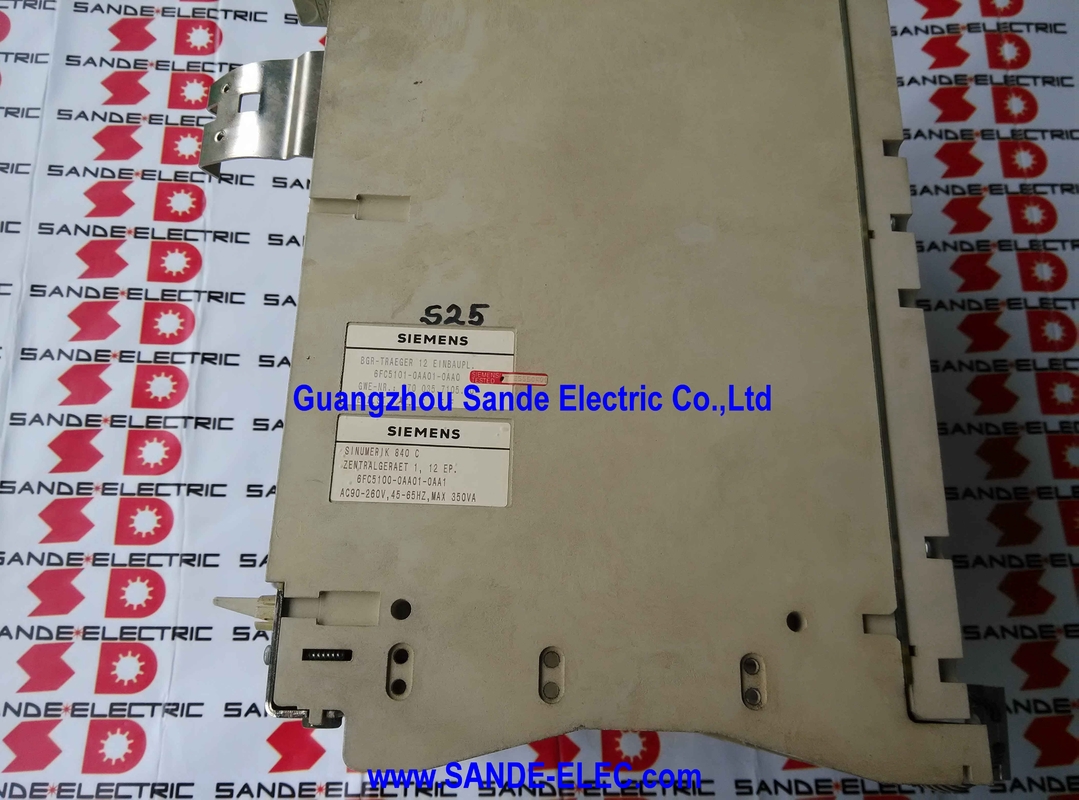

L' Siemens 6FC5101-0AA01-0AA0 è il Controller Centrale 1 SINUMERIK 840C — il chassis rack a 12 slot che costituisce la spina dorsale fisica del sistema di controllo CNC SINUMERIK 840C.
L'840C è stata la piattaforma di controllo CNC di punta di Siemens dai primi anni '90 fino agli anni 2000, occupando la fascia alta della gamma CNC di Siemens e trovando ampia applicazione in centri di lavoro ad alte prestazioni, celle di produzione flessibili, centri di tornitura/fresatura multi-asse e altre applicazioni CNC esigenti.
Migliaia di macchine dotate di 840C rimangono in servizio produttivo negli impianti di produzione in tutto il mondo, e la manutenzione di questi sistemi richiede l'accesso a ogni livello hardware — compreso il chassis rack stesso.
La designazione "non equipaggiato" è significativa: il 6FC5101-0AA01-0AA0 è la struttura rack nuda — il chassis in alluminio e acciaio con bus backplane, guide per slot, connettori del pannello frontale e hardware di montaggio — senza alcuna delle schede modulo che rendono funzionale l'840C.
L'alimentatore, il processore NC, il CSB, la CPU PLC, i moduli di interfaccia e le schede asse si installano tutti in questo chassis ma vengono ordinati e gestiti separatamente.
Il 6FC5100-0AA01-0AA1 strettamente correlato (notare la leggera differenza nel codice articolo) è il rack equivalente che viene fornito con alimentatore, CSB e CPU PLC 135WD già installati.
In termini pratici di manutenzione, il rack non equipaggiato serve a uno scopo specifico: quando il chassis di un Controller Centrale 1 840C ha subito danni fisici — connettori del backplane danneggiati, struttura del rack incrinata, guide per schede corrose — ma i moduli installati sono ancora funzionanti, il rack non equipaggiato consente all'ingegnere di manutenzione di trasferire i moduli funzionanti dal chassis danneggiato nel nuovo rack, ripristinando il sistema senza sostituire costose schede modulo.
| Parametro | Valore |
|---|---|
| Numero di Slot | 12 |
| Contenuto Moduli | Non equipaggiato (solo chassis) |
| CNC Compatibile | SINUMERIK 840C / 840CE |
| Posizione Controller | Controller Centrale 1 |
| Stato | Dismesso |
Il SINUMERIK 840C è un sistema di controllo CNC modulare organizzato attorno a uno o più rack del controller centrale. In un'installazione completa 840C, il Controller Centrale 1 (questo rack) è il rack primario che ospita le schede critiche del sistema:
Alimentatore (PS): Converte l'ingresso di rete AC nelle tensioni regolate necessarie a tutte le schede installate — tipicamente +5V, ±15V e +24V per i vari circuiti logici e analogici. Installato nella posizione dello slot più a sinistra.
CSB (Central Services Board): Fornisce la gestione del bus di sistema, la distribuzione dell'orologio e l'infrastruttura di comunicazione inter-scheda per il rack.
Il CSB è la scheda che rende il backplane un'infrastruttura di comunicazione funzionale piuttosto che un semplice array di connettori passivi.
CPU PLC (135WD o simile): Il processore PLC SIMATIC S5-135WD integrato che esegue la logica di controllo ausiliaria della macchina — gestendo il cambiocanali, il sistema di raffreddamento, il monitoraggio degli interblocchi di sicurezza e tutte le funzioni binarie della macchina che il processore NC (controllo numerico) delega al PLC.
Schede Processore NC: Le schede del processore di controllo numerico che eseguono i calcoli di interpolazione, gli algoritmi di controllo della posizione dell'asse e l'interpretazione del programma pezzo.
La specifica configurazione del processore NC dipende dal numero di assi e canali configurati per la macchina.
Schede di Interfaccia: Schede I/O, schede di interfaccia encoder, schede di circuito di misurazione e altre schede specifiche per l'applicazione che occupano gli slot rimanenti.
La capacità di 12 slot del Controller Centrale 1 ospita una tipica installazione SINUMERIK 840C con un elevato numero di assi.
Le macchine che richiedono più di 12 slot utilizzano ulteriori rack del Controller Centrale (Controller 2, Controller 3) collegati in cascata al rack primario tramite connessioni bus inter-rack.
Il SINUMERIK 840C e 840CE condividono la stessa piattaforma hardware, incluso questo chassis rack, ma differiscono nelle loro capacità di sistema mandrino e azionamento:
L' 840C è la configurazione standard — progettata per l'uso con azionamenti servo e mandrino SIMODRIVE 611 attraverso l'architettura di interfaccia standard SINUMERIK 840C.
L' 840CE (Enhanced) estende l'840C con funzionalità aggiuntive — supporto per SIMODRIVE 611 con interfacce di azionamento avanzate, funzionalità di controllo mandrino espanse e canali asse aggiuntivi opzionali per configurazioni macchina più complesse.
La designazione "CE" è stata utilizzata per alcune varianti specifiche per l'esportazione e con funzionalità avanzate.
Entrambi i sistemi utilizzano lo stesso chassis rack meccanico, backplane e set di moduli fondamentale.
La differenziazione hardware risiede nella specifica configurazione dei moduli caricati — il software e la configurazione nei processori NC e nelle schede PLC determinano se il sistema opera come 840C o 840CE.
Mentre i moduli elettronici all'interno di un controller centrale 840C sono gli elementi che più frequentemente richiedono riparazione o sostituzione, il chassis rack stesso può richiedere la sostituzione in circostanze specifiche:
Danneggiamento connettori backplane: I connettori bus a contatto dorato sul backplane ricevono e rilasciano le schede modulo nel corso di molti cicli di manutenzione.
In ambienti di manutenzione ad alta frequenza, o dopo che un modulo è stato forzato in uno slot disallineato, i connettori del backplane possono danneggiarsi. Una volta verificato il danneggiamento dei connettori del backplane, l'affidabilità elettrica dell'intero rack è compromessa — la sostituzione del chassis è la risoluzione corretta.
Danneggiamento da corrosione o contaminazione del rack: Nelle officine in cui il mobile CNC è stato sigillato in modo inadeguato contro vapori di refrigerante, trucioli metallici o fluidi di pulizia, la struttura del chassis rack può corrodersi al punto in cui gli slot dei moduli non forniscono più un montaggio meccanico sicuro.
Un chassis corrotto che consente alle schede modulo di spostarsi durante le vibrazioni crea guasti di contatto intermittenti estremamente difficili da diagnosticare.
Impatto fisico: Incidenti al mobile, danni durante il trasporto o manipolazione impropria possono piegare o rompere fisicamente le guide per slot del rack, impedendo ai moduli di inserirsi correttamente.
In tutti questi casi, il chassis non equipaggiato 6FC5101-0AA01-0AA0 fornisce la sostituzione strutturale preservando l'investimento nelle schede modulo installate.
D1: Qual è la differenza tra il 6FC5101-0AA01-0AA0 e il 6FC5100-0AA01-0AA1?
Il 6FC5100-0AA01-0AA1 (prefisso del codice articolo base leggermente diverso: -5100 vs -5101) è il Controller Centrale 1 completamente equipaggiato, consegnato con alimentatore, CSB e CPU PLC 135WD installati. Il 6FC5101-0AA01-0AA0 è solo il chassis non equipaggiato — arriva senza moduli installati.
La versione non equipaggiata è appropriata quando si trasferiscono moduli funzionanti da un chassis danneggiato. Quando si ricostruisce o si configura un sistema 840C da zero, sono necessarie la versione equipaggiata o moduli reperiti separatamente.
D2: I moduli di un rack Controller 2 o Controller 3 SINUMERIK 840C possono essere installati in questo chassis Controller 1?
Il connettore del backplane fisico e le dimensioni degli slot sono coerenti in tutta la famiglia di rack del controller centrale 840C — le schede progettate per gli slot Controller 2 o Controller 3 si adattano fisicamente agli slot Controller 1.
Tuttavia, la posizione logica di alcune schede (in particolare l'alimentatore PS, il CSB e le schede che occupano specifiche posizioni di slot riservate) è definita nella configurazione hardware SINUMERIK 840C, e la miscelazione di schede tra le posizioni dei rack del controller richiede un'attenta verifica incrociata con la guida di pianificazione 840C per verificare le impostazioni degli indirizzi delle schede, le configurazioni dei jumper e le assegnazioni degli slot del backplane.
D3: Qual è il limite del numero di slot e cosa succede se una configurazione 840C richiede più di 12 slot?
Il rack Controller 1 fornisce 12 slot per moduli. Quando una specifica configurazione macchina — elevato numero di assi, più canali, I/O estesi — richiede più di 12 posizioni di slot, il sistema 840C si espande aggiungendo rack Controller 2 (6FC5101-0AB02-0AA0 con 18 slot + 3 slot AT) e, se necessario, Controller 3, collegati al Controller 1 tramite l'interfaccia bus inter-rack.
La guida di pianificazione per la specifica configurazione 840C specifica quali schede devono essere nel Controller 1 e quali possono essere distribuite su rack aggiuntivi.
D4: Il SINUMERIK 840C è ancora supportato da Siemens e qual è la situazione dei pezzi di ricambio?
La piattaforma SINUMERIK 840C è stata dismessa da Siemens da molti anni, ma Siemens fornisce quello che definisce "Servizi Industriali" per piattaforme legacy — disponibilità di pezzi di ricambio e servizi di riparazione per periodi definiti.
Per gli utenti finali che operano macchine 840C, i principali canali di pezzi di ricambio sono la logistica dei pezzi di ricambio di Siemens (per i componenti ancora in magazzino), servizi specializzati di riparazione SINUMERIK che dispongono di moduli 840C ricondizionati e il mercato dei surplus industriali.
Il chassis rack stesso — come componente meccanico piuttosto che elettronico — tende ad essere relativamente disponibile sul mercato dei surplus rispetto alle schede modulo.
D5: Qual è il successore del SINUMERIK 840C e si può eseguire un aggiornamento riutilizzando i motori e gli azionamenti dell'840C?
Il successore designato da Siemens del SINUMERIK 840C è il SINUMERIK 840D sl (Solution Line) e, più recentemente, la piattaforma SINUMERIK ONE.
Una migrazione da 840C a 840D sl sostituisce tipicamente completamente l'elettronica del controllo CNC — il rack del controller centrale e tutte le sue schede vengono sostituite con hardware 840D sl — mentre gli azionamenti servo e mandrino SIMODRIVE 611 possono spesso essere mantenuti con aggiornamenti software appropriati dell'azionamento.
I sistemi motore e encoder sono generalmente compatibili. La struttura meccanica della macchina, la geometria dell'asse e la manutenzione dei cavi di campo e dei connettori possono essere preservate in una migrazione ben pianificata, rendendo la sostituzione dell'elettronica praticabile senza una ricostruzione completa della macchina.
