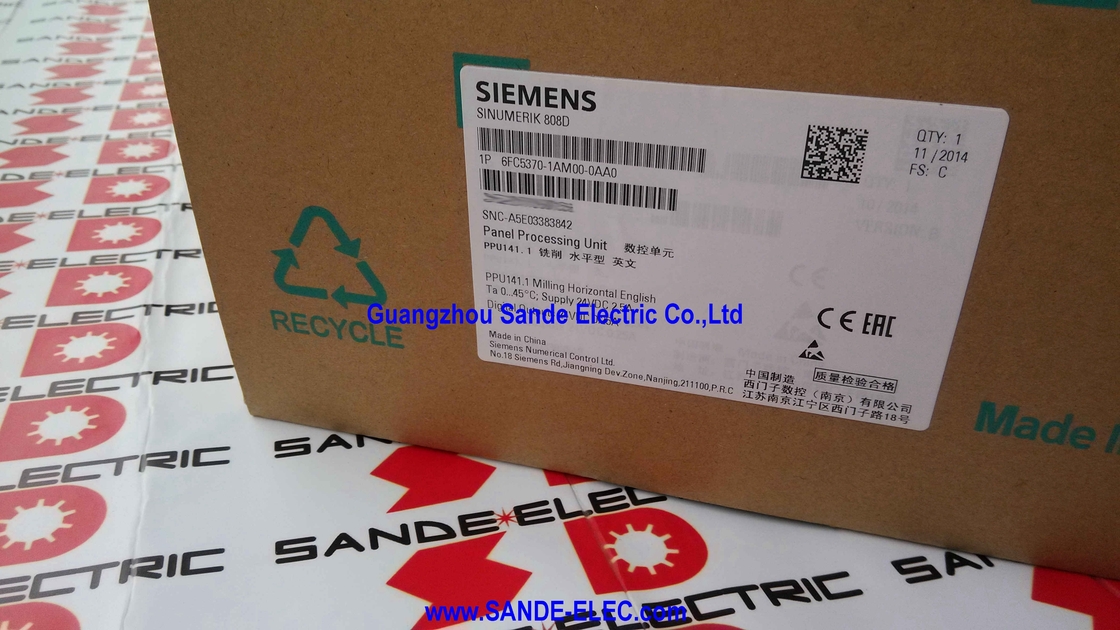

Siemens 6FC5370-1AM00-0AA0 | SINUMERIK 808D Fresatura PPU141.1 — Unità di elaborazione del pannello, fino a 3 assi di avanzamento + 1 mandrino, interfaccia SINAMICS V60, layout inglese, 4,1 kg

Panoramica

Il Siemens 6FC5370-1AM00-0AA0 è la variante di fresatura PPU141.1 per SINUMERIK 808D — la piattaforma di controllo CNC entry-level di Siemens, posizionata per portare capacità CNC di livello professionale ad applicazioni di macchine utensili sensibili ai costi.

Il concetto PPU (Panel Processing Unit) raggruppa il controller CNC, il display operatore, la tastiera della macchina e le interfacce I/O in un'unica unità compatta che si monta direttamente nel pannello della macchina utensile.

Non c'è alcun computer CNC separato montato su rack, nessuna unità di visualizzazione HMI separata — il PPU141.1 è l'unità CNC completa, frontale compreso.

Nella gerarchia della famiglia SINUMERIK, l'808D si colloca al di sotto delle piattaforme 828D e 840D sl in termini di complessità e prezzo, ma condivide il linguaggio di programmazione SINUMERIK fondamentale e la struttura G-code.

Un operatore familiare con la programmazione 828D o 840D lavora con l'808D senza necessitare di formazione separata su un dialetto G-code diverso. Un costruttore di macchine che progetta per l'808D scrive programmi pezzo e cicli macchina utilizzando le stesse convenzioni di programmazione DIN 66025 / ISO 6983 che si applicano all'intera gamma SINUMERIK — un vantaggio pratico significativo quando i costruttori di macchine servono clienti che utilizzano più piattaforme CNC Siemens nelle loro strutture di produzione.

La variante di fresatura (-AM nel numero d'ordine) è configurata per centri di lavoro e fresatrici — supporta tre assi di avanzamento lineari (X, Y, Z) e un canale mandrino, che copre la configurazione standard del centro di lavoro verticale.

La variante di tornitura (-AT) supporta due assi di avanzamento e un mandrino per applicazioni di tornio.

Questa distinzione è implementata nella configurazione software precaricata del PPU, non nell'hardware — lo stesso hardware PPU141.1 esegue sia la versione software di fresatura che quella di tornitura, a seconda del suffisso del numero d'ordine.

Specifiche chiave

Architettura di sistema — PPU + MCP + Azionamenti

Il sistema di controllo SINUMERIK 808D è strutturato in tre componenti principali che lavorano insieme:

PPU141.1 (questa unità): Contiene il processore NC (Controllo Numerico), il PLC, le uscite di setpoint dell'azionamento, gli ingressi encoder e tutte le interfacce I/O della macchina. Il frontale del PPU presenta il display operatore e la tastiera CNC.

L'ingegnere commissiona gli assi della macchina, inserisce i dati macchina e scrive i programmi pezzo tramite l'interfaccia del PPU.

MCP (Pannello di controllo macchina, 6FC5303-0AF35-0AA0): Un'unità pannello separata che si collega al PPU, fornendo i pulsanti fisici di controllo dell'operatore macchina — avvio/arresto mandrino, blocco avanzamento, avvio ciclo, arresto di emergenza e selezione modalità. L'MCP comunica con il PPU tramite un'interfaccia standard.

Azionamenti: Il PPU emette setpoint di velocità agli azionamenti degli assi e del mandrino tramite cavi di setpoint.

Per gli assi di avanzamento, i moduli di potenza controllata SINAMICS V60 (CPM60.1) sono gli azionamenti designati da Siemens per i sistemi 808D, collegati tramite cavi di setpoint da 5m, 7m o 10m (serie 6FC5548).

Per il mandrino, qualsiasi inverter o azionamento mandrino servo con ingresso setpoint analogico può essere collegato tramite il cavo setpoint mandrino (serie 6FC5548-0BA05).

I/O digitali — Integrazione macchina e PLC

Il PPU141.1 contiene un PLC integrato che esegue la logica di controllo ausiliario della macchina — controllo pompa refrigerante, sequenze cambio utensile, monitoraggio interblocchi porte, controllo mandrino e contropunta, funzioni di sicurezza e risposta pannello operatore.

Il programma PLC viene eseguito sullo stesso processore dell'NC ed è programmato nello strumento standard SINUMERIK 808D PLC utilizzando il diagramma a ladder.

Gli I/O fisici con cui il PLC interagisce si collegano tramite le interfacce I/O del PPU:

Gli ingressi digitali (X100, X101, X102) ricevono segnali da 24V DC da sensori, finecorsa, contatti relè di sicurezza, pulsanti operatore sulla macchina e qualsiasi altro segnale binario di campo che il programma PLC deve leggere.

Le interfacce di uscita digitale (X200, X201) pilotano carichi da 24V DC fino a 250mA per canale — sufficienti per il controllo di bobine relè, pilot di elettrovalvole, spie luminose e attuatori simili.

L'interfaccia I/O veloce (X21) fornisce canali di ingresso e uscita ad alta velocità per segnali controllati dall'NC che richiedono una precisione temporale inferiore al ciclo di scansione del PLC — come l'ingresso skip (per la misurazione della lunghezza utensile), l'uscita NC per la sovravelocità del mandrino e altre funzioni macchina critiche per il tempo.

Interfaccia RS232 — Trasferimento dati e documentazione

L'interfaccia seriale RS232 sul PPU141.1 fornisce un collegamento seriale standard compatibile con PC per trasferire programmi CNC da e verso un PC, collegare un terminale HMI seriale o interfacciarsi con altri dispositivi seriali.

Nella pratica delle macchine utensili, la porta RS232 funge da collegamento DNC (Direct Numerical Control) — un PC o un computer di officina memorizza la libreria dei programmi pezzo e li trasferisce alla macchina per ogni lavoro di produzione, eliminando la necessità di inserire manualmente i programmi sulla tastiera della macchina per pezzi complessi o di grandi dimensioni.

La configurazione della porta RS232 — baud rate, bit di dati, stop bit, parità — è impostata nei dati macchina e deve corrispondere alle impostazioni del software DNC del PC collegato o di un altro dispositivo. La maggior parte dei PC moderni richiede un adattatore USB-RS232 poiché le porte native RS232 non sono più standard sui laptop aziendali, e la scelta dell'adattatore influisce sull'affidabilità della comunicazione a baud rate più elevati.

FAQ

D1: La variante di fresatura 808D supporta fino a 3 assi di avanzamento. È possibile aggiungere un quarto asse (come una tavola rotante)?

Il software di base 808D per fresatura supporta tre assi di avanzamento. Per le macchine che richiedono un quarto asse, Siemens offre un'opzione software ("asse aggiuntivo") che estende il controllo a un quarto asse servo, che può funzionare come asse rotativo (A, B o C) o asse lineare aggiuntivo.

Questa opzione viene attivata tramite una chiave di licenza software inserita nei dati macchina — non è richiesta alcuna modifica hardware. L'hardware del PPU141.1 include già l'uscita setpoint fisica e l'ingresso encoder per l'asse aggiuntivo; è il software che attiva il quarto canale.

D2: Il PPU141.1 6FC5370-1AM00-0AA0 può essere utilizzato con azionamenti diversi dal SINAMICS V60?

Sì. Il PPU141.1 emette setpoint di velocità analogici ±10V e legge il feedback dell'encoder incrementale per ogni asse di avanzamento — la stessa interfaccia utilizzata da molti amplificatori di azionamento servo di diversi produttori.

Il cavo setpoint (serie 6FC5548-0BA05) collega l'uscita setpoint del PPU all'ingresso di riferimento velocità dell'azionamento, e il cavo encoder dall'encoder incrementale del motore ritorna all'ingresso encoder del PPU.

Qualsiasi azionamento che accetta un riferimento di velocità analogico ±10V e il cui motore controllato fornisce feedback encoder incrementale (segnali TTL compatibili A/B/Z) può funzionare con il PPU141.1. Il SINAMICS V60 è l'azionamento raccomandato e testato da Siemens per il sistema 808D, fornendo compatibilità ottimizzata e supporto alla messa in servizio.

D3: Il PPU è elencato con un peso di 4,1 kg ed è prodotto in Cina. Si tratta di un prodotto Siemens originale?

Sì. Il 6FC5370-1AM00-0AA0 è un prodotto OEM Siemens prodotto presso lo stabilimento di produzione Siemens in Cina — una comune sede di produzione per i prodotti Siemens destinati al mercato asiatico e a quello globale delle macchine utensili sensibili ai costi.

Il suffisso -0AA0 designa la versione in lingua inglese per i mercati internazionali.

Lo stesso hardware PPU viene prodotto anche in una versione con layout a caratteri cinesi (6FC5370-1AM00-0CA0) specificamente per il mercato interno cinese.

Entrambe le versioni sono componenti originali Siemens SINUMERIK 808D supportati dall'infrastruttura globale di supporto tecnico e documentazione di Siemens.

D4: Quale software viene utilizzato per scrivere programmi PLC per il SINUMERIK 808D?

Il PLC del SINUMERIK 808D viene programmato utilizzando l'editor a diagramma a ladder incluso nel software SINUMERIK 808D Toolbox, che Siemens fornisce con ogni sistema.

La Toolbox viene eseguita su un PC Windows e include l'ambiente di programmazione PLC, l'editor dei dati macchina, l'editor dei programmi pezzo e gli strumenti di configurazione per impostare le interfacce di azionamento e le assegnazioni I/O.

I programmi vengono compilati nella Toolbox e scaricati nel PPU tramite la porta RS232 o una chiavetta USB.

Il PLC dell'808D non è compatibile con STEP 7 o TIA Portal — utilizza un ambiente PLC semplificato specificamente progettato per la piattaforma 808D.

D5: Il PPU141.1 supporta l'importazione di file DXF per programmi di fresatura di contorni, o solo l'inserimento manuale di G-code?

L'inserimento dei programmi pezzo del SINUMERIK 808D avviene principalmente tramite la tastiera sul PPU o tramite il download di programmi scritti su PC. L'importazione DXF — la possibilità di leggere file di geometria CAD e generare automaticamente programmi NC dai dati di contorno — non è una funzione standard del software 808D di base.

Per contorni di fresatura complessi che richiedono programmi generati da CAM, il flusso di lavoro tipico consiste nel generare il G-code su un sistema CAM basato su PC (Mastercam, Fusion 360, HSMWorks, ecc.) e trasferire il file del programma NC risultante all'808D tramite RS232 o chiavetta USB.

Le capacità di programmazione di contorni dell'808D nel pacchetto standard coprono cicli per la fresatura di tasche, la foratura e operazioni di contorno standard tramite le sue funzioni di supporto cicli.
