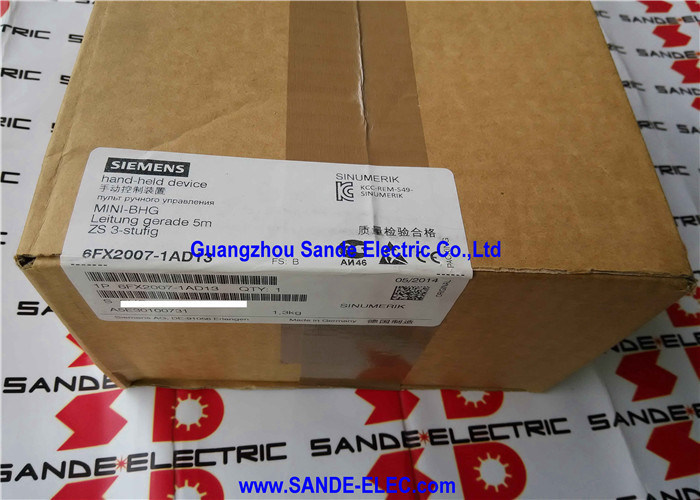

Unità portatile mini 6FX2007-1AD13 6FX2 007-1AD13 6FX2OO7-1AD13

Siemens 6FX2007-1AD13∙ SINUMERIK Mini Handheld Unit ∙ 5m di cavo diretto / 2-Channel E-Stop / 3-Step Enabling / Handwheel

Controllo manuale dell'asse sul pezzo

La SINUMERIK Mini Handheld Unit mette il controllo del percorso dell'asse e la capacità di arresto di emergenza nella posizione dell'operatore durante l'installazione, il cambio di utensili, il carico del pezzo di lavoro e la verifica a secco.Quando l'operatore deve trovarsi nella zona di taglio, guidare uno strumento verso la sua posizione di riferimento o attraversare assi osservando direttamente l'area di lavorocon le funzioni di sicurezza necessarie per funzionare in prossimità della macchina senza chiudere la camera di protezione.

Perché la variante a cavo rettilineo:I cavi dritti non presentano la tensione a molla dei cavi avvolti, ma sono molto più veloci.rendendo più facili la loro gestione su macchine più grandi in cui l'operatore cammina diversi metri tra il pannello e l'area di lavoroIl -1AD03 con cavo avvolto di 3,5 m si adatta agli operatori che utilizzano per lo più l'unità vicino a una stazione fissa e desiderano che il cavo si ritiri in modo ordinato quando non è in uso.

Specificità principali

Come funzionano le funzioni di sicurezza

E-stop a due canali (4 fili):Il pulsante E-stop ha due contatti indipendenti normalmente chiusi, ciascuno cablato nel proprio circuito al monitoraggio del relè di sicurezza del CNC.Il monitoraggio controlla continuamente che entrambi i canali siano coerenti. Un difetto di cablaggio o un contatto bloccato che apre un canale senza che l'altro sia rilevato e impedisce il funzionamento della macchina fino a quando non viene eliminato.Questa architettura a doppio canale soddisfa la norma EN ISO 13849 Performance Level d e la norma EN 62061 SIL 2.

Tasto di attivazione in tre passaggi (2 canali):

• Posizione 1 (rilasciata):Circuito aperto inibito
• Posizione 2 (tenuta a metà):Circuito chiuso
• Posizione 3 (panico/pressa completa):Circuito aperto

L'operatore deve mantenere consapevolmente la posizione centrale di tenuta per mantenere attivo il movimento.Un'unità caduta perde la posizione 2Il pulsante di attivazione è il comando di sicurezza che consente di attraversare l'asse in prossimità della macchina durante la configurazione senza protezione chiusa.

Fermaglio magnetico della ruota a mano:Il dispositivo di arresto mantiene fermo il volante quando non viene utilizzato intenzionalmente, impedendo che la rotazione accidentale di un'unità scaricata o caduta invi i comandi non intenzionali sull'asse.

Porte di collegamento

Le porte separate per ciascuna funzione di sicurezza consentono al CNC di mantenere un monitoraggio indipendente di ciascun circuito.

Domande frequenti

D1: Qual è la differenza tra 6FX2007-1AD13 e 6FX2007-1AD03?

L'unica differenza è il cavo: -1AD13 ha un cavo diretto di 5 m; -1AD03 ha un cavo avvolto di 3,5 m.Selezionare dritto per camminare intorno al perimetro della macchina; selezionare in colata per l'uso in stazioni fisse dove il cavo deve ritrarsi quando si allenta.

D2: Cosa succede se l'operatore preme il pulsante di attivazione in posizione 3?

Entrambi i contatti degli interruttori abilitanti si aprono nello stesso stato di circuito aperto della posizione rilasciata.L'operatore deve ritornare consapevolmente alla posizione centrale di tenuta 2 per riprendere il movimentoQuesto è il comportamento di sicurezza previsto: un operatore allarmato che si aggrappa strettamente provoca una sosta, non un movimento continuo.

D3: Come sono configurati i tre tasti di funzione assegnati dall'utente?

I tasti di funzione si collegano all'interfaccia di segnale del MHU come input digitali al controller SINUMERIK.funzioni PLC utente) è configurato nel programma PLC della macchina e/o dati della macchina SINUMERIKLe strisce di etichetta a scorrimento consentono l'iscrizione di funzioni chiave personalizzate per corrispondere agli incarichi programmati.

D4: Il 6FX2007-1AD13 è compatibile con tutte le generazioni di SINUMERIK?

Esso richiede sistemi SINUMERIK che forniscano le porte di interfaccia X51/X52/X55/X60 che coprono SINUMERIK 840D sl, 828D e 802D sl.Confirmare NCU della macchina o PPU fornisce queste porte di collegamento e che il programma PLC include la configurazione dell'interfaccia dell'unità portatileLe vecchie generazioni di SINUMERIK con specifiche di interfaccia portatile diverse potrebbero richiedere una variante o un adattatore MHU diverso.

D5: Il MHU può essere pulito con getti d'acqua data la sua classificazione IP65?

IP65 copre i getti d'acqua a bassa pressione provenienti da qualsiasi direzione normal washdown e spruzzo incidentale.additivi di refrigerante), questi sono generalmente compatibili con il materiale di alloggiamento.Solventi concentrati e detergenti chimici aggressivi possono causare degrado superficiale nel tempo. Verificare con i dati relativi ai materiali di Siemens per l'alloggiamento prima dell'esposizione chimica di routine..
