| Luogo di origine | Germania |
| Marca | SIMENS |
| Certificazione | CE RoHS |
| Numero di modello | 6GK1562-2AA00 |
Servizi di Comunicazione:

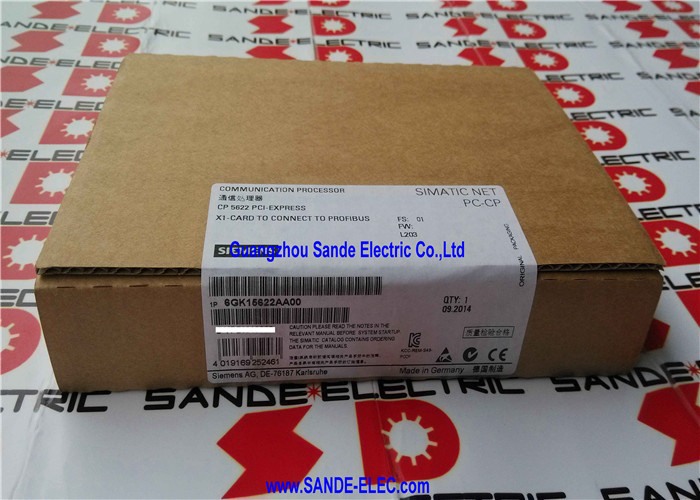

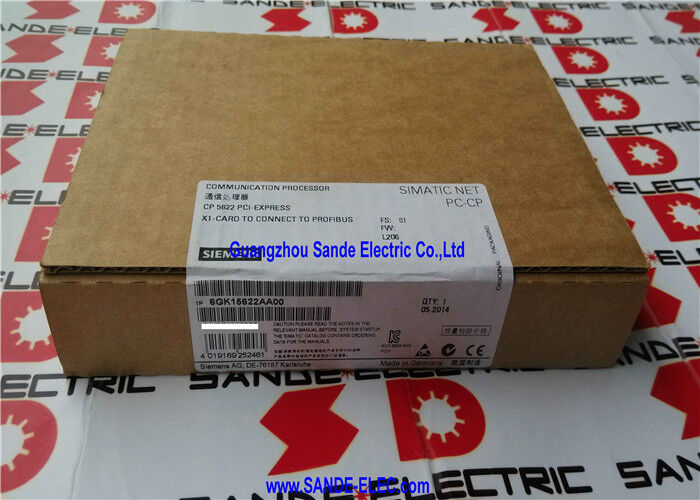

Il Siemens 6GK1562-2AA00 è il CP 5622 — un processore di comunicazione PCI Express X1 che collega un PC standard o un PG Siemens (dispositivo di programmazione) alle reti industriali PROFIBUS e MPI.
È il ponte hardware pratico tra il mondo dell'ingegneria — dove STEP 7, TIA Portal, SIMATIC PDM e STARTER vengono eseguiti su computer Windows — e l'infrastruttura fieldbus del piano di fabbrica dove PLC, azionamenti, strumenti e controllori di processo comunicano tramite PROFIBUS DP e MPI.
PROFIBUS DP, il fieldbus dominante nelle installazioni di automazione di processo e di fabbrica europee e globali negli anni '90 e 2000, continua ad essere la spina dorsale di comunicazione di enormi quantità di apparecchiature di automazione installate in tutto il mondo.
Ogni Siemens S7-300, S7-400, S7-1500, modulo I/O distribuito, azionamento DC SIMOREG e azionamento SINAMICS configurato per PROFIBUS utilizza questo protocollo.
Collegare un PC a quella rete per la programmazione, la messa in servizio, la diagnostica o la gestione degli asset richiede hardware come il CP 5622 — una scheda il cui ingombro ridotto e l'interfaccia PCIe la rendono la scelta naturale per le moderne workstation di ingegneria.
Il formato fisico PCIe X1 è l'elemento chiave di compatibilità hardware.
Mentre le schede originali CP 5611 e CP 5613 utilizzavano slot PCI convenzionali (che non sono più presenti sulla maggior parte delle schede madri di desktop e workstation di attuale generazione), lo slot PCIe X1 è standard su quasi tutte le piattaforme desktop e workstation prodotte dalla metà degli anni 2000.
Il CP 5622 si inserisce in qualsiasi slot PCIe indipendentemente dal numero di lane — una scheda X1 funziona correttamente in slot meccanici X1, X4, X8 o X16 — rendendola compatibile con qualsiasi PC standard o workstation di ingegneria senza richiedere una selezione specifica dello slot.
| Parametro | Valore |
|---|---|
| Designazione Prodotto | CP 5622 |
| Interfaccia | D-Sub a 9 pin (PROFIBUS / MPI) |
| Velocità di Trasferimento | 9,6 kbit/s – 12 Mbit/s |
| Tipo di Slot | PCIe X1 (adatto a x4, x8, x16) |
| Protocollo | PROFIBUS DP e MPI |
| Supporto OS | Windows a 32 e 64 bit |
| DP Master Classe 1 | Sì (ciclico, nativo) |
| DP Master Classe 2 | Sì (con SOFTNET-PB DP) |
| DP Slave | Sì (con SOFTNET-PB DP Slave) |
| Comunicazione S7 | Sì (con SOFTNET-PB S7) |
| Comunicazione Aperta FDL | Sì |
| Protezione | IP20 |
| Temperatura Operativa | +5 a +55°C |
| Dimensioni (A×L×P) | 112×18×101mm |
| Peso | 0,16 kg |
| Paese di Origine | Germania |
Il valore del CP 5622 risiede nell'ampiezza dei servizi di comunicazione che supporta se combinato con gli appropriati pacchetti software Siemens SOFTNET. Comprendere quali servizi richiedono quale software aiuta a chiarire cosa fornisce l'hardware da solo rispetto a ciò che richiede licenze aggiuntive:
Comunicazione PG/OP è fornita dal driver di base della scheda senza licenze software aggiuntive. Questo è il servizio di comunicazione utilizzato da STEP 7 (Classic), TIA Portal, DriveMonitor, STARTER e SIMATIC PDM per raggiungere PLC, azionamenti e dispositivi di campo intelligenti per la programmazione, la parametrizzazione e il monitoraggio in tempo reale.
Qualsiasi ingegnere con STEP 7 o TIA Portal installato, un CP 5622 nel proprio PC e un cavo PROFIBUS collegato alla rete può immediatamente leggere e scrivere programmi PLC, monitorare tabelle di variabili e accedere a set di parametri degli azionamenti.
PROFIBUS DP Master Classe 1 — scambio dati ciclico con slave DP — è anch'esso supportato nativamente.
Questa è la modalità di comunicazione che un'applicazione runtime sul PC utilizza per scambiare dati di processo con slave PROFIBUS in tempo reale, identica a quella che fa un PLC DP Master.
Applicazioni come sistemi SCADA/HMI, strumenti di acquisizione dati e server OPC possono utilizzare questa modalità per leggere continuamente valori di processo da sensori, strumenti e parole di stato degli azionamenti collegati come slave PROFIBUS.
PROFIBUS DP Master Classe 2 — accesso aciclico per diagnostica e parametrizzazione durante il runtime — richiede il pacchetto software SOFTNET-PB DP.
Questa modalità consente modifiche ai parametri online di strumenti e azionamenti mentre rimangono in normale funzionamento ciclico, che è il modello di comunicazione utilizzato da SIMATIC PDM per la gestione dei dispositivi di campo e dagli strumenti di messa in servizio degli azionamenti che regolano i parametri durante il funzionamento in tempo reale.
Comunicazione S7 (PUT/GET tra controller S7 e PC) richiede SOFTNET-PB S7. Funzionamento DP Slave — posizionamento del CP 5622 in un ruolo di slave per ricevere dati ciclici da un Master PROFIBUS — richiede SOFTNET-PB DP Slave.
L'installazione fisica richiede l'apertura dello chassis del PC e l'inserimento del CP 5622 in qualsiasi slot PCIe disponibile.
La staffa a basso profilo della scheda si adatta a slot PCIe standard a mezza altezza; una staffa a piena altezza dovrebbe essere confermata per case di dimensioni standard. Il connettore PROFIBUS D-Sub a 9 pin esce dal pannello posteriore, dove si collega un cavo PROFIBUS standard con connettore maschio D-Sub a 9 pin.
I resistori di terminazione PROFIBUS devono essere abilitati ad entrambe le estremità fisiche del segmento del cavo PROFIBUS — il connettore del CP 5622 fornisce tipicamente la terminazione lato PC.
La compatibilità del sistema operativo copre le attuali versioni di Windows a 64 bit così come gli ambienti legacy a 32 bit.
Siemens mantiene un elenco aggiornato di compatibilità OS sotto l'ID di ingresso 22611503, che dovrebbe essere verificato per la versione specifica di Windows in uso prima dell'installazione, in particolare per le versioni più recenti di Windows che potrebbero richiedere aggiornamenti dei driver.
È possibile installare più schede CP 5622 nello stesso PC contemporaneamente — rilevante per workstation di ingegneria multi-rete che fungono da hub di messa in servizio PROFIBUS su progetti con più segmenti PROFIBUS indipendenti a cui si deve accedere dallo stesso laptop o desktop.
D1: È necessario un software aggiuntivo per utilizzare il CP 5622 con STEP 7 o TIA Portal per la programmazione PLC?
Per la comunicazione PG/OP di base — che copre tutte le attività di programmazione, monitoraggio e diagnostica online di STEP 7 e TIA Portal — non è necessario alcun software aggiuntivo oltre al pacchetto driver della scheda e a STEP 7 / TIA Portal.
Il driver si installa tramite Windows e rende la scheda disponibile come interfaccia PROFIBUS per gli strumenti di ingegneria Siemens.
I pacchetti software SOFTNET sono necessari solo per i servizi di comunicazione aggiuntivi (runtime DP Master/Slave, comunicazione S7 PUT/GET) utilizzati dalle applicazioni runtime o da specifici strumenti diagnostici oltre alle funzioni software di ingegneria standard.
D2: La scheda si adatta agli slot PCIe X1, X4, X8 e X16. L'utilizzo di uno slot più grande offre un vantaggio prestazionale?
No. Le prestazioni della scheda PCIe sono determinate dal design dell'interfaccia della scheda stessa, non dalla larghezza dello slot in cui è installata.
Il CP 5622 utilizza un'interfaccia PCIe X1, che fornisce una larghezza di banda sufficiente per PROFIBUS a tutte le velocità di dati fino a 12 Mbit/s.
Installarla in uno slot X4 o X16 utilizza più dello slot fisico di quanto la scheda utilizzi effettivamente — questo è meccanicamente ed elettricamente compatibile e non influisce sulle prestazioni in nessuna direzione.
D3: Il CP 5622 può essere utilizzato con un laptop, o solo con PC desktop?
Il CP 5622 richiede uno slot PCIe interno, disponibile nei PC desktop e nelle workstation ma non nei laptop standard (che hanno invece interfacce PCIe Mini, M.2 o Thunderbolt).
Per la connettività PROFIBUS dei laptop, Siemens offre l'adattatore CP 5711 (da USB a PROFIBUS) o dispositivi di interfaccia esterni che si collegano tramite USB o Thunderbolt.
Il CP 5622 è la scelta appropriata per workstation di ingegneria fisse e PC di messa in servizio desktop installati permanentemente in sale di controllo o officine.
D4: Il CP 5622 supporta la comunicazione MPI oltre a PROFIBUS DP, e ci sono restrizioni?
Sì. MPI (Multi-Point Interface) è l'interfaccia di programmazione e comunicazione proprietaria Siemens utilizzata nativamente da S7-300 e azionamenti SIMOREG più vecchi.
MPI funziona sullo stesso cavo fisico RS-485 di PROFIBUS e viene selezionato a livello di configurazione software piuttosto che tramite hardware diverso.
Il connettore D-Sub del CP 5622 gestisce entrambe le connessioni PROFIBUS e MPI — il protocollo viene selezionato nella configurazione dell'interfaccia del software SIMATIC.
Si noti che MPI è limitato a velocità di dati inferiori (fino a 12 Mbit/s nominali, ma tipicamente 187,5 kbit/s o 1,5 Mbit/s in pratica) e a un minor numero di nodi rispetto a PROFIBUS DP, e il suo utilizzo è principalmente per connessioni CPU S7-300 legacy e comunicazioni di azionamento dove PROFIBUS DP non è configurato.
D5: Quanti slave PROFIBUS può gestire contemporaneamente il CP 5622 come DP Master?
Come Master PROFIBUS DP, il CP 5622 supporta fino a 125 nodi slave indirizzabili su un segmento PROFIBUS (il massimo definito dallo standard PROFIBUS).
La dimensione effettiva della rete è limitata dalla quantità totale di dati di input/output ciclici configurati, dalla velocità di trasmissione dati e dai requisiti del tempo di ciclo di aggiornamento dell'applicazione connessa.
In una tipica applicazione di workstation di ingegneria — dove il CP 5622 viene utilizzato per la messa in servizio e la diagnostica piuttosto che per il controllo di processo in runtime — il numero di slave attivi contemporaneamente è determinato dall'ambito del progetto su cui si sta lavorando piuttosto che da un limite hardware rigido.
