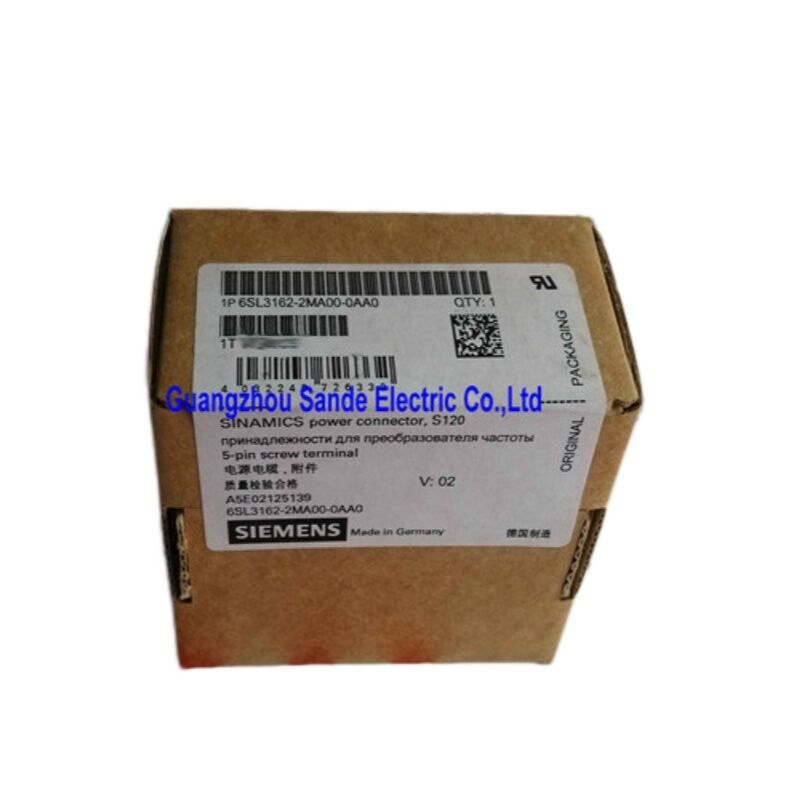

Connettore di potenza per servoazionamento SINAMICS S120 — 6SL3162-2MA00-0AA0

La connessione che mantiene la tua unità in funzione

In un sistema di servoazionamento, è facile trascurare il connettore di alimentazione, fino al giorno in cui si guasta. Il 6SL3162-2MA00-0AA0 è un connettore di alimentazione motore originale Siemens SINAMICS serie S120, realizzato appositamente per il collegamento CC e l'interfaccia di alimentazione motore sui moduli di azionamento S120 booksize e chassis. È il punto fisico in cui la potenza controllata lascia l'azionamento e raggiunge il motore e la sua integrità determina direttamente se l'intero asse funziona secondo le specifiche o genera guasti.

Non si tratta di un connettore industriale generico montato su un'etichetta Siemens. Il 6SL3162-2MA00-0AA0 è un componente progettato specificamente per la piattaforma S120, con geometria dei contatti, valori di corrente e meccanismi di bloccaggio che corrispondono esattamente all'interfaccia meccanica ed elettrica dell'azionamento.

Cos'è realmente il 6SL3162-2MA00-0AA0

Il 6SL3162-2MA00-0AA0 appartiene alla famiglia di accessori SINAMICS S120, in particolare al set di connettori di potenza utilizzato sul lato di uscita del motore dei moduli di potenza S120 a singolo e doppio asse. Fornisce l'interfaccia di accoppiamento per i terminali di fase del motore U, V, W e, a seconda della configurazione, le connessioni del bus CC, con un robusto sistema di contatti a gabbia a molla o con morsetto a vite progettato per mantenere un contatto affidabile a bassa resistenza in condizioni di vibrazioni e cicli termici che sono condizioni standard all'interno di un armadio di controllo sotto tensione.

Siemens ha progettato il sistema di connettori S120 con bloccaggio assistito da utensili per prevenire la disconnessione accidentale durante il funzionamento della macchina: una considerazione fondamentale per la sicurezza quando il carico collegato è un servomotore brushless con controllo attivo della coppia.

Specifiche tecniche

• Numero di parte:6SL3162-2MA00-0AA0
• Serie di unità compatibili:SINAMICS S120 Booksize/Chassis
• Funzione:Connettore di uscita alimentazione motore (terminali di fase U/V/W)
• Tipo di contatto:Morsettiera a vite/a molla
• Tensione nominale:Fino a 690 V CA
• Valutazione attuale:Per valore nominale del modulo S120 (adattato alla capacità di uscita del convertitore)
• Sezione trasversale del conduttore:Compatibile con i calibri di cavo di alimentazione standard S120
• Meccanismo di bloccaggio:Bloccaggio positivo assistito da utensili
• Materiale dell'alloggiamento:Termoplastico rinforzato, classificato UL 94 V-0
• Grado IP (accoppiato):IP20 nell'installazione in armadio standard
• Conformità:Componente riconosciuto CE e UL

Dove viene utilizzato questo connettore

SINAMICS S120 è una delle piattaforme di servoazionamenti e azionamenti vettoriali più diffuse a livello globale nell'automazione industriale. Alimenta i servoassi di macchine utensili, linee di imballaggio, macchine da stampa, macchinari per la lavorazione della plastica, banchi prova e un'ampia gamma di apparecchiature per la movimentazione dei materiali. Il formato booksize S120, in cui più moduli a asse singolo o doppio condividono un bus CC comune su una guida di montaggio, è l'architettura standard per i servosistemi multiasse in applicazioni con prestazioni medio-alte.

In questa architettura, il connettore di alimentazione del motore viene rimosso e ricollegato ogni volta che si effettua la manutenzione o la sostituzione di un modulo convertitore o si riconfigura l'armadio. Nel corso della vita utile di una macchina di produzione, quel connettore può essere scollegato e ricollegato decine di volte. L'usura dei contatti, l'affaticamento delle viti dei terminali e lo stress dell'alloggiamento derivante da manipolazioni ripetute sono tutti meccanismi di guasto reali: ecco perché avere un connettore sostitutivo originale disponibile nell'inventario dei pezzi di ricambio è una pratica standard per qualsiasi team di manutenzione che utilizza sistemi S120.

Perché la qualità del connettore è più importante di quanto sembri

Un connettore di alimentazione guasto su un servoazionamento non sempre si annuncia con un codice di errore chiaro. Più spesso, il degrado è graduale. Una maggiore resistenza di contatto su un terminale di fase genera un riscaldamento asimmetrico. Quel calore accelera la rottura dell'isolamento nel cavo adiacente. L'azionamento inizia a registrare guasti intermittenti di sovracorrente o squilibrio di fase che si cancellano al ripristino e sembrano non correlati al connettore. Una volta identificata la causa principale, potrebbe essere necessario sostituire anche la terminazione del cavo.

L'utilizzo di un 6SL3162-2MA00-0AA0 originale elimina questo rischio alla fonte. La placcatura dei contatti, la tensione della molla e le specifiche di coppia sono tutte abbinate ai test di validazione di Siemens per l'interfaccia S120. Possono adattarsi connettori di terze parti con dimensioni nominalmente simili, ma la resistenza di contatto, la capacità di corrente nominale e la forza di ritenzione a lungo termine non sono sempre equivalenti e in un'unità che può commutare centinaia di ampere, tali differenze contano.

Note di installazione e sostituzione

La sostituzione del 6SL3162-2MA00-0AA0 è una procedura semplice per un tecnico qualificato, ma richiede il rigoroso rispetto dell'isolamento di sicurezza prima dell'inizio di qualsiasi lavoro. Il bus CC S120 mantiene la carica dopo aver rimosso l'alimentazione principale: verificare sempre che la tensione del bus CC si sia scaricata a un livello sicuro utilizzando un misuratore calibrato prima di toccare qualsiasi terminale di alimentazione.

Quando si terminano i cavi di fase del motore, seguire le specifiche di coppia sull'etichetta del connettore o sul manuale di installazione dell'hardware S120. I terminali sottocoppia sono una delle principali cause di guasti ai contatti intermittenti; I terminali eccessivamente serrati rischiano di rompere l'alloggiamento o di strappare l'inserto filettato. Spellare l'isolamento del cavo alla lunghezza precisa indicata per il terminale: un eccesso di conduttore nudo esposto oltre l'ingresso del terminale costituisce una violazione della distanza di dispersione in un armadio ad alta tensione.

Dopo la riconnessione, verificare l'assegnazione delle fasi (sequenza UVW) rispetto alla targa del motore prima di riabilitare il convertitore. La trasposizione di fase su un servomotore sotto controllo vettoriale provoca un'immediata inversione di coppia, che in un sistema caricato può provocare danni meccanici.

Riferimento del modulo S120 compatibile

Prima di ordinare, effettuare sempre un riferimento incrociato con il manuale hardware S120 (HIM) specifico per la variante dell'azionamento.

Domande frequenti

D1: Con quali azionamenti e moduli è compatibile il 6SL3162-2MA00-0AA0?

Il 6SL3162-2MA00-0AA0 è progettato per la serie SINAMICS S120, in particolare i moduli di potenza in formato booksize e chassis utilizzati nei servosistemi multiasse. Serve come connettore di uscita dell'alimentazione lato motore che copre i terminali di fase U, V e W dove l'azionamento si collega al servomotore o al motore a induzione. La compatibilità abbraccia i moduli core S120 booksize a asse singolo e doppio asse, nonché i moduli di potenza in formato PM340. Prima di ordinare, conferma la compatibilità controllando il manuale di installazione hardware del tuo modulo S120 specifico: Siemens pubblica l'assegnazione dei connettori per ciascuna variante del modulo e i riferimenti incrociati richiedono meno di due minuti. Le dimensioni fisiche dell'alloggiamento del connettore e la disposizione dei terminali sono standardizzate in tutta la gamma di moduli compatibili, ma la corrente nominale del cavo di accoppiamento deve corrispondere alla corrente di uscita nominale del convertitore.

Q2: Posso utilizzare un connettore di terze parti o generico in sostituzione del 6SL3162-2MA00-0AA0?

Fisicamente, alcuni connettori di terze parti con passo dei pin e geometria dell'alloggiamento corrispondenti verranno inseriti nell'interfaccia S120. Se debbano essere utilizzati è una questione diversa. Il 6SL3162-2MA00-0AA0 è classificato e convalidato per le specifiche condizioni termiche, di corrente e di tensione prodotte dai moduli di azionamento S120. Le alternative non Siemens variano ampiamente in termini di qualità della placcatura dei contatti, forza di ritenzione della molla e resistenza alla temperatura. In un'applicazione servo in cui l'azionamento gestisce cicli di carico dinamici (accelerando e decelerando ripetutamente i motori durante un turno) il connettore è sottoposto a uno stress termico continuo. La resistenza di contatto, anche di pochi milliohm superiore alle specifiche, genera calore misurabile per migliaia di cicli. Per una macchina che esegue una produzione continua, l'utilizzo di un connettore originale verificato rappresenta la scelta a basso rischio e, in definitiva, a basso costo. Per un banco di prova non critico o un'applicazione a basso carico, un connettore terminale industriale di qualità di un produttore rispettabile può essere accettabile come misura temporanea, ma dovrebbe essere trattato esattamente come tale.

Q3: Come faccio a sapere se il mio connettore di alimentazione S120 necessita di sostituzione?

Gli indicatori più affidabili di un connettore di alimentazione del motore in degrado sono lo scolorimento termico sopra o vicino all'alloggiamento del connettore, guasti intermittenti dell'azionamento correlati alla fase che si risolvono al ripristino senza una chiara causa elettrica e qualsiasi segno di arco o carbonizzazione sui contatti del terminale. Durante un'ispezione di manutenzione preventiva di routine, utilizzare un termometro a infrarossi o una termocamera sui collegamenti di alimentazione del motore mentre il convertitore è sotto carico: un collegamento funzionante funziona alla temperatura ambiente dell'armadio; una connessione degradata mostra un aumento misurabile della temperatura sopra i terminali vicini. Fisicamente, verificare la presenza di viti dei terminali allentate (serrare nuovamente secondo le specifiche se necessario), ispezionare l'alloggiamento per eventuali crepe causate da coppia eccessiva o stress meccanico e cercare scolorimento o ossidazione superficiale sulle facce di contatto. Una qualsiasi di queste condizioni giustifica la sostituzione del connettore prima che si sviluppi un guasto.

D4: Questo connettore è compatibile con le serie SINAMICS S110, S150 o G120?

No. Il 6SL3162-2MA00-0AA0 è specifico per la piattaforma S120. Sebbene Siemens utilizzi una convenzione di denominazione basata sulla famiglia per tutta la gamma SINAMICS, i formati dei connettori meccanici, la disposizione dei terminali e le geometrie dell'alloggiamento differiscono tra le serie S110, S120, S150 e G120. Il tentativo di montare un connettore S120 su un modulo S110 o G120 comporterà una mancata corrispondenza fisica o, nel peggiore dei casi, un adattamento errato che sembra adattarsi ma non stabilisce un contatto elettrico affidabile. Verificare sempre la serie completa dell'azionamento e il tipo di modulo specifico rispetto alla documentazione hardware Siemens prima di procurarsi connettori sostitutivi. Il prefisso del numero di parte specifico S120 6SL3162 è l'identificatore principale che conferma che questa parte appartiene alla gamma di accessori S120.

D5: Quali passaggi di sicurezza sono obbligatori prima di sostituire il connettore di alimentazione su un'unità S120?

L'isolamento di sicurezza su un sistema S120 richiede molto più che lo spegnimento dell'interruttore principale. I condensatori del bus CC S120 mantengono una quantità significativa di carica immagazzinata dopo che l'alimentazione principale viene disconnessa: su un sistema S120 completamente dimensionato può raggiungere diverse centinaia di volt CC, il che è letale. La procedura obbligatoria è: isolare l'alimentazione principale e applicare il lockout/tagout in conformità con il protocollo di sicurezza del sito; attendere il tempo di scarica specificato nel manuale hardware S120 per la variante del modulo (in genere da due a cinque minuti minimo); verificare la tensione del bus CC utilizzando un misuratore calibrato di CAT III o CAT IV prima di toccare qualsiasi terminale. Solo dopo aver confermato che la tensione del bus è inferiore a 50 V CC è possibile procedere in sicurezza con il lavoro sui connettori. Inoltre, assicurarsi che il motore sia meccanicamente a riposo e non possa essere azionato da un carico esterno o dalla gravità prima di scollegare i cavi di fase. Queste non sono precauzioni da abbreviare sotto pressione: la piattaforma S120 funziona a tensioni fatali al contatto.

Le specifiche del prodotto sono soggette a modifiche. Prima dell'installazione, verificare sempre il manuale di installazione hardware Siemens SINAMICS S120 aggiornato per la configurazione specifica dell'azionamento.
