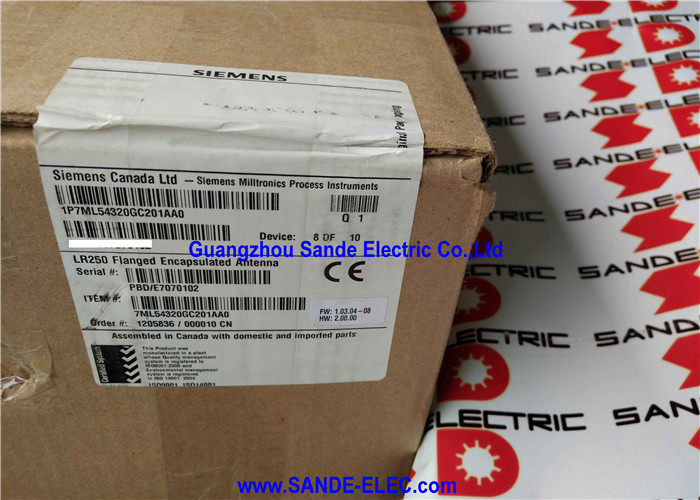

Siemens 7ML5432-0GC20-1AA0 | Trasmettitore di livello radar a impulsi SITRANS LR250 da 25 GHz — Antenna a lente flangiata in polipropilene, DN100 PN10/16, portata 20 m, 4–20 mA / HART, involucro in alluminio

Panoramica

Il Siemens 7ML5432-0GC20-1AA0 è il SITRANS LR250 configurato con un'antenna a lente flangiata in polipropilene DN100 PN10/16 — un trasmettitore di livello radar a impulsi a due fili da 25 GHz progettato per la misurazione continua senza contatto di liquidi e fanghi in serbatoi di processo e stoccaggio industriali.

Nella linea di prodotti LR250, la variante con antenna a lente in polipropilene è la specifica di scelta quando il mezzo di processo è sufficientemente aggressivo chimicamente da attaccare l'acciaio inossidabile, ma non raggiunge gli estremi di temperatura che richiedono materiali per lenti in PTFE o TFM.

L'ampia resistenza chimica del polipropilene ad acidi, alcali e molti solventi organici — combinata con il suo limite di servizio pratico intorno agli 80°C — rende questa configurazione lo strumento giusto per un'ampia gamma di applicazioni di stoccaggio chimico e di processo che rientrano al di fuori dell'intervallo di sicurezza degli strumenti standard con parti bagnate metalliche.

A 25 GHz, il SITRANS LR250 opera nella banda K, che fornisce un angolo del fascio più stretto e un fuoco del segnale più nitido rispetto agli strumenti radar a frequenza inferiore.

L'angolo del fascio di 10° dell'antenna a lente in polipropilene limita sufficientemente il cono radar emesso per evitare ostruzioni interne al serbatoio — agitatori, scale, serpentine di riscaldamento, colonne di supporto — che causerebbero echi falsi negli strumenti con fascio più ampio, senza richiedere le strette aperture fisiche delle antenne dei dispositivi a onde millimetriche.

Questa geometria pratica del fascio è uno dei motivi per cui la serie LR250 trova un'applicazione così ampia in serbatoi non progettati pensando alla misurazione radar.

Il design a tromba incapsulato racchiude completamente l'antenna a guida d'onda all'interno del corpo in polipropilene.

Ciò elimina l'esposizione dell'antenna ai vapori di processo e alla condensa che attaccherebbero un'antenna metallica non incapsulata in ambienti aggressivi, e impedisce alla pressione di processo di agire sulla struttura dell'antenna — la faccia della flangia presentata al processo è una superficie piana in polipropilene senza geometria interna visibile al mezzo.

Il risultato è un'interfaccia meccanicamente robusta che semplifica la pulizia, resiste agli attacchi chimici e mantiene misurazioni accurate anche in applicazioni con condensa di vapore sulla faccia dell'antenna.

Specifiche chiave

Lente in polipropilene vs PTFE — La scelta del materiale giusto

L'antenna a lente in polipropilene LR250 e le varianti con lente in PTFE/TFM servono spazi applicativi sovrapposti ma distinti. La lente in polipropilene si estende ulteriormente nel serbatoio rispetto alla lente in PTFE a filo, che mantiene la sua faccia a livello con la faccia della flangia.

Questa geometria conferisce alla variante in polipropilene la sua distanza di blanking di 50 mm misurata dalla faccia dell'antenna — la zona più vicina all'antenna dove non è garantita un'elaborazione affidabile dell'eco.

In pratica, il parametro critico per la maggior parte dei serbatoi di stoccaggio è l'intervallo di misurazione utile, e la profondità di misurazione di 20 m di questa configurazione copre l'intera altezza della maggior parte dei serbatoi di stoccaggio di liquidi sfusi.

Dove i due tipi di lente divergono è la temperatura. Le lenti in PTFE e TFM gestiscono temperature di processo fino a 170°C e sono specificate per vapore, fluidi di processo caldi e reazioni chimiche a temperatura elevata. Il polipropilene è limitato a 80°C ma offre vantaggi in termini di costo e resistenza chimica in applicazioni in cui la temperatura non è il vincolo.

Per lo stoccaggio di acidi, serbatoi caustici, bacini di raccolta delle acque reflue, serbatoi di contenimento chimico e la maggior parte delle applicazioni con fluidi di processo a temperatura ambiente, la variante in polipropilene è la scelta appropriata ed economica.

Comunicazione HART e integrazione di processo

L'uscita HART 4–20 mA combina la semplicità di un segnale analogico convenzionale a due fili con la capacità di comunicazione digitale sullo stesso doppino.

L'uscita 4–20 mA pilota direttamente l'indicazione di livello primaria — le schede di ingresso analogico PLC leggono il livello senza alcuna configurazione — mentre lo strato digitale HART fornisce l'accesso a tutti i parametri del trasmettitore, ai dati diagnostici e alle variabili secondarie (forza dell'eco, rapporto segnale/rumore, temperatura) al software di gestione degli asset o a un comunicatore portatile HART.

La configurazione e la parametrizzazione possono essere eseguite tramite l'interfaccia HART utilizzando SIMATIC PDM di Siemens o software di gestione dispositivi HART standard, o localmente utilizzando il display e i pulsanti integrati del trasmettitore.

L'interfaccia locale è sufficientemente semplice che un'installazione di base del livello — impostazione delle distanze vuoto e pieno, selezione delle unità di misura e conferma dell'intervallo 4–20 mA — non richiede alcuno strumento esterno, il che è importante durante la messa in servizio iniziale in luoghi in cui l'accesso a un laptop è impraticabile.

Il trasmettitore si avvia a meno di 3,6 mA, al di sotto dell'uscita di livello zero di 4 mA, garantendo che una condizione di avvio a freddo all'inizio di una sequenza di accensione non attivi un allarme di basso livello nel PLC o DCS collegato prima che il trasmettitore abbia completato la sua inizializzazione e iniziato la misurazione.

Soppressione automatica degli echi falsi e intelligenza sonica

Una delle caratteristiche più utili del SITRANS LR250 è la sua funzione di soppressione automatica degli echi falsi (AFES), parte dell'elaborazione degli echi Sonic Intelligence di Siemens.

Quando un trasmettitore di livello è installato in un serbatoio che contiene strutture interne fisse — tubazioni di ingresso, staffe di supporto, serpentine di riscaldamento, connessioni di indicatori di livello — queste strutture riflettono gli impulsi radar verso l'antenna e possono essere scambiate per la superficie del liquido.

Negli strumenti radar convenzionali, la gestione di questi echi falsi richiede un attento posizionamento dell'antenna e talvolta modifiche fisiche al serbatoio.

AFES funziona in modo diverso: durante la messa in servizio, l'operatore registra il profilo dell'eco di interferenza del serbatoio a un livello di riferimento.

Il SITRANS LR250 mappa questi echi fissi e li filtra dalle misurazioni successive, trattandoli come rumore di fondo piuttosto che come segnali di livello validi.

Il profilo registrato rimane stabile indipendentemente dalla variazione del livello effettivo del liquido all'interno del serbatoio.

Ciò significa che un serbatoio con più ostruzioni fisse — che metterebbero alla prova uno strumento radar più semplice — può essere messo in servizio senza requisiti di posizionamento speciali e misurerà in modo affidabile anche quando la superficie del liquido è vicina a una delle posizioni di ostruzione registrate.

FAQ

D1: La flangia DN100 PN10/16 è uno standard europeo (EN 1092-1). Questo trasmettitore può essere montato su ugelli flangiati ASME B16.5?

No, non senza un adattatore. La flangia a faccia rialzata EN 1092-1 Tipo B1 DN100 PN10/16 si avvita direttamente alle flange corrispondenti standard europee. Le flange ASME B16.5 4" Classe 150 hanno un diametro del cerchio dei bulloni e un numero di fori per i bulloni diversi.

Per ugelli flangiati ASME, la variante appropriata nella gamma di antenne in polipropilene SITRANS LR250 utilizza connessioni flangiate ASME B16.5 4" Classe 150 — un codice d'ordine diverso all'interno della famiglia 7ML5432.

Confermare lo standard della flangia dell'ugello prima di specificare il trasmettitore.

D2: Qual è la costante dielettrica minima (εr) richiesta per una misurazione affidabile con questo trasmettitore?

Il SITRANS LR250 richiede una costante dielettrica superiore a 1,6 quando si misura dalla superficie di un liquido in un serbatoio aperto, o quando è installato in un tubo di stabilità (che concentra il segnale e migliora le prestazioni su mezzi a bassa costante dielettrica).

Per l'installazione diretta in un serbatoio di processo senza tubo di stabilità, è consigliata una costante dielettrica superiore a 3 per un'elaborazione affidabile dell'eco. La maggior parte delle soluzioni a base d'acqua, acidi, alcali e solventi organici con elevata polarità hanno costanti dielettriche ben superiori a 3.

Gli idrocarburi leggeri e alcuni solventi rientrano al di sotto di questa soglia e potrebbero richiedere l'installazione in un tubo di stabilità o una tecnologia di misurazione alternativa.

D3: La distanza di blanking è di 50 mm dalla faccia dell'antenna. Questo limita il livello massimo che può essere misurato?

Sì — la zona di blanking (chiamata anche banda morta della zona vicina) rappresenta la regione immediatamente sotto l'antenna dove l'elaborazione del segnale non è affidabile. Qualsiasi superficie liquida entro 50 mm dalla faccia dell'antenna non può essere misurata.

Nella maggior parte delle applicazioni di serbatoi di stoccaggio, il trasmettitore è installato al di sopra del punto di allarme di livello massimo, quindi la superficie del liquido non si avvicina mai alla zona di blanking durante il normale funzionamento.

Tuttavia, in serbatoi poco profondi o serbatoi con altezza dell'ugello molto limitata, questo parametro deve essere considerato nell'ingegneria di installazione per garantire che il livello di misurazione massimo sia al di fuori della zona di blanking.

D4: La lente in polipropilene ha un limite di temperatura di 80°C. Cosa succede se la temperatura di processo supera occasionalmente questo valore?

Il polipropilene si ammorbidisce e perde integrità meccanica sopra circa 80°C sotto la combinazione di temperatura e pressione di processo.

Brevi escursioni termiche leggermente superiori a 80°C possono essere tollerate senza danni a seconda della pressione a quella temperatura, ma un funzionamento prolungato al di sopra della temperatura nominale rischia la deformazione del corpo della lente, la perdita della tenuta di pressione alla flangia e il degrado dell'accuratezza di misurazione a causa di variazioni dimensionali nella geometria dell'antenna.

Per applicazioni con temperature di processo regolarmente superiori a 80°C, la variante a tromba incapsulata con lente in PTFE o TFM 1600 — con rating fino a 170°C — è la specifica appropriata.

D5: Il SITRANS LR250 può misurare il livello di fanghi contenenti particelle solide, o solo liquidi limpidi?

Il radar non è influenzato dalla chiarezza ottica del mezzo misurato — misura l'interfaccia dielettrica sulla superficie del liquido, non la luce o il suono trasmesso attraverso il mezzo. Per i fanghi, il parametro rilevante è se la superficie presenta un'interfaccia dielettrica coerente per la riflessione radar.

Fanghi ben miscelati con una superficie ragionevolmente piana (non violentemente agitata) possono generalmente essere misurati dal SITRANS LR250. Fanghi con formazione di schiuma pesante sulla superficie possono presentare una sfida, poiché gli strati di schiuma possono attenuare il segnale radar o riflettere dalla superficie della schiuma piuttosto che dal vero livello del liquido sottostante.

Nelle applicazioni con schiuma, i diagnostici di elaborazione dell'eco — accessibili tramite HART — aiutano a valutare se l'eco di misurazione è stabile e segue la superficie corretta.
