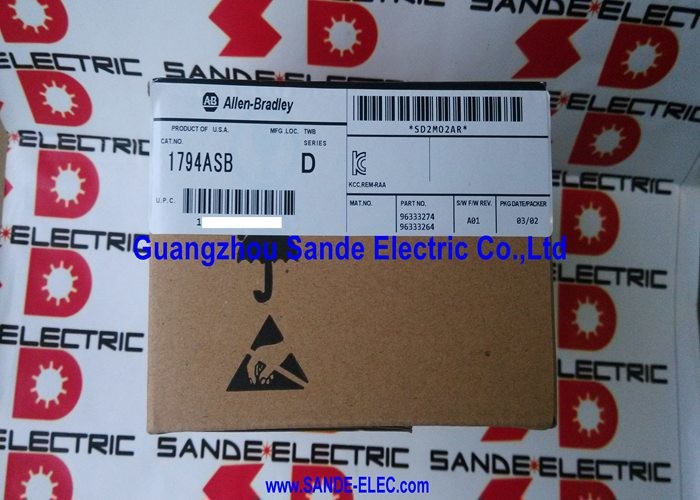

Flex Remote I/O Adapter 1794ASB 1794 ASB 1794ASB

1794-ASB | Modulo adattatore I/O remoto FLEX I/O 1794 — 8 moduli / 5 modalità di indirizzamento / 19,2–31,2 V CC / 4,6 W / FlexBus / 0,17 kg

Prima l'adattatore: cosa fa il 1794-ASB

Ogni gruppo FLEX I/O inizia con un modulo adattatore. È l'interfaccia di comunicazione tra i moduli I/O sul FlexBus e la rete del sistema di controllo. Senza adattatore, i moduli I/O non hanno alcun percorso di comunicazione con un PLC.

Il 1794-ASB è la variante I/O remoto (RIO). Collega un banco composto da un massimo di otto moduli FLEX I/O a una rete I/O remota: la rete I/O seriale utilizzata con i sistemi di controllo serie PLC-5 e SLC-500. L'adattatore fa la traslazione tra il FlexBus (il backplane locale che collega i moduli FLEX I/O) e il cavo RIO, trasportando i dati I/O in entrambe le direzioni ad ogni ciclo di aggiornamento dello scanner.

Per le installazioni realizzate attorno ai vecchi controllori PLC-5 o SLC-500 con reti I/O remoti, 1794-ASB è l'adattatore che consente a FLEX I/O di partecipare alla stessa rete insieme ai vecchi rack I/O fissi 1771 o ad altri dispositivi collegati a RIO.

Specifiche chiave

Cinque modalità di indirizzamento: adattamento alle reti RIO esistenti

Le reti I/O remote sono state costruite attorno a convenzioni di indirizzamento I/O specifiche che si sono evolute nel corso della vita delle piattaforme PLC-5 e SLC-500. Il 1794-ASB supporta tutte e cinque le modalità di indirizzamento riconosciute da questi controllori:

Standard:Il classico formato di indirizzamento RIO. Ciascun indirizzo di rack mappa i dati I/O in parole immagine di ingresso e uscita a 16 bit.

Compatto:Una mappatura immagine più compatta che utilizza lo spazio di indirizzamento in modo efficiente quando il numero di moduli I/O è ridotto.

Complementare:Una variazione che consente ai dati di ingresso e di uscita di condividere un indirizzo rack in una disposizione complementare.

Standard-32 e Complementare-32:Indirizzamento esteso per formati immagine a 32 bit utilizzati nelle configurazioni PLC-5 ad alta capacità.

La modalità di indirizzamento dell'adattatore viene impostata tramite DIP switch o selettori rotativi sul 1794-ASB. Quando si sostituisce un adattatore esistente in un sistema in funzione, è essenziale far corrispondere l'impostazione dell'indirizzo e della modalità all'originale: una mancata corrispondenza fa sì che lo scanner mappi in modo errato i dati I/O, il che può produrre risposte errate del programma.

Scenari applicativi

Sistema PLC-5 con derivazioni I/O distribuiti:Un controller PLC-5 utilizza una rete I/O remota per raggiungere punti I/O su più stazioni macchina. Ciascuna stazione dispone di un adattatore 1794-ASB che termina il cavo RIO e fino a otto moduli FLEX I/O per connessioni I/O locali. Lo scanner PLC-5 mappa gli I/O di ciascuna stazione nella relativa tabella immagine I/O.

SLC-500 con espansione I/O FLEX:Un SLC-5/04 con il modulo scanner RIO 1747-SN estende l'I/O a una stazione remota tramite il 1794-ASB. Fino a otto moduli FLEX I/O analogici e digitali presso la stazione remota portano la portata degli I/O dell'SLC oltre il rack locale.

Sostituzione per manutenzione per stazioni esistenti collegate in rete RIO:Un modulo 1794-ASB si guasta in una stazione I/O distribuita in esecuzione. Un 1794-ASB sostitutivo, configurato con lo stesso indirizzo e modalità di indirizzamento dell'originale, ripristina la comunicazione della stazione con lo scanner del PLC senza riconfigurazione della rete.

Domande frequenti

D1: A quali cavi e dispositivi di rete RIO si collega il 1794-ASB?

Il 1794-ASB si collega a un cavo biassiale schermato Belden 9463 o equivalente utilizzato per reti I/O remote (tubo flessibile blu o equivalente). Comunica con qualsiasi scanner I/O remoto: processori PLC-5 con porte RIO integrate, SLC-5/02 e 5/03 con RIO integrato, SLC-5/04 e 5/05 tramite scanner 1747-SN o moduli scanner RIO autonomi. La velocità di trasmissione è impostata sul 1794-ASB per corrispondere alla velocità configurata dello scanner (57,6K, 115,2K o 230,4K baud).

D2: Come viene configurato l'indirizzamento I/O sul 1794-ASB?

L'indirizzo del rack e la modalità di indirizzamento vengono impostati tramite DIP switch rotativi o ponticelli sul corpo dell'adattatore. Il numero di rack (tipicamente 1–7 in una rete PLC-5 standard), il gruppo iniziale (0, 2, 4 o 6 a seconda del complemento del modulo) e la modalità di indirizzamento (Standard, Compatto, Complementare, Standard-32 o Complementare-32) devono tutti corrispondere alle impostazioni configurate nella configurazione I/O dello scanner PLC. Un'impostazione errata provoca un errore di comunicazione o un disallineamento dei dati I/O.

D3: È possibile sostituire il 1794-ASB con un adattatore EtherNet/IP 1794-AENT sullo stesso FlexBus?

Il connettore FlexBus è fisicamente compatibile tra gli adattatori FLEX I/O, ma un tipo di adattatore diverso modifica completamente l'interfaccia di rete. La sostituzione del 1794-ASB (RIO) con un 1794-AENT (EtherNet/IP) richiede che il PLC di controllo supporti la scansione degli I/O EtherNet/IP e richiede una riconfigurazione I/O completa nel programma del PLC. Non si tratta di una sostituzione diretta del plug-in: si tratta di una migrazione di rete che richiede lavoro di progettazione.

D4: Quanti moduli I/O FLEX può supportare il 1794-ASB e di quali tipi?

Il 1794-ASB supporta fino a 8 moduli FLEX I/O sul suo FlexBus. I moduli compatibili includono ingresso digitale serie 1794, uscita digitale, uscita relè, ingresso analogico, uscita analogica e moduli analogici combinati. Ogni modulo si aggiunge al conteggio totale di I/O; il limite di otto moduli è il vincolo hardware. Lo spazio di indirizzi disponibile nella modalità di indirizzamento scelta può limitare il numero totale di moduli prima che venga raggiunto il limite fisico di otto moduli.

D5: Il 1794-ASB è ancora in produzione attiva?

Il 1794-ASB è un prodotto legacy allineato con l'ecosistema di controller PLC-5 e SLC-500 basato su RIO, che a sua volta si trova in una fase avanzata del ciclo di vita. L'adattatore rimane disponibile attraverso i canali dei ricambi industriali per la manutenzione dei sistemi installati. Per i progetti di nuovi sistemi, gli attuali adattatori FLEX I/O con interfacce EtherNet/IP (1794-AENT) o ControlNet rappresentano l'attuale direzione della piattaforma.
