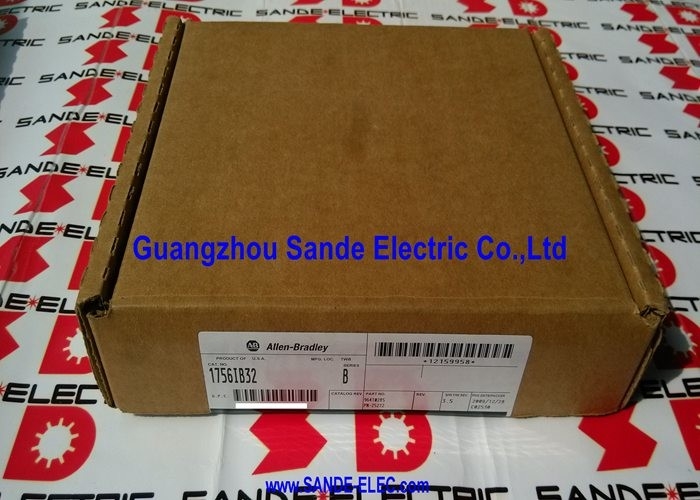

ControlLogix 32 I Modulo del punto di affondamento 1756IB32 1756 IB32 1756IB32

Allen-Bradley 1756-IB32 ControlLogix Modulo di ingresso digitale a 12/24V

Numero della parte:1756-IB32

Produttore:Rockwell Automation / Allen-Bradley (USA)

Tipo di prodotto:Modulo di ingresso digitale

32 punti di ingresso discreti in un unico slot

Il 1756-IB32 confeziona 32 punti di ingresso digitali DC in un singolo slot del telaio 1756 ControlLogix.feedback del solenoide, sensore fotoelettrico, o qualsiasi segnale discreto di 12/24V DC e mappe che lo indicano nella tabella dei dati di ingresso del controller affinché il programma Logix agisca.

A 32 punti per slot, il 1756-IB32 offre la più alta densità di input nella gamma standard di moduli di input ControlLogix DC.Questo riduce il numero totale di slot e lo spazio del telaio richiestoUn singolo 1756-IB32 gestisce ciò che richiederebbe due o tre moduli a bassa densità per coprire.

Il modulo accetta entrambe le entrate di 12V DC e 24V DC le tensioni di alimentazione dei dispositivi di campo più comuni nell'automazione industriale.che elimina la necessità di specificare un modulo separato per ciascun tipo di uscita del sensore in un impianto a sensori misti.

Densità di cablaggio e formato del connettore

Con 32 ingressi e gli associati 24V commons, il 1756-IB32 utilizza un connettore RTB (Removable Terminal Block) ad alta densità.Il RTB a 40 posizioni ospita tutti i 32 segnali di ingresso più i terminali comuni e di alimentazioneL'RTB è a chiave per evitare posti sbagliati e può essere pre-cablato prima che il modulo sia installato nel telaio, consentendo di terminare in anticipo il cablaggio di campo durante la costruzione del gabinetto.

Specificità principali

Domande frequenti

D1: Il 1756-IB32 mostra diversi punti di ingresso come ON nel tag del controller, ma nessun dispositivo di campo è alimentato.

Gli stati di accensione fantasma su ingressi non alimentati sono causati da correnti di perdita dal cablaggio del campo o dai sensori che galleggiano sopra la soglia di spegnimento.I sensori a stato solido, in particolare quelli a due fili, trasmettono una piccola corrente residua anche quando sono spenti.Con 32 punti su un singolo modulo, le perdite accumulate da più sensori possono spingere i singoli input oltre la soglia di accensione.Installare resistenze di sanguinamento (in genere 510 kΩ) in parallelo con i terminali di ingresso interessati per fornire un percorso di ritorno per la corrente di perdita.

D2: Il 1756-IB32 può essere utilizzato con sensori NPN (current sinking) e sensori PNP (current sourcing) sullo stesso modulo contemporaneamente?

Sì, il 1756-IB32 è compatibile con i sensori NPN e PNP. Il circuito di ingresso del modulo accetta corrente da entrambe le direzioni.I sensori NPN sono collegati con l'uscita del sensore al terminale di ingresso e il comune collegato al comune +24V del modulo (terminal V). I sensori PNP collegano l'uscita del sensore direttamente al terminale di ingresso con il comune a 0V. Entrambi i tipi possono coesistere sullo stesso modulo.

D3: Il RTB 1756-IB32 è dotato di chiave.

La chiave RTB è progettata per essere trasferita dal vecchio modulo al nuovo durante la sostituzione, assicurando che il connettore di cablaggio di campo possa essere reinserito solo nel modulo corretto.Rimuovere la chiave dal modulo fallito, trasferirlo al modulo di sostituzione 1756-IB32 e il RTB pre-cablato si monta direttamente sul nuovo modulo senza ri cablaggio.

D4: Il controller Logix mostra errori di connessione I/O per il 1756-IB32.

Un errore di connessione I/O con LED del modulo normale indica un problema di comunicazione del backplane piuttosto che l'hardware del circuito di ingresso.Riposizionare il modulo nella sua fessura il connettore backplane 1756 è la causa più comune di errori di connessione I/O intermittentiSe la ricostituzione non risolve il difetto, controllare il piano posteriore del telaio in tale slot per verificare danni meccanici o contaminazione.

D5: Il 1756-IB32 è compatibile con tutte le revisioni del telaio e del controller ControlLogix?

Il 1756-IB32 è compatibile su tutta la piattaforma ControlLogix dal telaio 1756-A4 al 1756-A17 e su tutti i processori ControlLogix dalla serie 1756-L1 originale all'attuale 1756-L8x.Nessuna restrizione di revisione del firmware o dell'hardware si applica alle implementazioni standard di ControlLogixSe il modulo viene aggiunto a un sistema di sicurezza, è necessario confermare separatamente eventuali requisiti specifici di GuardLogix (PLC di sicurezza).
