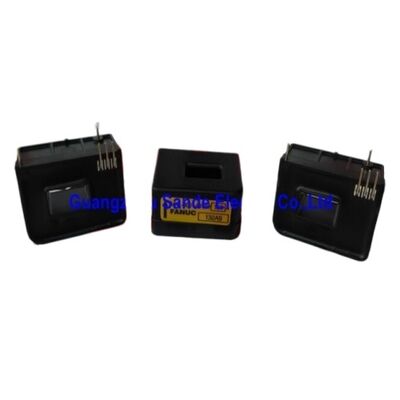

FANUC induttore reciproco A44L-0001-0165#150A A44L-0001-0165/150A A44L-0001-0165#150A

FANUC A44L-0001-0165#150A.

Corrente motoria Misurata qui, controllata ovunque

L'A44L-0001-0165#150A è il sensore di corrente di 150A di FANUC, il rivelatore a bobina che misura la corrente di fase del motore che scorre in un servo o amplificatore a mandrino FANUC.Il suffisso #150A specifica il rating corrente: questo sensore è progettato per misurare con precisione le correnti fino a 150 A RMS, che corrisponde all'intervallo di corrente delle specifiche classi di servo o amplificatori a mandrino che richiedono questo sensore.

In un servo o spindle drive FANUC, il controllo della corrente in circuito chiuso dell'azionamento dipende dalla misurazione accurata in tempo reale della corrente del motore.Il sensore di corrente si trova nel circuito di alimentazione i cavi di fase motore passano attraverso il nucleo toroidale del sensore, e il sensore emette un segnale proporzionale al circuito di feedback corrente dell'unità. Questo segnale dice all'amplificatore esattamente quanta corrente scorre al motore in ogni momento.L'algoritmo di controllo servo utilizza questa misurazione per regolare la coppia con la precisione richiesta per il movimento dell'asse CNC e il controllo della velocità dello mandrino.

Se il sensore di corrente non funziona o si legge in modo errato, l'amplificatore non può chiudere correttamente il suo circuito di controllo corrente.Il risultato è tipicamente un allarme di sovraccorrente il drive o scatta su una lettura di corrente falsa che appare come sovraccorrenteLa modalità di guasto dipende dal fatto che il sensore rilevi zero (fallimento di circuito aperto) o un valore irregolare.

Specificità principali

Scegliere la corrente corretta

Il suffisso # 150A non è arbitrario la potenza di corrente deve corrispondere al modulo di amplificatore specifico a cui serve il sensore.e il sensore di corrente deve essere specificato per tale ratingUn sensore sotto la massima corrente di uscita dell'amplificatore può diventare saturo o danneggiato.Un sensore con un valore nominale significativamente superiore alla corrente effettiva fornisce una risoluzione del segnale proporzionalmente inferiore.

Le classificazioni disponibili nella copertura della famiglia A44L-0001-0165: 50A, 100A, 150A, 200A, 250A, 300A, 400A, 500A e 600A.Prima di ordinare un amplificatore di sostituzione, verificare la qualifica richiesta dal manuale di manutenzione dell'amplificatore FANUC o dall'etichetta del sensore installato..

Domande frequenti

Q1: Come viene diagnosticato un sensore di corrente difettoso in un sistema di azionamento FANUC?

A failed current sensor typically produces an overcurrent alarm that appears immediately at drive energisation — before significant current can actually flow — or produces an axis/spindle that operates erratically and cannot hold speed. ispezionare fisicamente il sensore per la presenza di crepe, segni di ustioni o danni meccanici. sostituire con un sensore noto di buona qualità della stessa potenza di corrente del test definitivo.Se l'allarme di sovraccarico si spegne con il sensore di sostituzione, l'originale ha fallito.

D2: Il sensore A44L-0001-0165#150A può essere sostituito con un sensore di corrente diversa?

Un sensore da 200 A in una posizione da 150 A funzionerebbe a livello di segnale ridotto e potrebbe non fornire una risoluzione di feedback adeguata.Un sensore da 100 A in una posizione di amplificatore da 150 A si satura alla corrente massima dell'amplificatoreUtilizzare sempre la corrente esatta specificata per l'amplificatore installato.

D3: L'A44L-0001-0165 è un sensore dell'effetto Hall o un trasformatore di corrente?

L'A44L-0001-0165 è descritto come un rivelatore di corrente di tipo bobina con formato trasformatore di corrente.e il sensore emette un segnale proporzionale attraverso l'induzione. I sensori di corrente a effetto Hall descrivono in genere la loro uscita come un segnale DC-accurato (in grado di misurare correnti DC e CA),mentre i rivelatori basati su trasformatori misurano la corrente del motore CA ‡ appropriata per la corrente della fase del motore CA nei servo e amplificatori a mandrino FANUC.

D4: Esistono differenze di compatibilità tra la serie A44L-0001-0165 e le altre serie di sensori di corrente FANUC?

FANUC utilizza diverse serie di sensori attuali attraverso le loro generazioni di azionamenti. The A44L-0001-0165 is the sensor series for its specific amplifier family — other sensor series (different A44L numbers) may be physically similar but have different output characteristics or mounting arrangements- Confirmare il numero completo del sensore installato prima di ordinare una sostituzione.

D5: Da dove proviene l'A44L-0001-0165#150A?

Attraverso il mercato dei componenti di trasmissione FANUC FANUC rivenditori di parti di amplificatori, specialisti in riparazione e fornitori di eccedenze testati.La serie A44L-0001-0165 con corrente nominale multipla è un elemento di ricambio standard nel mercato dei servo e spindle drive di FANUC. Indicare il suffisso # 150A la valutazione corrente determina la selezione.
