Piattaforme intelligenti IC200UEX736-D IC200UEX736D IC2OOUEX736-D

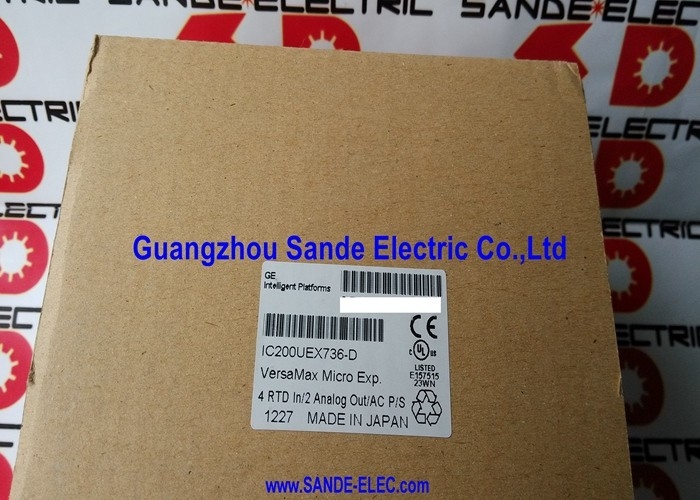

GE Fanuc IC200UEX736-D. VersaMax Micro RTD Modulo di espansione Pt100 / -100 a +600°C / 2/3-Wire / 2 uscite analogiche / Revisione D

RST e ampliamento dell'output analogico in un solo micro modulo VersaMax

IC200UEX736-D è il modulo di espansione RTD per la piattaforma VersaMax Micro PLC, providing Pt100 resistance temperature detector (RTD) measurement capability alongside two analogue outputs — all in the compact snap-on expansion module format that characterises the VersaMax Micro range.

I sensori RTD Pt100 sono lo standard per la misurazione della temperatura dei processi industriali, presenti in tutti i settori, dalla trasformazione alimentare agli impianti chimici fino ai sistemi HVAC.La designazione Pt100 significa che il sensore ha una resistenza nominale di 100 ohm a 0 °CL'IC200UEX736-D legge questa variazione di resistenza e la converte in un valore di temperatura accessibile nel programma VersaMax Micro PLC.

La gamma di temperature compresa tra -100°C e +600°C copre la maggior parte dei requisiti standard di misurazione della temperatura dei processi industriali.monitoraggio dei processi criogeniciLe applicazioni ad alta temperatura come il monitoraggio dei forni, i processi di trattamento termico,e le temperature del sistema di vapore sono coperte verso l'estremità superiore del range.

La sezione a due uscite fornisce uscite analoghe sia di tensione che di corrente.o qualsiasi dispositivo di processo a tensione di ingressoLe uscite di corrente (tipicamente 4 ¢ 20 mA) servono i dispositivi di circuito di corrente industriali standard ¢ valvole proporzionali, azionamenti a velocità variabile,e trasmettitori di processo dove l'immunità del circuito di corrente all'errore di resistenza del cavo fornisce una trasmissione affidabile del segnale su distanze di cablaggio più lunghe.

Specificità principali

RTD Cablaggio 2 fili versus 3 fili

L'IC200UEX736-D supporta sia le connessioni RTD Pt100 a 2 fili che a 3 fili:

2 fili:La resistenza del cavo si aggiunge direttamente alla resistenza del sensore misurata, introducendo un errore di lettura della temperatura proporzionale alla lunghezza e alla resistenza del cavo.Adatto a corse corte di cavi in cui i requisiti di precisione di misurazione consentono questo errore.

3 fili:Un terzo filo consente al modulo di misurare e compensare la resistenza del cavo. Il terzo filo segue lo stesso percorso dei fili di segnale, misurando la resistenza del cavo,e il modulo sottrae questo dalla misurazione della resistenza totaleCiò riduce notevolmente l'errore di resistenza del cavo, rendendo il 3 fili adatto per lunghi percorsi di cavo dove il 2 fili introdurrebbe un indebolimento inaccettabile della lettura della temperatura.

Domande frequenti

Q1: Quanti moduli IC200UEX736-D possono essere collegati a un PLC VersaMax Micro?

La piattaforma VersaMax Micro supporta un massimo di 4 moduli di espansione in totale.,La configurazione di espansione deve essere pianificata entro questo limite prima di specificare più tipi di moduli di espansione.

D2: Quale precisione Pt100 fornisce l'IC200UEX736-D?

La precisione di misurazione RTD Pt100 in pratica dipende dalla risoluzione ADC del modulo, dalla classe RTD (classe DIN A o B) e dalla qualità del cavo.L'opzione di cablaggio a 3 fili elimina l'errore di resistenza del cavoUtilizzare sensori di classe A Pt100 e cablaggio a 3 fili per la migliore precisione nelle applicazioni di misurazione della temperatura più esigenti.

D3: L'IC200UEX736-D può misurare RTD Pt1000 o Ni100, o solo Pt100?

L'IC200UEX736-D è specificato per i sensori RTD Pt100. I RTD Pt1000 e Ni100 hanno caratteristiche di resistenza diverse e non sono compatibili con un modulo calibrato per Pt100.Per Pt1000 o altri tipi di RTD, verificare se la piattaforma VersaMax Micro offre un modulo di espansione alternativo che supporti il tipo di sensore richiesto.

D4: Quale cavo di connessione è necessario per collegare l'IC200UEX736-D al VersaMax Micro PLC?

I moduli di espansione VersaMax Micro si collegano all'unità PLC di base tramite un cavo di espansione corto incluso nel modulo (tipicamente IC200CBL501 o equivalente).Il cavo collega il modulo di espansione all'ultimo modulo della catena di espansione o direttamente alla porta di espansione del PLC di base- Conferma il numero della parte del cavo dalla documentazione del modulo.

D5: Da dove proviene l'IC200UEX736-D?

Attraverso la divisione di fornitura di prodotti Emerson's Automation Solutions (ex GE Fanuc) e attraverso il mercato di rifacimento VersaMax Micro, i distributori di automazione industriale e i fornitori di eccedenze testati.La revisione -D identifica la generazione hardware; confermare la revisione D specificamente dal modulo installato se per una sostituzione certificata dell'impianto è richiesta la corrispondenza della revisione.
