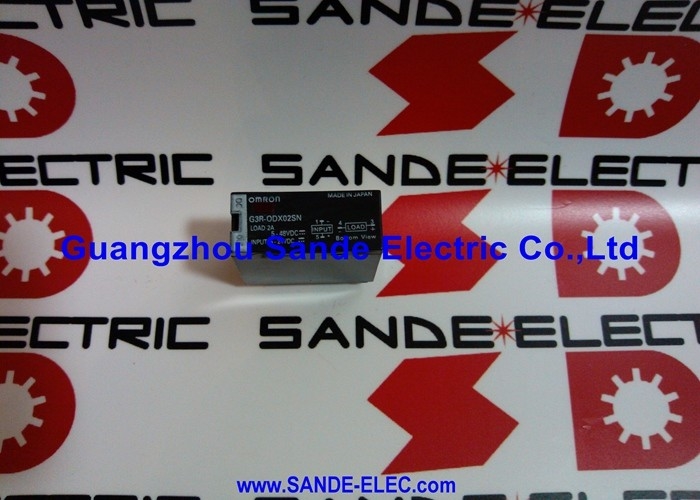

OMRON G3R-ODX02SN Relay a stato solido 5-48VDC carico 2A con base di montaggio G3RODX02SN G3R-ODXOP2SN

Omron G3R-ODX02SN | Relè a stato solido CC serie G3R-I/O — 2 A / Carico 4–60 V CC / Controllo 5–24 V CC / Isolamento 4.000 V / LED

SSR interfaccia I/O: commutazione diretta da sensore a carico

Il G3R-ODX02SN fa parte della serie G3R-I/O di Omron: relè a stato solido appositamente progettati per il ruolo di interfaccia I/O: commutazione di carichi CC direttamente dai segnali di uscita del sensore senza relè intermedio o amplificatore di segnale. L'ingresso di controllo accetta 5–24 V CC nell'intervallo tipico di tensione di uscita del sensore. Un'uscita del sensore di prossimità PNP, un'uscita a transistor PLC o un GPIO del microcontroller si collegano tutti direttamente all'ingresso di controllo G3R-ODX02SN alle rispettive tensioni di segnale native.

L'uscita del carico commuta 4–60 V CC fino a 2 A. Copre l'intera gamma di carichi logici da 5 V, attuatori da 12 V CC, solenoidi da 24 V CC e carichi industriali da 48 V CC da un unico tipo di relè. La modalità di accensione casuale - senza passaggio per lo zero - commuta il carico immediatamente all'attivazione dell'ingresso di controllo senza attendere il passaggio per lo zero della corrente. Per i carichi CC, la commutazione del passaggio per lo zero non è applicabile (la CC non ha passaggio per lo zero CA), quindi la commutazione casuale è la modalità operativa corretta.

Specifiche chiave

Isolamento 4.000 VI/O e compatibilità con socket G2R-1-S

L'isolamento del fotoaccoppiatore tra i circuiti di ingresso e di uscita fornisce una rigidità dielettrica di 4.000 V, conforme ai requisiti dell'accoppiatore VDE 0884. Questo livello di isolamento supporta la connessione a circuiti in cui l'ingresso di controllo e l'uscita di carico funzionano a potenziali di riferimento significativamente diversi e fornisce protezione contro i transitori dal lato del carico che raggiungono il circuito di controllo.

Il G3R-ODX02SN utilizza lo stesso ingombro della presa plug-in a 5 pin del relè di potenza G2R-1-S di Omron. I pannelli che già utilizzano prese G2R-1-S (P2RF-05, P2RFZ-05 o P2RF-05-PU push-in) accettano direttamente G3R-ODX02SN. Questa compatibilità consente di sostituire la commutazione a stato solido con la commutazione di contatti meccanici in un layout di pannello esistente senza ricablare. La morsettiera I/O G70A accetta direttamente anche i moduli G3R-I/O.

Domande frequenti

Q1: Qual è la differenza tra G3R-ODX02SN e G3R-OD201SN?

Entrambi sono relè a stato solido G3R-I/O con uscita CC con lo stesso ingresso di controllo da 5-24 V CC e corrente di carico di 2 A. Il G3R-ODX02SN gestisce una tensione di carico di 4–60 V CC; il G3R-OD201SN gestisce una tensione di carico di 40–200 V CC a 1,5 A. Selezionare in base alla tensione di alimentazione del carico: ODX02SN per carichi da 5 V/12 V/24 V/48 V CC, OD201SN per carichi da 48–200 V CC.

Q2: Cosa mostra l'indicatore LED sul G3R-ODX02SN?

Il LED si illumina quando l'ingresso di controllo è attivato: il relè è nello stato ON e commuta la corrente al carico. Questo indicatore visivo conferma l'attivazione del relè senza apparecchiatura di prova, utile durante la messa in servizio e la diagnosi dei guasti. Un LED acceso senza corrente nel carico indica che il relè è attivato ma il circuito di carico è aperto.

Q3: È possibile utilizzare il G3R-ODX02SN direttamente con un'uscita a transistor PLC?

SÌ. Le uscite a transistor NPN o PNP del PLC a 24 V CC si collegano direttamente all'ingresso di controllo. L'ingresso è valutato per 5–24 V CC e assorbe una piccola corrente entro l'intervallo delle uscite a transistor PLC standard. Non è necessaria alcuna resistenza di limitazione della corrente nell'intervallo di tensione di controllo 5–24 V CC.

Q4: Cosa causa il mancato spegnimento del relè (il carico rimane acceso)?

Cause comuni: tensione di ingresso di controllo superiore a 1 V CC a causa di una perdita di transistor dal dispositivo di pilotaggio (aggiungere un resistore pull-down all'ingresso di controllo); tensione indotta da conduttori adiacenti in un fascio di cavi quando i cavi di controllo e di carico condividono lo stesso condotto (cavi di controllo e di carico separati). Anche il guasto interno dell'SSR (tipicamente dovuto a sovraccarico prolungato o sovracorrente eccessiva) può causare un'uscita conduttiva permanente.

D5: Qual è la corrente di spunto massima che il G3R-ODX02SN può gestire?

Il relè resiste a 8 A per una corrente di picco di 10 ms. Copre lo spunto da carichi CC capacitivi e piccoli induttivi. Per carichi con spunto più elevato (motori CC di grandi dimensioni, banchi di condensatori di grandi dimensioni) verificare la corrente di spunto di picco e la durata rispetto a questo valore nominale. Eventi di spunto ripetuti al limite del valore nominale riducono la durata di servizio dell'SSR attraverso lo stress termico cumulativo sull'elemento di commutazione di uscita.
