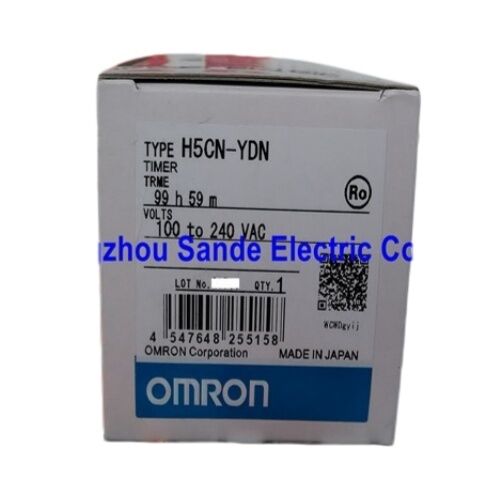

Omron H5CN-YDN H5CNYDN Temporizzatore U

Omron H5CN-YDN Digital ON-Delay Timer, a 8 pin

Descrizione del prodotto

L'Omron H5CN-YDN è un timer digitale compatto progettato per pannelli di controllo industriali che hanno bisogno di impostazioni di tempo chiare, un funzionamento ON-delay stabile e una semplice integrazione nella logica della macchina esistente.

Appartiene alla serie H5CN di timer in miniatura da 48 × 48 mm e utilizza un display di conto alla rovescia che mostra il tempo rimanente mentre l'unità si avvicina a zero,che è particolarmente utile per gli operatori che desiderano un senso visivo immediato del tempo di processo durante l'installazione e il funzionamento quotidiano.

In applicazione pratica, questo modello si adatta bene alle attrezzature di imballaggio, alle piccole macchine di processo, alle stazioni di assemblaggio, ai pannelli di servizio,e sistemi di automazione generale in cui una semplice e affidabile funzione di ritardo di accensione è preferita a dispositivi di cronometraggio multifunzione più complessi.

L'H5CN-YDN utilizza il funzionamento in modalità N, un display LED a 7 segmenti a 4 cifre con altezza di caratteri di 10 mm,e un'interfaccia di impostazione del tempo in stile pollice che rimane facile da leggere e regolare sul pavimento della fabbrica.

Un punto di forza importante di questo timer è il suo equilibrio tra dimensioni compatte e praticità industriale.

La serie H5CN supporta un'ampia gamma di alimentazione, e il modello H5CN-YDN è elencato nell'intervallo da 1 minuto a 99 ore e 59 minuti con display verso il basso, uscita da contatto e formato a 8 pin.

Per gli ingegneri di controllo e le squadre di manutenzione, questo lo rende una scelta utile quando si sostituiscono i timer installati o si incorporano semplici funzioni di ritardo in apparecchiature basate su relè o assistite da PLC.

Dal punto di vista hardware, il timer utilizza l'uscita a contatto, supporta il montaggio a superficie o a filo e è progettato per le condizioni di servizio industriale piuttosto che per l'uso da parte dei consumatori leggeri.Le specifiche pubblicate H5CN mostrano anche un caso grigio chiaro, gamma di temperature di esercizio da -10°C a 55°C, gamma di temperature di conservazione da -25°C a 65°C e umidità di esercizio dal 35% all'85%che lo rende adatto per gli ambienti di un armadietto di controllo standard se installato correttamente.

Dati tecnici

I dati tecnici riportati di seguito seguono il foglio di dati della serie H5CN pubblicato e la voce sulla linea di modelli H5CN-YDN.

Domande frequenti

D1: per quali applicazioni è più adatto l'H5CN-YDN?
L'H5CN-YDN è adatto a macchine e pannelli di controllo che necessitano di una funzione di ritardo ON semplice e affidabile con indicazione visibile del tempo residuo.

Gli usi tipici includono ritardo di avvio del trasportatore, sequenziamento della pompa o del ventilatore, interblocco del relè, tempistica di avvio del riscaldatore, piccole attrezzature di imballaggio,e compiti generali di cronometraggio del pannello in cui gli operatori beneficiano di una visualizzazione del conto alla rovescia anziché dell'indicazione del tempo trascorso.

D2: Qual è il vantaggio pratico del display di conto alla rovescia?
Il formato di conto alla rovescia consente all'operatore di vedere in un colpo d'occhio il tempo di ritardo rimanente, che è spesso più intuitivo durante la messa in servizio, la risoluzione dei problemi e i controlli manuali dei processi.Nelle applicazioni in cui un tecnico deve sapere quanto tempo rimane prima che un output cambia stato, un display verso il basso può essere più utile di un display del tempo trascorso che conta verso l'alto da zero.

D3: Cosa devono verificare gli ingegneri prima di installare questo timer?
I controlli più importanti sono la tensione di alimentazione richiesta, il tipo di presa, il taglio del pannello o il metodo di montaggio, il carico di contatto e la logica di controllo per l'input di reset o di gate.

Poiché l'H5CN-YDN è un modello con uscita a contatto a 8 pin, l'ingegnere dovrebbe anche confermare il layout del cablaggio, verificare che il carico controllato rimanga entro il valore di rilassamento,e assicurarsi che la versione selezionata corrisponda alla fonte di alimentazione disponibile della macchina.

D4: Questo timer è adatto per l'intercettazione diretta di uscita nei circuiti di controllo industriali?
Sì, per molti compiti di sincronizzazione standard. La classificazione di uscita di contatto pubblicata è SPDT, 3 A a 250 VAC per carichi resistivi, che è adatto per molte applicazioni di logica e interfaccia di controllo del relè.

In pratica, gli ingegneri dovrebbero ancora considerare la corrente di ingresso, il comportamento del carico induttivo e la soppressione esterna quando si commutano solenoidi, contattori o altri carichi reattivi.

D5: Cosa rende l'H5CN-YDN una pratica scelta di sostituzione nelle attrezzature esistenti?
Offre un formato DIN in miniatura di dimensioni familiari, una semplice impostazione del pollice, un display LED chiaro e una modalità di funzionamento ON-delay semplice.

Per le squadre di manutenzione, questa combinazione è preziosa perché riduce la complessità dell'installazione e rende il timer facile da capire durante i lavori di manutenzione.specialmente nei pannelli più vecchi in cui è preferito un timer dedicato a funzione singola rispetto a un'unità multifunzione più avanzata.
